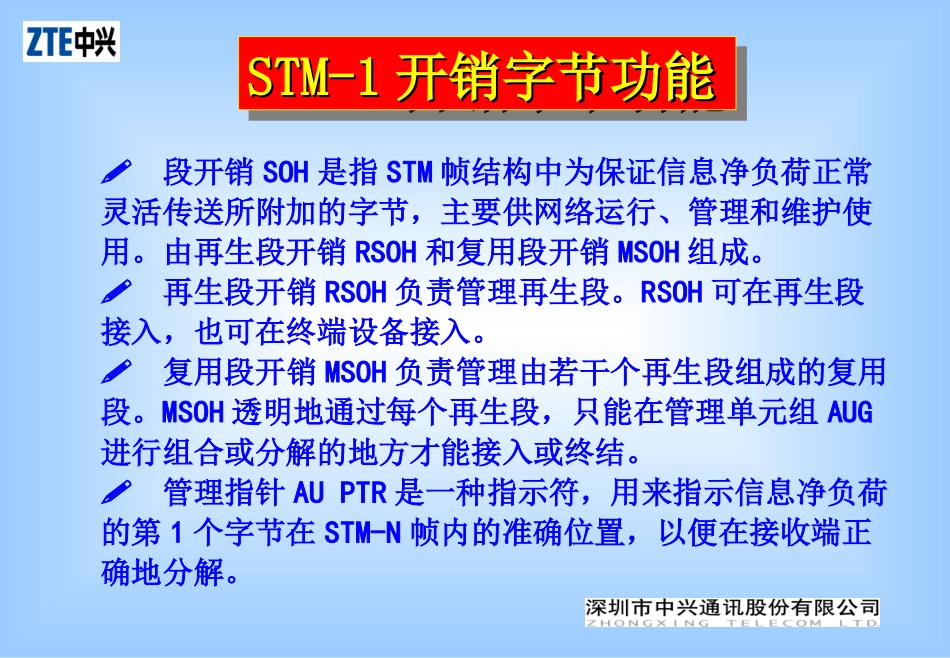

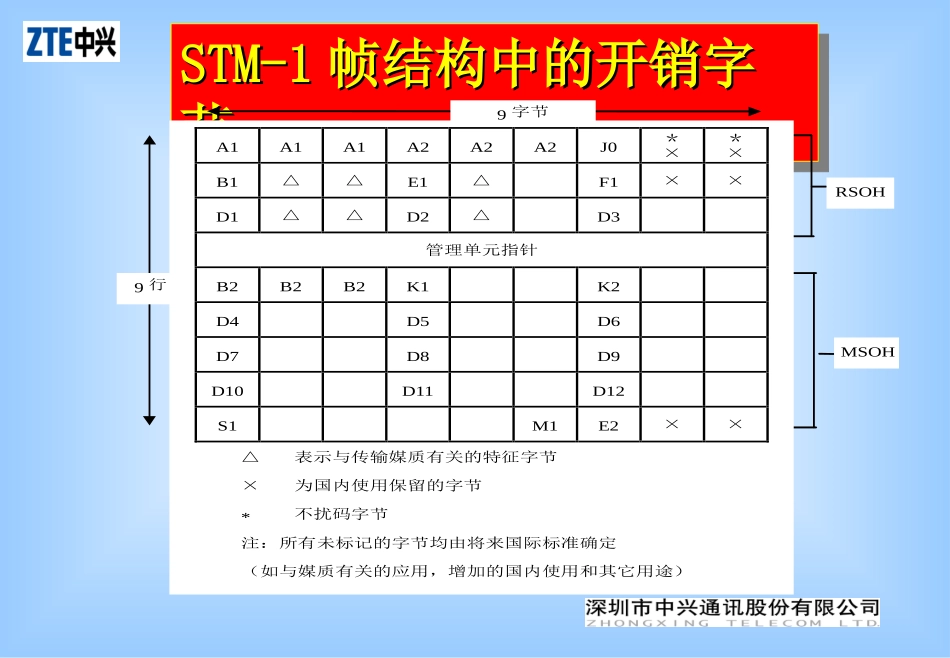

日常故障分析与处理STM-1STM-1帧结构中的开销字帧结构中的开销字节节STM-1STM-1帧结构中的开销字帧结构中的开销字节节9字节9行RSOHMSOHA1A1A1A2A2A2J0＊×＊×B1△△E1△F1××D1△△D2△D3管理单元指针B2B2B2K1K2D4D5D6D7D8D9D10D11D12S1M1E2××△表示与传输媒质有关的特征字节×为国内使用保留的字节*不扰码字节注：所有未标记的字节均由将来国际标准确定（如与媒质有关的应用，增加的国内使用和其它用途）STM-1STM-1开销字节功能开销字节功能STM-1STM-1开销字节功能开销字节功能段开销SOH是指STM帧结构中为保证信息净负荷正常灵活传送所附加的字节，主要供网络运行、管理和维护使用。由再生段开销RSOH和复用段开销MSOH组成。再生段开销RSOH负责管理再生段。RSOH可在再生段接入，也可在终端设备接入。复用段开销MSOH负责管理由若干个再生段组成的复用段。MSOH透明地通过每个再生段，只能在管理单元组AUG进行组合或分解的地方才能接入或终结。管理指针AUPTR是一种指示符，用来指示信息净负荷的第1个字节在STM-N帧内的准确位置，以便在接收端正确地分解。再生段和复用段的定义再生段和复用段的定义再生段和复用段的定义再生段和复用段的定义MSTMSTRSTRSTSPISPIRS£¨ÔÙÉú¶Î£©MS£¨¸´ÓöΣ©¡­¡­¡­¡­¡­¡­再生段是指在两个设备的RST之间的维护区段（包括两个RST和之间的光缆）。复用段是指在两个设备的MST之间的维护区段（包括两个MST和之间的光缆）。再生段处理STM—N帧的RSOH，复用段处理STM—N帧的RSOH和MSOH。SDHSDH设备逻辑框图设备逻辑框图SDHSDH设备逻辑框图设备逻辑框图STMABCDEFFFGGHHINPG.703G.703140Mb/s2Mb/s34Mb/s×¢£ºÒÔ2Mb/sΪÀýSPIRSTTTFMSPMSTMSAHPCPPIPPILPALPAHPTHPTLPTLPCHPAOHAOHA½Ó¿ÚSEMFMCFQ½Ó¿ÚF½Ó¿ÚD4¡ªD12D1¡ªD3Íâͬ²½HOAHOILOIwLJKSETSSETPIMR-LOSRS-AISMS-AISAPSAU-AISTU-AIS传输告警分类传输告警分类传输告警分类传输告警分类告警：传输类：LOS、LOF、LOP、AIS、标识失配等，包括MS、HP、LP、AU、TU相应告警，即复用段、再生段、高阶/低阶通道相应告警；本端、远端RDI。设备类：板脱位、故障、不匹配、时钟丢失等；性能超值：B1、B2、B3、PJ、V5、CV等软件类：网管、时隙分配等。传输性能值分类传输性能值分类传输性能值分类传输性能值分类性能：性能记数：B1、B2、B3、PJ、V5、CV等本端记数和远端FE：BBE、ES、SES、UAS对性能和参数的说明：B1、B2、B3、PJ、V5、CV属于各个开销段的内容。误块（EB）：在一块中有1个或多个差错比特。误块秒（ES）：1秒中有1个或多个误块。严重误块秒（SES）：在1秒中含有大于等于30%的误块，或至少有1个缺陷。背景误块（BBE）：扣除不可用时间和严重误块秒期间出现的误块后所剩下的误块。不可用秒（UAS）：1秒中所有时间对业务均不可用。误码性能参数误码性能参数1112243423非误块误块非误块秒非严重误块秒严重误块秒例图•误码秒比值（ESR）•严重误码秒比值（SESR）•背景误码秒比值（BBER）1112243423非误块误块非误块秒非严重误块秒严重误块秒ESR=(4+2)/10=60%•是在规定的测量时间内出现的误码秒ES数与总的可用秒数之比称为误码秒比值。误码秒比值ESR误码秒比值ESR1112243423非误块误块非误块秒非严重误块秒严重误块秒SESR=2/10=20%严重误码秒是当一秒钟内包含不少于30%的误块或者至少出现一个缺陷时认为该秒为严重误码秒（SES）。严重误码秒比是在规定测量时间内出现的严重误码秒数与总的可用时间之比。严重误码秒比值SESR严重误码秒比值SESR1112243423非误块误块非误块秒非严重误块秒严重误块秒所谓背景误组指扣除不可用时间和严重误码秒期间出现的误码组后所剩下的误码组。在规定的测量时间内出现的背景误码组数和总的可用时间内码组数之比称背景误码组比值。背景误码组比值BBER背景误码组比值BBER当连续10秒以上都是严重误码秒SES时，则从连续10个严重误码秒的第一秒开始进入不可用秒UAS。32571011非误块误块严重误块秒14689不可用秒不可用秒UAS不可用秒UAS•三种参数各有特点，ESR适于度量零星误码，SESR适于度量很大的突发性误码，而B...
