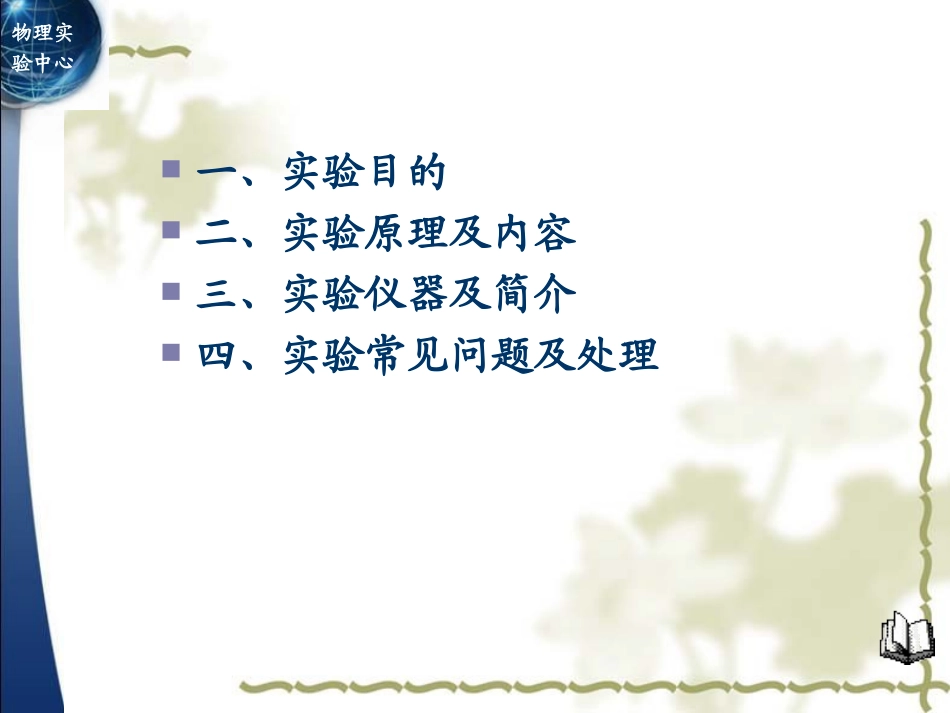

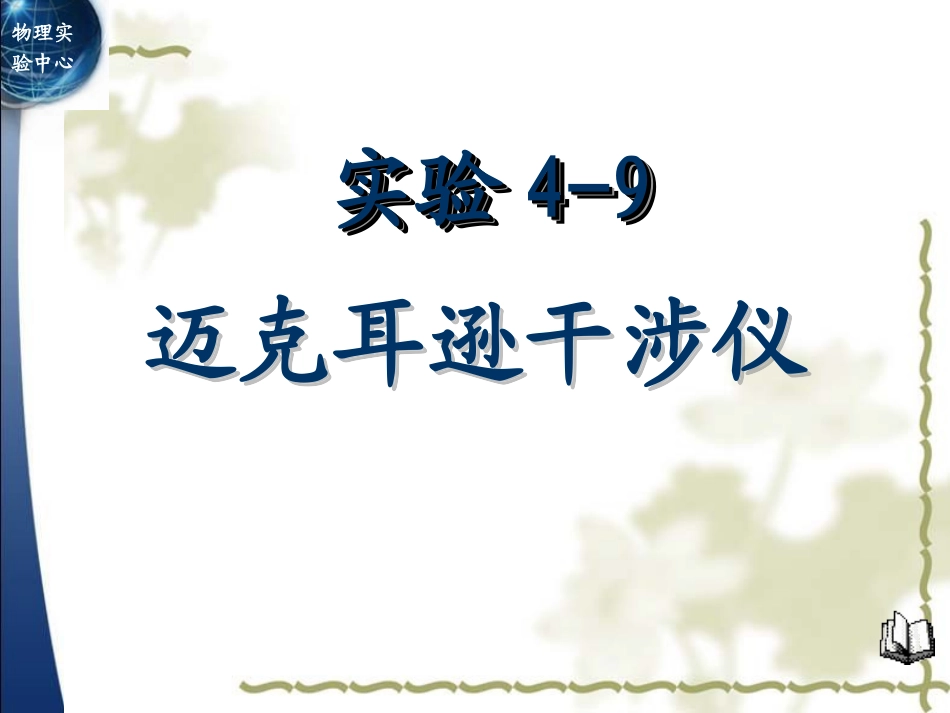

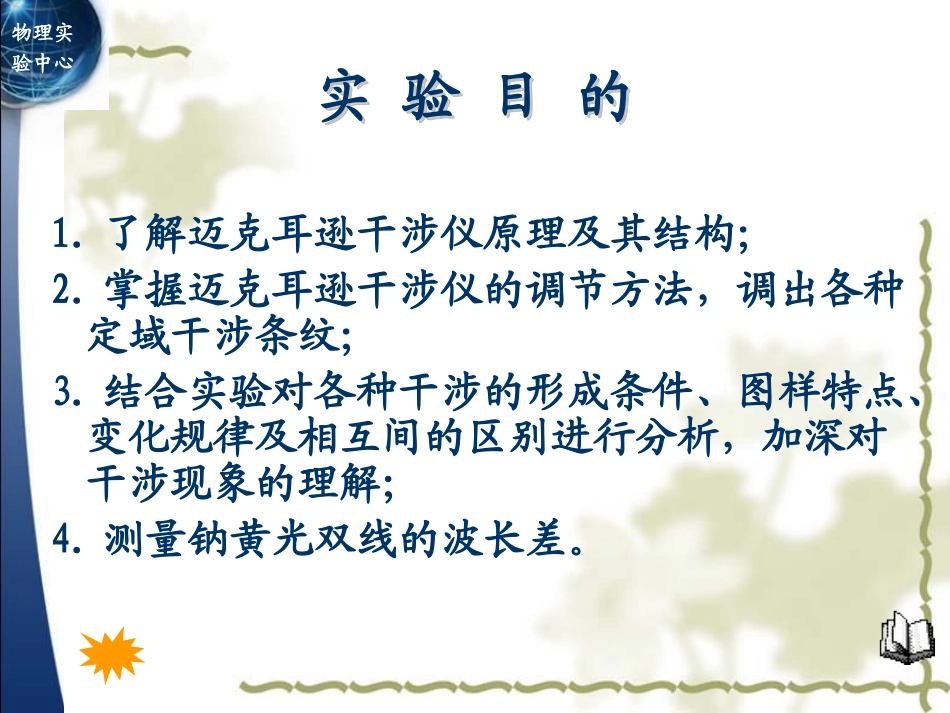

物理实验中心实验实验4-94-9实验实验4-94-9迈克耳逊干涉仪迈克耳逊干涉仪物理实验中心一、实验目的二、实验原理及内容三、实验仪器及简介四、实验常见问题及处理物理实验中心实验目的实验目的1.了解迈克耳逊干涉仪原理及其结构;2.掌握迈克耳逊干涉仪的调节方法,调出各种定域干涉条纹;3.结合实验对各种干涉的形成条件、图样特点、变化规律及相互间的区别进行分析,加深对干涉现象的理解;4.测量钠黄光双线的波长差。物理实验中心一、等倾干涉原理实验原理实验原理迈克耳逊干涉仪等倾干涉光路物理实验中心等倾干涉条纹On2eSfP薄膜透镜光源玻璃片焦平面λi´iii´k´kkkkkeiiii21≈=+iecos2=物理实验中心不同光程差下的等倾干涉图像物理实验中心实验仪器与简介实验仪器与简介1.迈克耳逊干涉仪2.钠光灯3.白炽灯物理实验中心粗调鼓轮(0.01mm)读数窗微调鼓轮(10-4mm)反射镜垂直方向倾角拉簧调节螺丝反射镜水平方向倾角拉簧调节螺丝反射镜倾角调节螺丝物理实验中心实验常见问题及处理实验常见问题及处理实验中,实验者往往判断不清反射镜M1的移动方向。普遍认为,光程差在减小时,反射镜M1向着观察者的方向移动,这显然是错误的。等倾干涉的光程差方程:Δ=2ecosi,其中e为两反射镜之间的空气膜厚度,i为倾角。当观察到干涉圆环逐个地从中心冒出来,则e在增大,反之e在减小。从仪器的结构图可以看出,有一个位置c,光程差为0,当M1位于观察者与c之间,e在增大,则M1向观察者方向移动;而M1位于A与c之间,e在增大时,则M1向远离观察者的方向移动。
