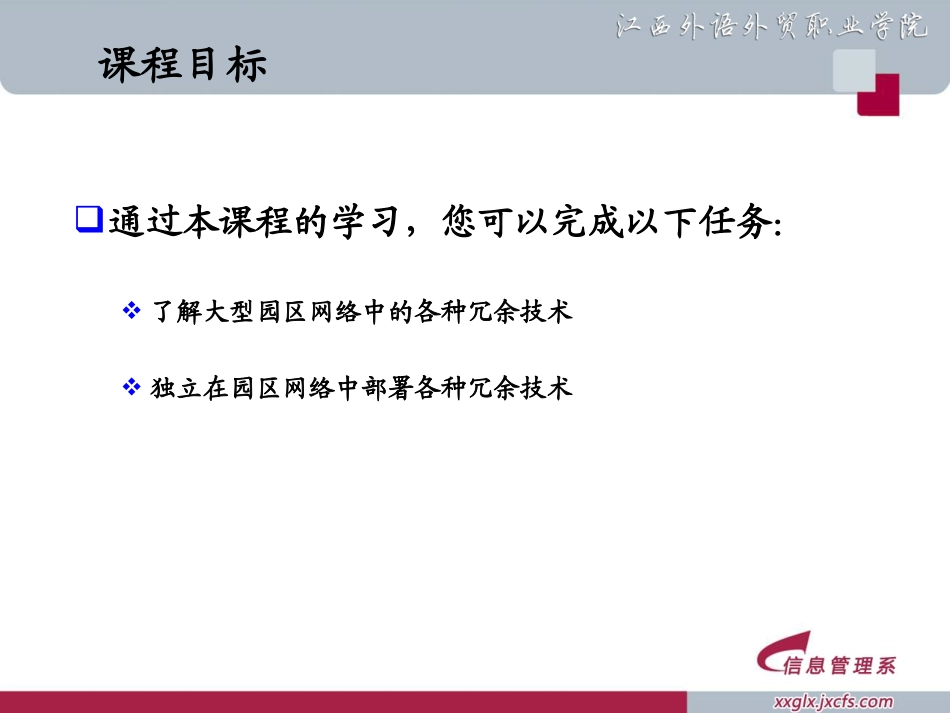

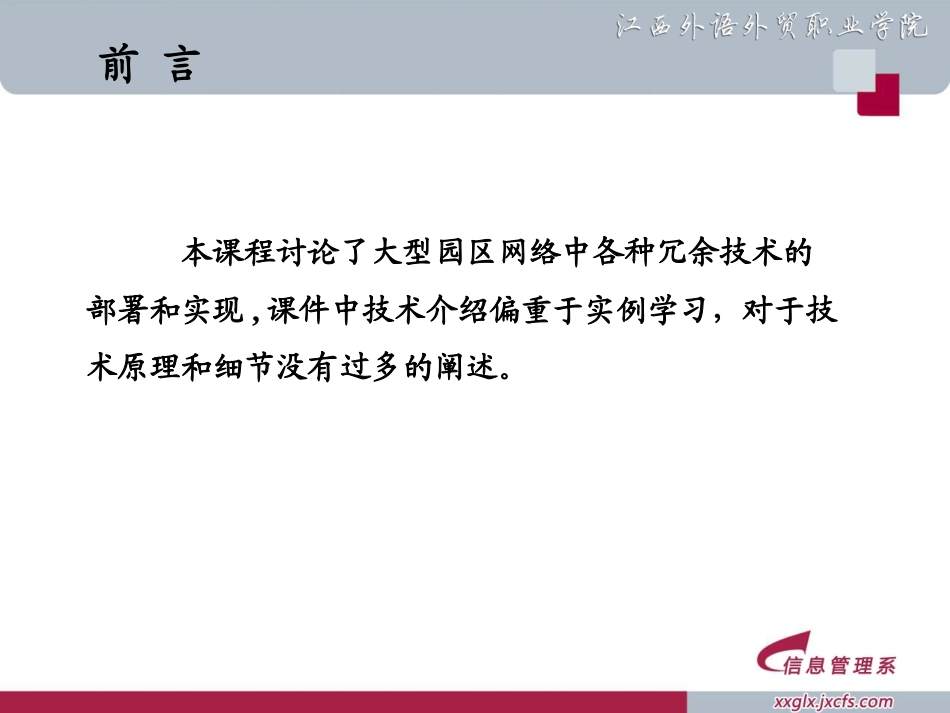

第8章大型园区网络冗余部署前言本课程讨论了大型园区网络中各种冗余技术的部署和实现,课件中技术介绍偏重于实例学习，对于技术原理和细节没有过多的阐述。课程目标通过本课程的学习，您可以完成以下任务：了解大型园区网络中的各种冗余技术独立在园区网络中部署各种冗余技术提纲第一节网络冗余技术简介第二节设备级冗余技术第三节链路级冗余技术第四节网关级冗余技术第五节冗余技术的综合应用实例问题什么是网络冗余？第一节网络冗余技术简介第一节网络冗余技术简介Internet没有冗余的网络第一节网络冗余技术简介Internet故障可能在任何地方出现，用户时时刻刻处于网络中断的风险中。怎么老是断网？烦！！！第一节网络冗余技术简介高冗余网络要给我们带来的体验，就是在网络设备、链路发生中断或者变化的时候，用户几乎感觉不到。第一节网络冗余技术简介在高冗余网络中，用户感受不到网络的中断Internet网络断了吗？我不知道啊！第一节网络冗余技术简介大型园区网的冗余部署包含了三个环节，分别是：设备级冗余，链路级冗余和网关级冗余。提纲第一节网络冗余技术简介第二节设备级冗余技术第三节链路级冗余技术第四节网关级冗余技术第五节冗余技术的综合应用实例第二节设备级冗余技术设备级的冗余技术分为电源冗余和管理板卡冗余，由于设备成本上的限制，这两种技术都被应用在中高端产品上。第二节设备级冗余技术在锐捷网络系列产品中，RG-S49系列，RG-S65系列和RG-S68系列产品能够实现电源冗余。管理板卡冗余目前在RG-S65系列和RG-S68系列产品上实现。第二节设备级冗余技术S6806E的电源冗余第二节设备级冗余技术S6806E的管理卡冗余第二节设备级冗余技术在实际项目中，RG-S65和RG-S68系列的高端交换机一般都处于网络的核心或区域核心位置，承载着园区网络中关键的业务流量。为了提供更可靠的网络平台，锐捷网络推荐对于S65和S68系列交换机都配备电源和管理卡的冗余。提纲第一节网络冗余技术简介第二节设备级冗余技术第三节链路级冗余技术第四节网关级冗余技术第五节冗余技术的综合应用实例第三节链路级冗余技术在大型园区网络中往往存在多条二层和三层链路，使用链路级冗余技术可以实现多条链路之间的备份和流量分担。第三节链路级冗余技术二层链路冗余技术：链路捆绑技术AP生成树技术STPRSTPMSTP第三节链路级冗余技术二层链路捆绑技术AP（Aggregate－Port）AP是链路带宽扩展的一个重要途径，符合IEEE802.3ad标准。它可以把多个端口的带宽叠加起来使用，形成一个带宽更大的逻辑端口，实现冗余和流量分担。第三节链路级冗余技术二层链路捆绑技术AP：在这种拓扑中，STP会阻塞单条链路。通过捆绑两条链路形成一个逻辑端口AggregatePort，带宽被提升至200M，同时在两条链路中的一条发生故障时，流量会被自动转往另一条链路，从而实现了带宽提升，流量分担和冗余备份的目的。第三节链路级冗余技术二层AP技术的负载均衡模式：基于源MAC进行转发基于目的MAC进行转发这是一个项目实施中经常被人忽视的问题。第三节链路级冗余技术二层AP技术的负载均衡模式：基于源MAC还是基于目的MAC？INTERNET百兆AP基于目的MAC的负载均衡基于源MAC的负载均衡目的MACSVI源MACPC1目的MACSVI源MACPC2目的MACSVI源MACPC3目的MACPC1源MACSVI目的MACPC2源MACSVI目的MACPC3源MACSVI第三节链路级冗余技术二层AP技术的负载均衡模式：锐捷网络推荐在使用AP技术时根据项目的情况合理选择负载均衡的方式，以免造成链路带宽的浪费。生成树协议简介：生成树协议802.1DSTP作为一种纯二层协议，通过在交换网络中建立一个最佳的树型拓扑结构实现了两个重要功能：环路避免和冗余。明显的缺陷:收敛慢，而且浪费了冗余链路的带宽。802.1WRSTP解决了收敛慢的问题，但是仍然不能有效利用冗余链路做负载分担。第三节链路级冗余技术第三节链路级冗余技术S3550-1S3550-2S2126G园区网络广播报文STP协议的基本原理：为什么需要STP二层链路物理成环交换机根据MAC转发广播报文进入网络引起网络风暴交换网络瘫痪三层网络二层网络第...
