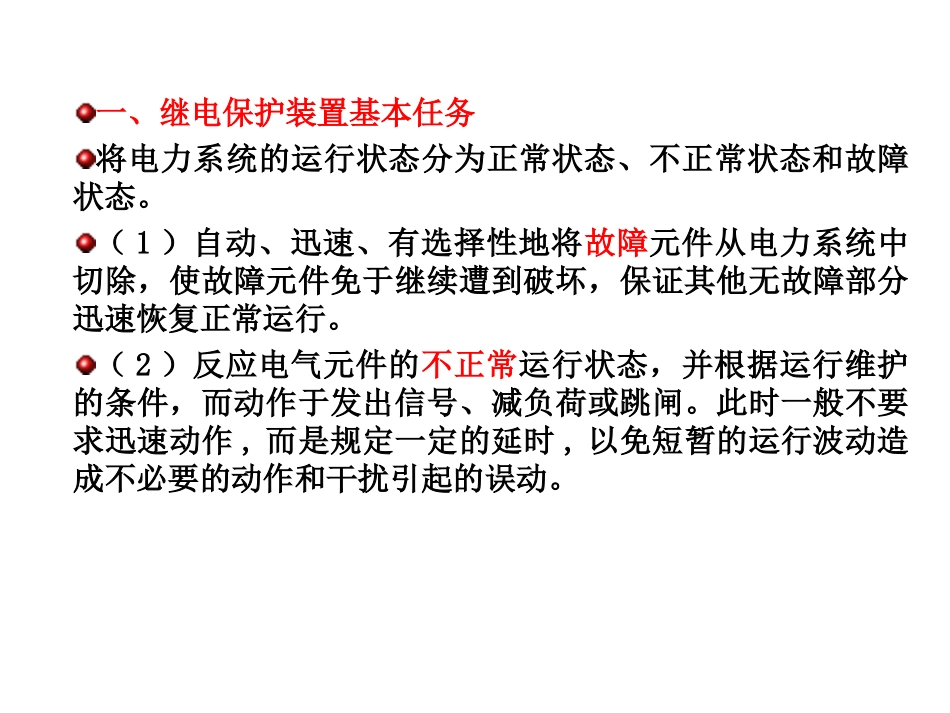

第九章继电保护第九章继电保护一、继电保护基本概念二、发变组及联络启备变保护配置三、母线保护四、线路保护及重合闸五、电动机保护第一部分继电保护基本概念一、继电保护装置基本任务将电力系统的运行状态分为正常状态、不正常状态和故障状态。（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。（2）反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。此时一般不要求迅速动作,而是规定一定的延时,以免短暂的运行波动造成不必要的动作和干扰引起的误动。二、继电保护装置的构成测量部分：对输入量与整定值进行比较,根据比较结果，给出“是”、“非”性质的逻辑信号，判断保护是否应该起动。逻辑部分：根据测量部分逻辑状态，使保护按一定逻辑关系工作。执行部分：根据逻辑部分传送的信号，最后完成保护装置承担的任务。三、继电保护动作原理举例四、对继电保护的基本要求对动作于跳闸的继电保护，在技术上一般应满足四个基本要求，即选择性迅速性可靠性灵敏性1、选择性：指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。K1K1点短路时，最近的保护点短路时，最近的保护1,21,2动作，跳开动作，跳开QF1QF1和和QF2QF2。。K2K2点短路时，最近的保护点短路时，最近的保护55动作，跳开动作，跳开QF5QF5。。K3K3点短路时，最近的保护点短路时，最近的保护66动作，跳开动作，跳开QF6QF6。。QF1QF2QF5QF6QF3QF4QF7在要求继电保护动作有选择性的同时，还必须考虑继电保护或断路器有拒绝动作的可能性，因而就需要考虑后备保护的问题。当k3点短路时，距短路点最近的保护6本应动作切除故障，但由于某种原因，该处的继电保护或断路器拒绝动作，故障便不能消除，此时如其前面一条线路（靠近电源侧）的保护5能动作，故障也可消除。保护5所起这种作用的保护称为相邻元件的后备保护。同理，保护1和3又应该作为保护5和7的后备保护。主保护、后备保护、辅助保护主保护、后备保护、辅助保护主保护近后备保护远后备保护2QF1QF主保护、后备保护、辅助保护主保护、后备保护、辅助保护主保护：满足系统稳定和设备安全要求，能以最快速度有选择性地切除被保护设备和线路故障的保护。后备保护：当被保护元件的主保护或断路器拒动时用来切除故障的保护。近后备—当主保护拒动时，由本设备或线路的另一套保护来实现的后备保护。当断路器拒动时，由断路器失灵保护来实现的后备保护。远后备—当主保护或断路器拒动时，由相邻设备或线路的保护来实现的后备保护。辅助保护—为补充主保护某种性能的不足（如方向元件的电压死区）或加速切除某部分故障而装设的简单保护。速动性：快速地切除故障可以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。因此，在发生故障时，应力求保护装置能迅速动作切除故障。必须指出：不是在任何情况下都要求这样快速地切除故障。比如作用于信号的保护装置，其动作可以带一定的延时。灵敏性：是指对于其保护范围内发生故障或不正常运行状态的反应能力。满足灵敏性要求的保护装置应在区内故障时,不论短路点的位置与短路的类型如何,都能灵敏地正确地反应出来。灵敏性常用灵敏系数来衡量。可靠性：可靠性是指在保护装置规定的保护范围内发生了它应该反应的故障时，保护装置应可靠地动作（即不拒动）。而在不属于该保护动作的其他任何情况下，则不应该动作（即不误动）。可靠性取决于保护装置本身的设计、制造、安装、运行维护等因素。五、本厂继电保护特点(1)采用微机型保护装置；(2)#1机（300MW）发变组保护、联络/起备变保护采用双重化配置，从电流和电压回路、直流电源、保护出口继电器及电缆完全独立以形成100%双重。(3)发变组、高压厂变和起动/备用的出口继电器采用手动复归型，保护装置动作后闭锁相关断路器的合闸回路，必须手动复归后才能进行合闸操作；(4)发电机断水保护由热控专业根据发电机制造...
