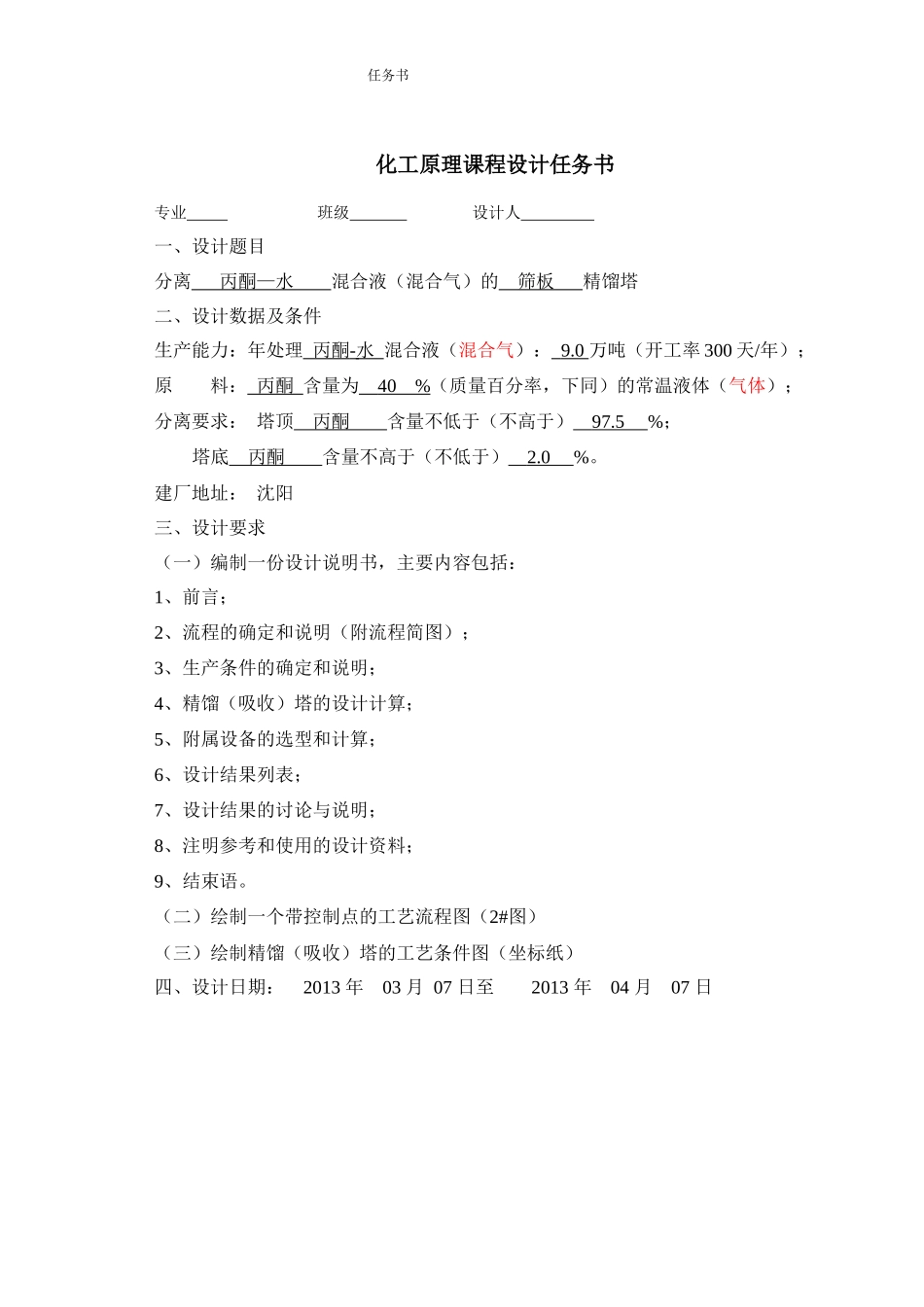

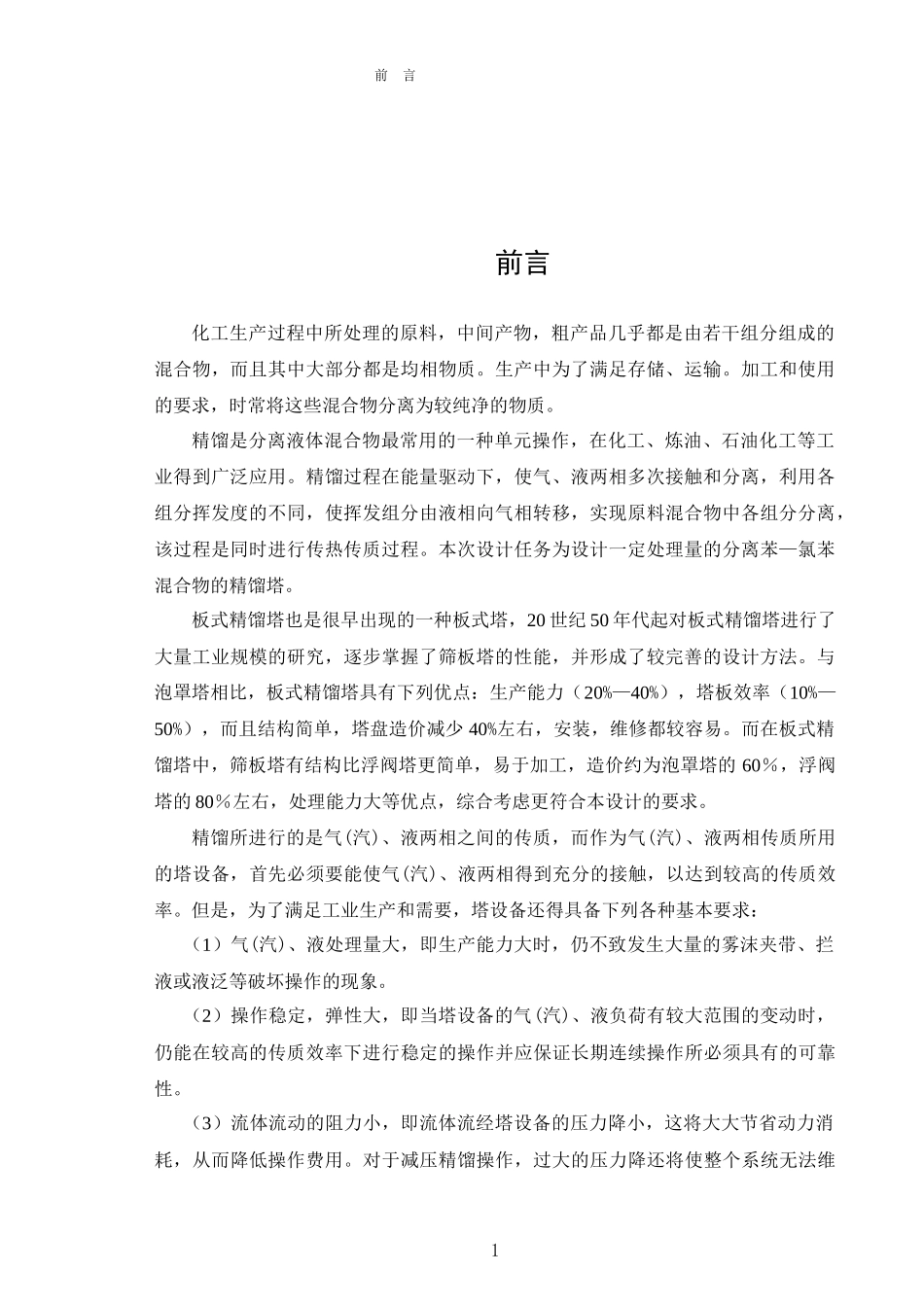

任务书化工原理课程设计任务书专业班级设计人一、设计题目分离丙酮—水混合液（混合气）的筛板精馏塔二、设计数据及条件生产能力：年处理丙酮-水混合液（混合气）：9.0万吨（开工率300天/年）；原料：丙酮含量为40%（质量百分率，下同）的常温液体（气体）；分离要求：塔顶丙酮含量不低于（不高于）97.5%；塔底丙酮含量不高于（不低于）2.0%。建厂地址：沈阳三、设计要求（一）编制一份设计说明书，主要内容包括：1、前言；2、流程的确定和说明（附流程简图）；3、生产条件的确定和说明；4、精馏（吸收）塔的设计计算；5、附属设备的选型和计算；6、设计结果列表；7、设计结果的讨论与说明；8、注明参考和使用的设计资料；9、结束语。（二）绘制一个带控制点的工艺流程图（2#图）（三）绘制精馏（吸收）塔的工艺条件图（坐标纸）四、设计日期：2013年03月07日至2013年04月07日前言前言化工生产过程中所处理的原料，中间产物，粗产品几乎都是由若干组分组成的混合物，而且其中大部分都是均相物质。生产中为了满足存储、运输。加工和使用的要求，时常将这些混合物分离为较纯净的物质。精馏是分离液体混合物最常用的一种单元操作，在化工、炼油、石油化工等工业得到广泛应用。精馏过程在能量驱动下，使气、液两相多次接触和分离，利用各组分挥发度的不同，使挥发组分由液相向气相转移，实现原料混合物中各组分分离，该过程是同时进行传热传质过程。本次设计任务为设计一定处理量的分离苯—氯苯混合物的精馏塔。板式精馏塔也是很早出现的一种板式塔，20世纪50年代起对板式精馏塔进行了大量工业规模的研究，逐步掌握了筛板塔的性能，并形成了较完善的设计方法。与泡罩塔相比，板式精馏塔具有下列优点：生产能力（20%—40%），塔板效率（10%—50%），而且结构简单，塔盘造价减少40%左右，安装，维修都较容易。而在板式精馏塔中，筛板塔有结构比浮阀塔更简单，易于加工，造价约为泡罩塔的60％，浮阀塔的80％左右，处理能力大等优点，综合考虑更符合本设计的要求。精馏所进行的是气(汽)、液两相之间的传质，而作为气(汽)、液两相传质所用的塔设备，首先必须要能使气(汽)、液两相得到充分的接触，以达到较高的传质效率。但是，为了满足工业生产和需要，塔设备还得具备下列各种基本要求：（1）气(汽)、液处理量大，即生产能力大时，仍不致发生大量的雾沫夹带、拦液或液泛等破坏操作的现象。（2）操作稳定，弹性大，即当塔设备的气(汽)、液负荷有较大范围的变动时，仍能在较高的传质效率下进行稳定的操作并应保证长期连续操作所必须具有的可靠性。（3）流体流动的阻力小，即流体流经塔设备的压力降小，这将大大节省动力消耗，从而降低操作费用。对于减压精馏操作，过大的压力降还将使整个系统无法维1前言持必要的真空度，最终破坏物系的操作。（4）结构简单，材料耗用量小，制造和安装容易。（5）耐腐蚀和不易堵塞，方便操作、调节和检修。（6）塔内的滞留量要小。实际上，任何塔设备都难以满足上述所有要求，况且上述要求中有些也是互相矛盾的。不同的塔型各有某些独特的优点，设计时应根据物系性质和具体要求，抓住主要矛盾，进行选型。筛板塔也是传质过程常用的塔设备，它的主要优点有：（1）结构比浮阀塔更简单，易于加工，造价约为泡罩塔的60％，为浮阀塔的80％左右。（2）处理能力大，比同塔径的泡罩塔可增加10～15％。（3）塔板效率高，比泡罩塔高15％左右。（4）压降较低，每板压力比泡罩塔约低30％左右。筛板塔的缺点是：（1）塔板安装的水平度要求较高，否则气液接触不匀。（2）操作弹性较小(约2～3)。（3）小孔筛板容易堵塞。化工原理课程设计是培养我们化工设计能力的重要教学环节，通过课程设计使我们初步掌握化工设计的基础知识、设计原则及方法；学会各种手册的使用方法及物理性质、化学性质的查找方法和技巧；掌握各种结果的校核，能画出工艺流程、塔板结构等图形。在设计过程中不仅要考虑理论上的可行性，还要考虑生产上的安全性、经济合理性。本课程设计的主要内容是过程的物料衡算，工艺计算，结构设计和校核。关键词：板式精馏塔筛板计算校核2第一章设计方案的确定第一章...
