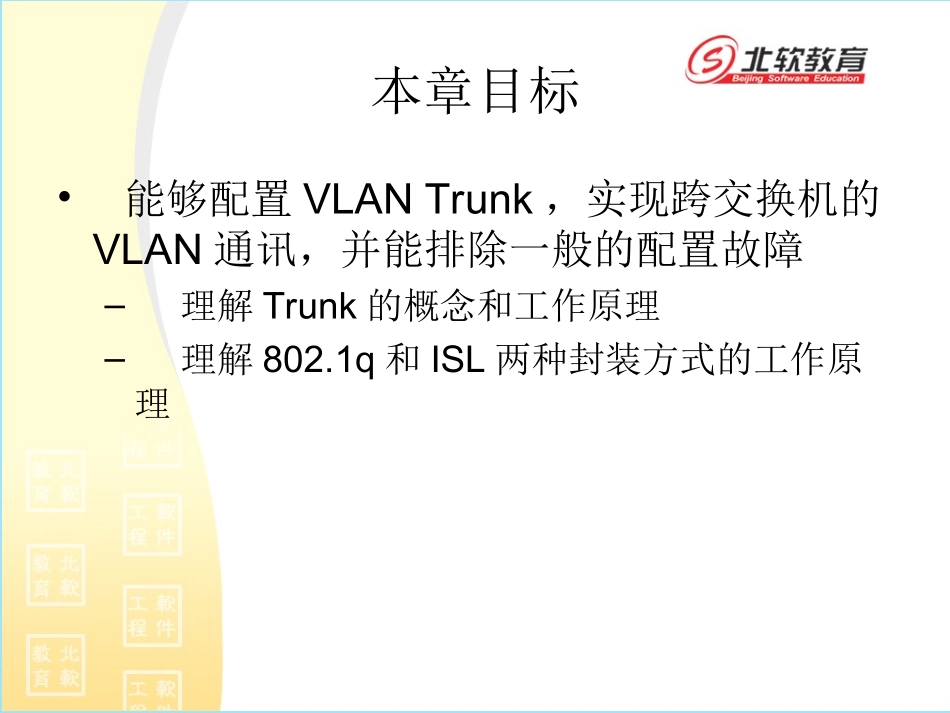

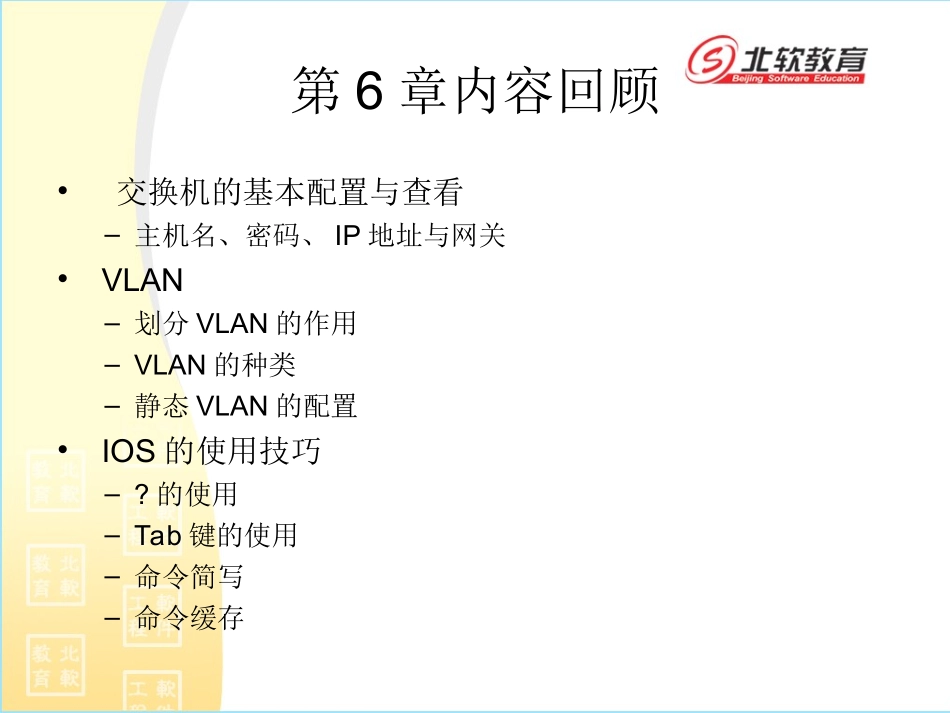

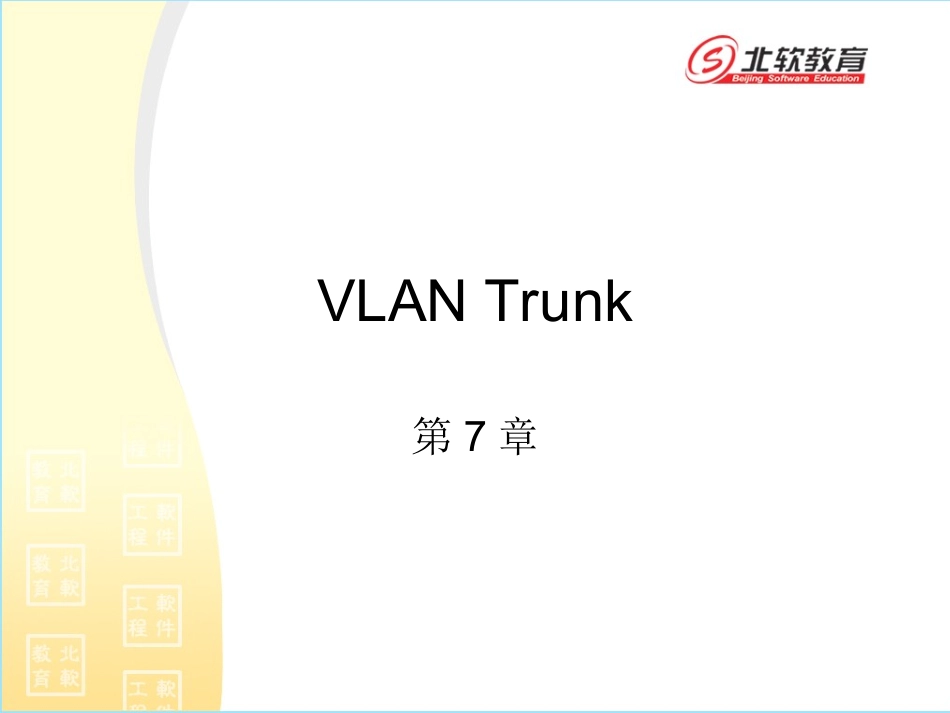

Chapter1第6章内容回顾•交换机的基本配置与查看–主机名、密码、IP地址与网关•VLAN–划分VLAN的作用–VLAN的种类–静态VLAN的配置•IOS的使用技巧–?的使用–Tab键的使用–命令简写–命令缓存Chapter2VLANTrunk第7章Chapter3本章目标•能够配置VLANTrunk,实现跨交换机的VLAN通讯,并能排除一般的配置故障–理解Trunk的概念和工作原理–理解802.1q和ISL两种封装方式的工作原理Chapter4本章结构VLANTrunkVLANTrunkTrunk的协商Trunk的协商Trunk的概念和作用Trunk的概念和作用封装方式封装方式VLANTrunk的原理VLANTrunk的原理VLANTrunk的配置VLANTrunk的配置配置配置排错排错802.1q802.1qISLISLChapter5多个交换机上的VLAN应用FastFastEthernetEthernet工程工程VLANVLAN市场市场VLANVLAN会计会计VLANVLAN11楼楼22楼楼33楼楼Chapter6交换机之间的VLAN通信3-1VLAN1VLAN1VLAN2VLAN2VLAN3VLAN3VLAN1VLAN1VLAN2VLAN2VLAN3VLAN3•如何实现交换机之间的VLAN通信?–每个VLAN一条链路?如果有100个VLAN怎么办呢?如果有100个VLAN怎么办呢?Chapter7交换机之间的VLAN通信3-2VLAN1VLAN1VLAN2VLAN2VLAN3VLAN3VLAN1VLAN1VLAN2VLAN2VLAN3VLAN3•如何实现交换机之间的VLAN通信?–只使用一条链路,那么来自多个VLAN的数据如何标识?Chapter8交换机之间的VLAN通信3-3•例如:三个分别来自1、2、3班级的学生,到另一个学校去,分别要参观1、2、3班的上课情况,对方的学校怎么识别他们分别应该去哪个班级?出发前加个标识,再把标识的方法告诉对方!①②③Chapter9VLAN标识•交换机给每个去往其他交换机的数据帧打上VLAN标识VLAN1VLAN1VLAN2VLAN2VLAN3VLAN3VLAN1VLAN1VLAN2VLAN2VLAN3VLAN3中继链路(Trunk)接入链路(Access)VLAN1标记VLAN3标记Chapter10VLAN标识的种类•以太网上实现中继可用两种封装类型–ISL(Cisco私有协议)–IEEE802.1QChapter11IEEE802.1Q的工作原理和帧格式2-1中继链路中继链路接入链路接入链路802.1Q802.1Q标记标记44字字节节802.1Q802.1Q标记标记44字字节节Chapter12IEEE802.1Q的工作原理和帧格式2-2标准以太网帧标准以太网帧TPIDTPIDPriorityPriorityCFICFIVLANVLANIDIDTCITCI12bit12bit,可标识,可标识的的VLANIDVLANID为为40964096个个12bit12bit,可标识,可标识的的VLANIDVLANID为为40964096个个DataDataDADASASATypeTypeCRCCRCDataDataDADASASATypeTypeCRCCRCTagTag带有带有IEEE802.1QIEEE802.1Q标记的以太网帧标记的以太网帧带有带有IEEE802.1QIEEE802.1Q标记的以太网帧标记的以太网帧Chapter13CiscoISL工作原理和帧格式3-1中继链路中继链路VLAN2VLAN2接入链路接入链路ISLISL头头2626字节字节ISLISL头头2626字节字节CRCCRC44字节字节CRCCRC44字节字节Chapter14CiscoISL工作原理和帧格式3-2DADASASA以太类型以太类型//长度长度数据数据CRCCRC2626字节字节ISLISL头头44字节字节ISLISL尾尾Chapter15CiscoISL工作原理和帧格式3-340位4位4位48位16位24位24位DATYPEUSERSALENSNAP/LLCHSA15位1位16位16位可变长度32位VLANIDBPDUINDEX保留被封装的帧CRCChapter16ISL和802.1Q的异同•相同点–都是显式标记,即帧被显式标记了VLAN的信息•不同点–IEEE802.1Q是公有的标记方式,ISL是Cisco私有的–ISL采用外部标记的方法,802.1Q采用内部标记的方法–ISL标记的长度为30字节,802.1Q标记的长度为4字节Chapter17中继的几种模式和协商2-1VLAN1VLAN1VLAN2VLAN2VLAN3VLAN3模式为模式为AccessAccess模式为模式为AccessAccess动态:可以动态:可以成为成为TrunkTrunk动态:可以动态:可以成为成为TrunkTrunk动态:希望动态:希望成为成为TrunkTrunk动态:希望动态:希望成为成为TrunkTrunk模式为模式为TrunkTrunk模式为模式为TrunkTrunkChapter18中继的几种模式和协商2-2•模式模式模式说明说明开启(on)将端口设置为永久中继模式关闭(off)将端口设置为永久非中继模式企望(desirable)让端口主动试图将链路转变成中继端口自动(auto)使该端口愿意将链路变成中继链路Chapter19阶段总结什么是Trunk?什么是AccessLink?Trunk的封装方式802.1QISLTrunk的接口...
