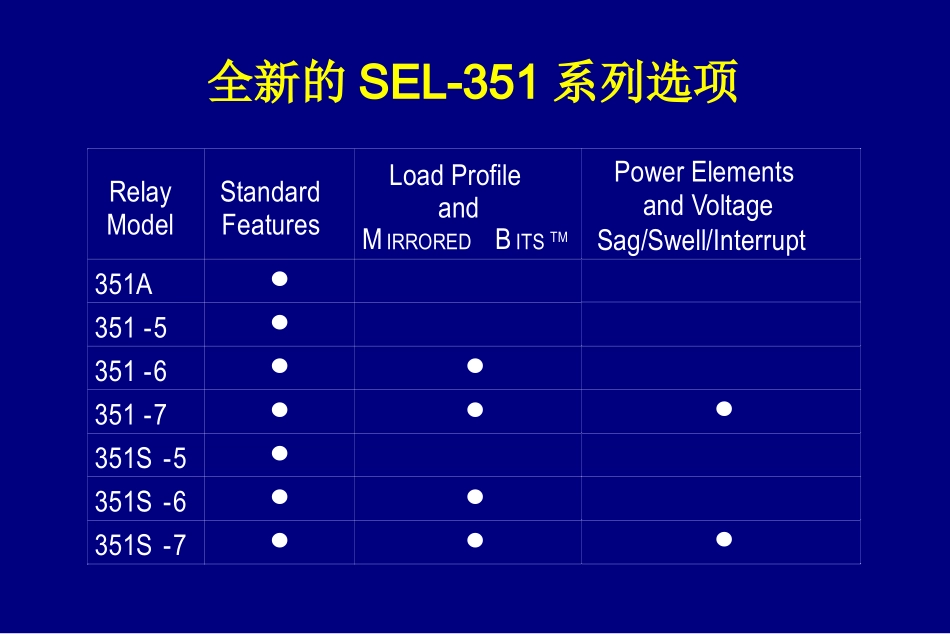

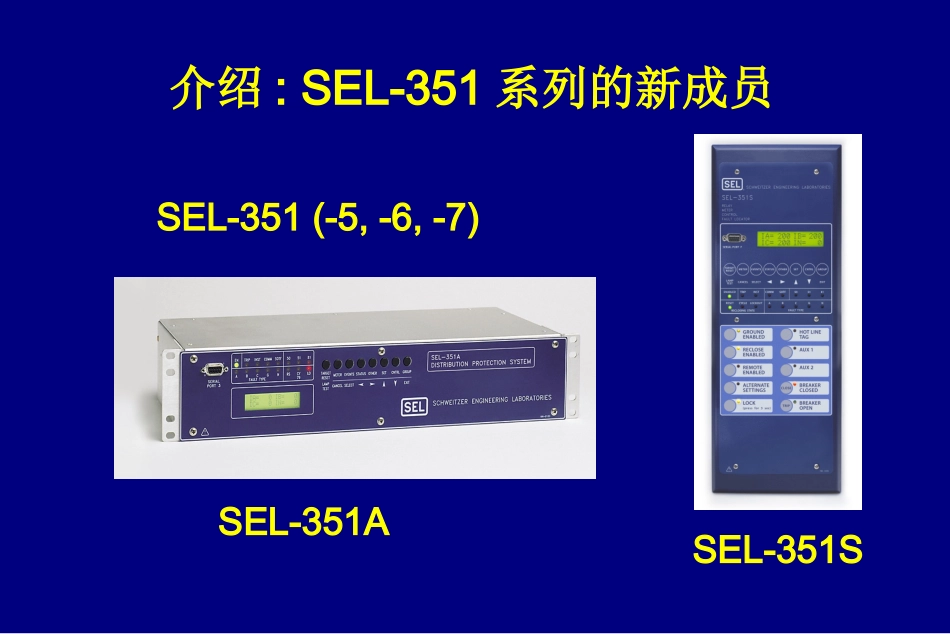

SchweitzerEngineeringLaboratories,Inc.SEL-351多功能继电器全新的SEL-351系列选项RelayModelStandardFeaturesLoadProfileandMIRROREDBITSTMPowerElementsandVoltageSag/Swell/Interrupt351A351-5351-6351-7351S-5351S-6351S-7介绍:SEL-351系列的新成员SEL-351ASEL-351SSEL-351(-5,-6,-7)SEL-351A功能概述SEL-351ARelayBreakerFeeder52Bus27598167PGQ50PGQ51PGQ67N50N51N25792759SEL-351继电器功能相,负序,接地过流(50,51)接地方向最佳选择元件（专利技术）(67)自动重合闸(79)同期检测(25)低/过频率(81)低/过电压(27,59)高精度测量创新的断路器耗损监视变电站直流电压监视扰动记录,故障定位SEL-351继电器特点众多的保护,监视,和控制元件内部逻辑方案增强的SELOGICTM控制方程便于客户方案的实现六组定值接地和远方控制元件软件可升级SEL-351继电器模拟量输入•SEL-351输入:–三相电流–一组中性线电流–三相电压–一组同期电压VT(3)CT(3)断路器VT(1)VABCVSIABC(G)INCT(1)可靠的硬件结构Motorola68332微控制器16次采样/周波SEL-351硬件SEL-351硬件与SEL-387,-352相同的平台2U标准;3U可选输入/输出板前面板接口16只LED指示灯(3只可编程)8只双功能按钮可编程的LCD显示面板SEL-351硬件灵活的通讯接口3个EIA-232接口(前面1个,后面2个)1个EIA-485接口+IRIG-B输入10个模拟量输入5A/1A/0.05AInom;50/60HzIA,IB,IC,IN电流输入VA,VB,VC,VN.VS,VSN电压输入SEL-351硬件输入/输出6个光隔输入(标准)(电压;48,125,or250Vdc)输出接点完全隔离7个输出接点+1个报警接点(标准)可选输入/输出板(8个输入,12个输出)硬件选项插入连接1个EIA-485/2个EIA-232接口8个输入/12个输出接点可选高遮断电流接点常规的端子排1个EIA-485/3EIA-232接口6个输入/8个输出接点可选另外的输入/输出接点SEL-351继电器应用…从简单到复杂…从馈线到传输线过电流保护用于:线路,馈线,变压器,母线,电容器组,和发电机低/过频率保护,监视低周减载,恢复低/过电压保护,监视低电压减载,恢复电容器组保护和控制l断路器合闸/跳闸失灵保护SEL-351应用方向和非方向过流元件相,负序,零序,中性线过流元件纵联跳闸低/过电压元件低/过频率元件SEL-351应用继续...自动重合闸同期检测就地检测直跳许可灵敏的接地故障检测测量,监视和控制SEL-351应用继续...快速母线跳闸方案变压器后备保护断路器失灵保护SEL-351继电器过电流元件五段US,五段IECIDMTL曲线五段独立的IDMTL动作元件独立相(51A,51B,51C)最大相(51P)中性线(51N)零序(51G)负序(51Q)IECUSti•正相和反向转矩控制•一周波或仿机电复归SEL-351继电器相方向元件负序记忆极化(32P)元件用于三相故障负序阻抗(32Q)元件用于相间故障提高安全性不需设置正向32PQF反向32PQRSEL-351继电器接地方向元件(待申请专利)零序电流方向(32IG)(使用IN=Ipol)负序阻抗方向(32QG)零序阻抗方向(32VG)使用工厂预先设置的优先极或设置自己的优先极详情参见WPRC论文“最佳选择”反向32GF“最佳选择”正向32GR•自动选择最佳接地方向元件:众多的低/过电压元件单相(VA,VB,VC,和VS)相间(VAB,VBC,andVCA)零序(3V0)负序(V2)正序(V1)低/过电压元件应用低电压减载PT断线检测POTT跳闸方案的弱馈逻辑重合闸或手动合闸的母线和线路电压检测负序和相过流元件的方向控制V2极化(用于不对称故障)V1极化(用于三相故障;记忆极化)SEL-351继电器自动重合闸最多4次可编程重合闸设置启动,取消,延时,和暂停条件包含顺序协调逻辑用特殊元件控制重合闸:直流电压过低断路器耗损百分比故障类型过电流元件启动SEL-351继电器同期检测计算滑差和相角断路器合闸时间相角补偿两组独立的角度设置一组用于自动重合闸一组用于手动/监控合闸母线和线路电压,52A,跳闸逻辑,和闭锁同期条件闭锁双端或三端线路纵联跳闸DTT直接转送跳闸POTT超范围允许式转送跳闸DCUB方向比较解锁DCB方向比较闭锁351...
