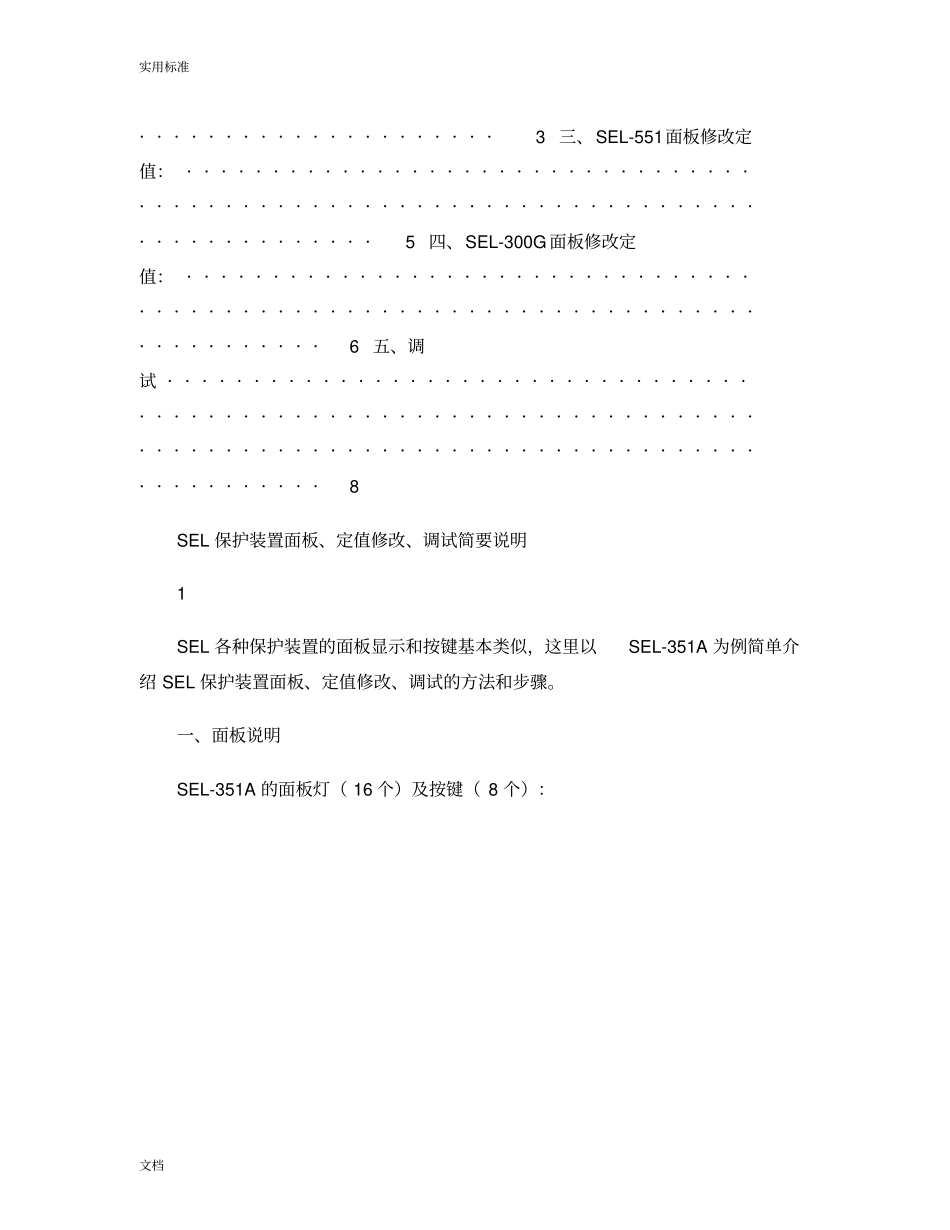

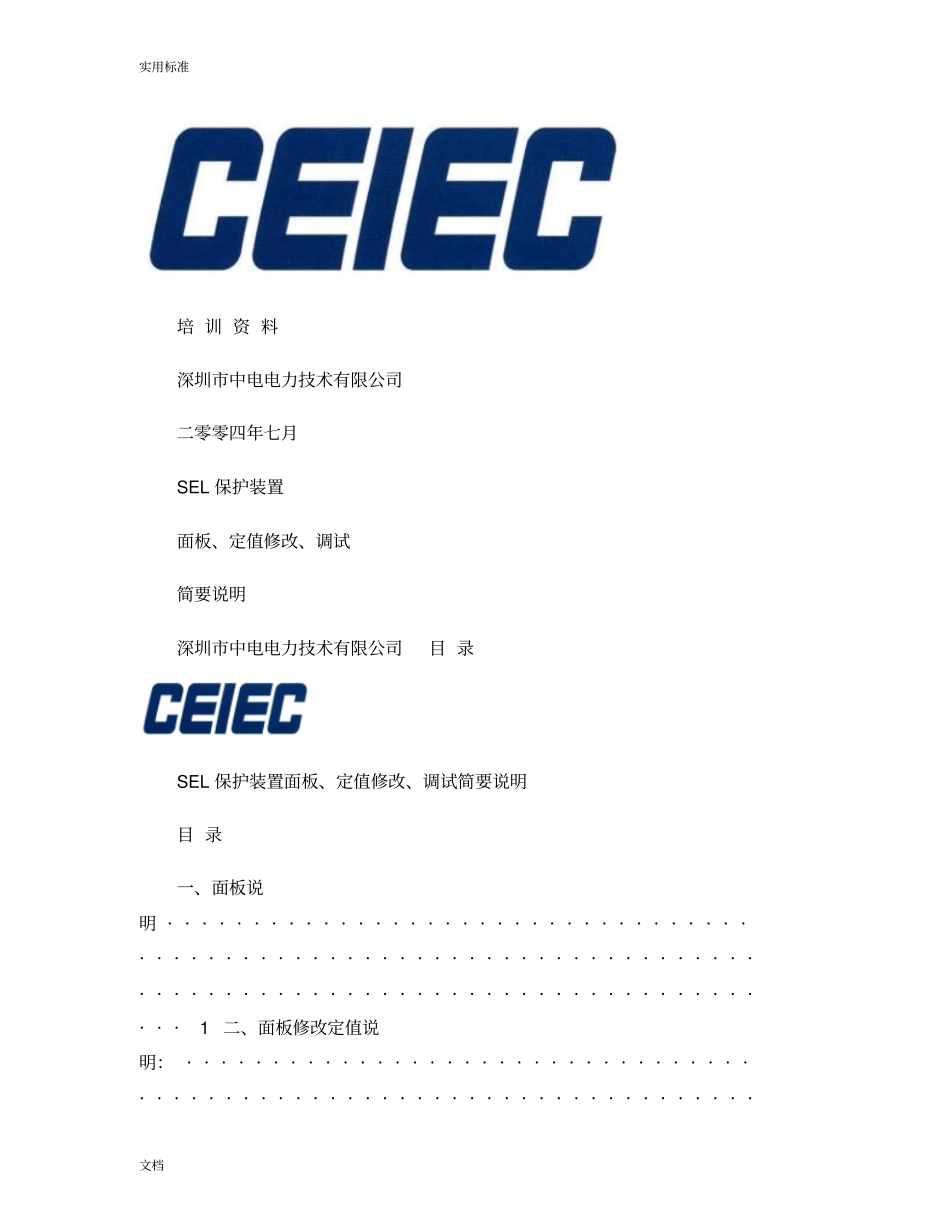

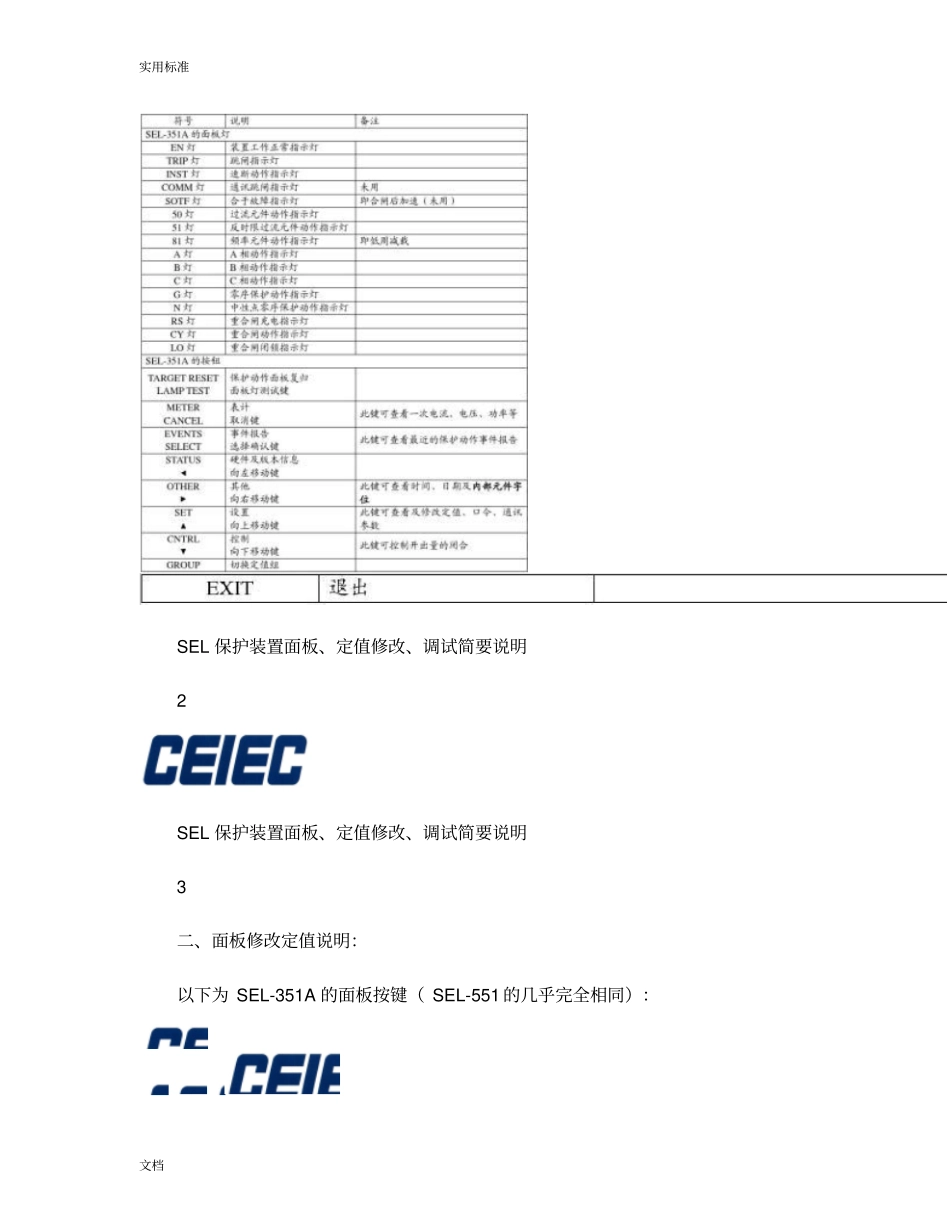

实用标准文档培训资料深圳市中电电力技术有限公司二零零四年七月SEL保护装置面板、定值修改、调试简要说明深圳市中电电力技术有限公司目录SEL保护装置面板、定值修改、调试简要说明目录一、面板说明·············································································································1二、面板修改定值说明:·····································································实用标准文档·····················3三、SEL-551面板修改定值:···················································································5四、SEL-300G面板修改定值:················································································6五、调试·····················································································································8SEL保护装置面板、定值修改、调试简要说明1SEL各种保护装置的面板显示和按键基本类似,这里以SEL-351A为例简单介绍SEL保护装置面板、定值修改、调试的方法和步骤。一、面板说明SEL-351A的面板灯(16个)及按键(8个):实用标准文档SEL保护装置面板、定值修改、调试简要说明2SEL保护装置面板、定值修改、调试简要说明3二、面板修改定值说明:以下为SEL-351A的面板按键(SEL-551的几乎完全相同):实用标准文档面板按键图示通过以上8个按键,可以读取实时数据(METER),查看历史事件(EVENTS,查看微机自检实时状态(STATUS,查看时间、内部逻辑字位(OTHER,显示或修改保护定值(SET,进行就地控制(CNTRL及切换定值组(GROUP)(SEL-551无等功能。这8个键都有双重意义,分别称为一级功能和二级功能,下面介绍通过面板修改定值。1.按SET(▲)键,屏幕出现PORT等字符,光标在GROUP下方2.按EVENTS(SELECT)键,屏幕出现GROUP,光标在1下方(现定值设在第1组);3.按EVENTS(SELECT)键,屏幕出现SET,光标在SHOW下方,再按OTHER(?)将光标移至SET下方;4.按EVENTS(SELECT)键,屏幕出现PASSWORD,光标在A下方;5.按SET(▲)键多次,直至A变成T。再按OTHER(?)将光标移至B下方,CNTRL(▼)按键一次,使B变成A。同样,将CDEF变成IL空格空格(A的下一字符为空格)。此时面板显示PASSWORDTAIL;6.按EVENTS(SELECT)键,会看到面板EN等灭了一下,并听到一声轻微的“咔嗒”声,再按CNTRL(▼)便可看到定值了,如:CTR120(120为举例值);7.当按CNTRL(▼)至出现需要修改的定值时,按EVENTS(SELECT)会在定值下方出现光标,再按SET(▲)、CNTRL(▼)、STATUS(?)、OTHER实用标准文档(?)键修改到所需的值,改完后再按EVENTS(SELECT)确认,再用同样方法修改下一个定值;8.当全部定值修改完后,按GROUP(EXIT)键,屏幕出现SAVECHANGE?NO,再按EVENTS(SELECT)键,此时也会看到面板EN等灭了一下,并听到一声轻微的“咔嗒”,定值修改就全部完成了。三、SEL-551面板修改定值:1)选择SET键,屏幕显示2)通过左、右键选择设定或显示:Relay(保护、Port(端口、Pass(口令。光标所在位置为当前选择位置。3)按SELECT键,选择保护定值修改。屏幕显示:4)通过左、右键选择设定,并按SELECT键,屏幕显示:5)通过键头键输入口令:TAIL后,按SELECT键,屏幕显示:6)通过上、下键选择需要修改的项,按SELECT键,屏幕显示:实用标准文档7)根据修改需要,输入新的定值,再按SELECT键确认后,修改其他的定值。8)当全部修改完成后,或中途按EXIT键退出后...
