QXDM及QCAT软件使用入门指南V1.0VIP免费

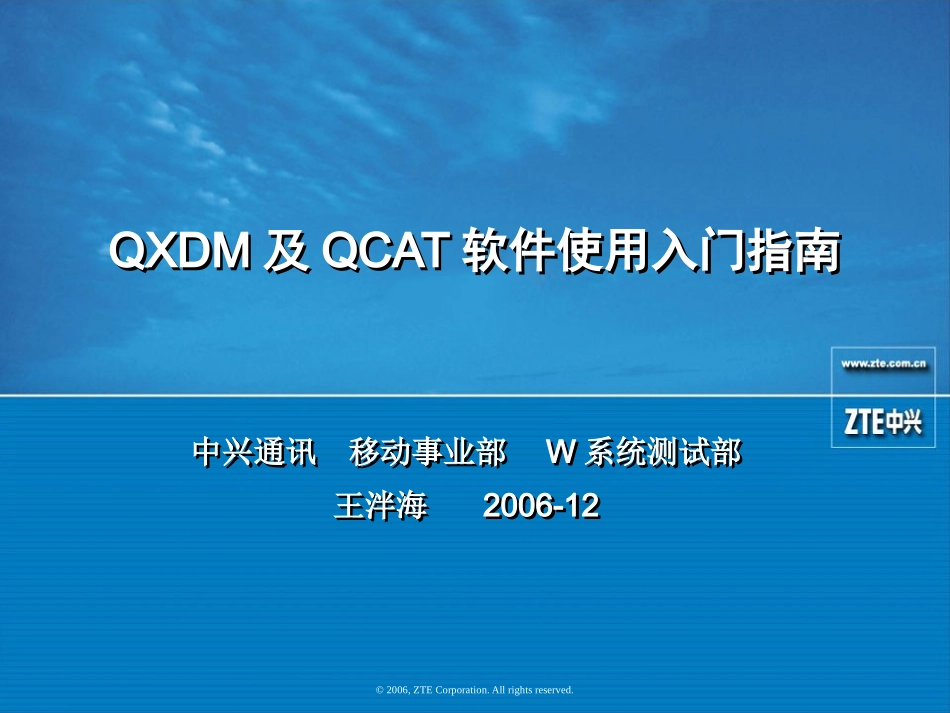

QXDM及QCAT软件使用入门指南V1.0_第1页
1/49

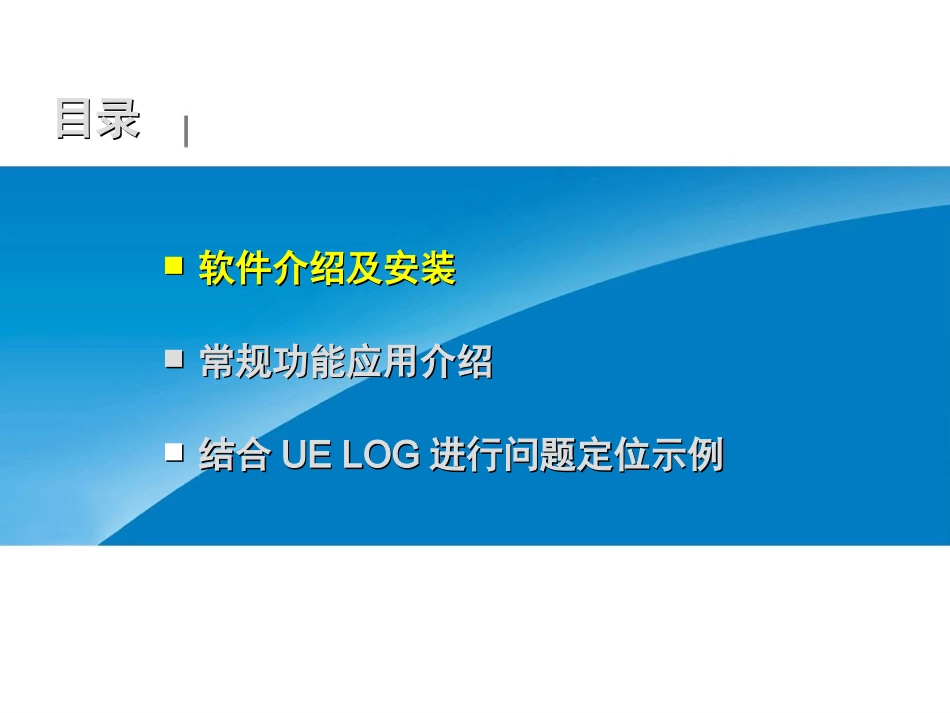

QXDM及QCAT软件使用入门指南V1.0_第2页
2/49

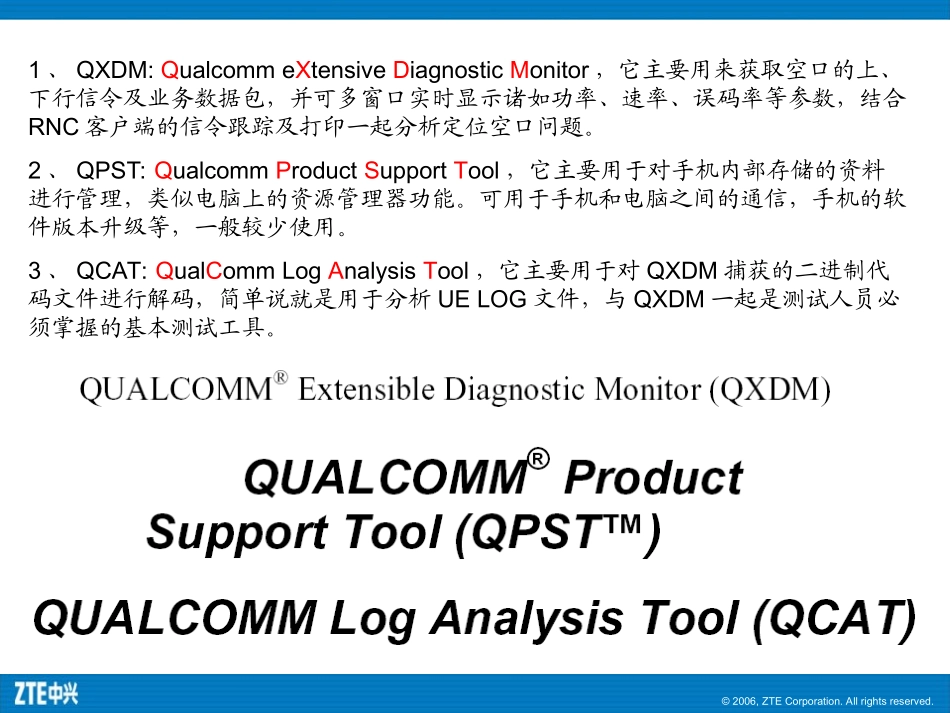

QXDM及QCAT软件使用入门指南V1.0_第3页
3/49
©2006,ZTECorporation.Allrightsreserved.QXDM及QCAT软件使用入门指南QXDM及QCAT软件使用入门指南中兴通讯移动事业部W系统测试部王泮海2006-12中兴通讯移动事业部W系统测试部王泮海2006-12目录目录软件介绍及安装常规功能应用介绍结合UELOG进行问题定位示例软件介绍及安装常规功能应用介绍结合UELOG进行问题定位示例©2006,ZTECorporation.Allrightsreserved.1、QXDM:QualcommeXtensiveDiagnosticMonitor,它主要用来获取空口的上、下行信令及业务数据包,并可多窗口实时显示诸如功率、速率、误码率等参数,结合RNC客户端的信令跟踪及打印一起分析定位空口问题。2、QPST:QualcommProductSupportTool,它主要用于对手机内部存储的资料进行管理,类似电脑上的资源管理器功能。可用于手机和电脑之间的通信,手机的软件版本升级等,一般较少使用。3、QCAT:QualCommLogAnalysisTool,它主要用于对QXDM捕获的二进制代码文件进行解码,简单说就是用于分析UELOG文件,与QXDM一起是测试人员必须掌握的基本测试工具。©2006,ZTECorporation.Allrightsreserved.1、软件安装顺序:QPST->QXDM->QCAT。2、安装完成后,需要拷贝最新的License文件到QXDM、QCAT安装程序的bin目录下,License文件给出了软件的有效使用日期起止时间。3、使用F866手机或高通手机需要安装USB驱动程序:hm11-v3865-18_2.0.22,接好数据线后,让电脑自己找驱动安装;使用MF330数据卡需要安装拨号软件+驱动程序:PC_P663M1V1.0.2B01(注:随着版本升级,上述驱动及软件名称会有变化)。4、上述软件及驱动可在W系统测试部部门园地上下载。5、通过USB数据线或者PCMCIA插槽连接好硬件后,右键点击:我的电脑-管理-设备管理器,右侧属性栏“端口(COM和LPT)”项应该出现下面类似硬件信息:QualcommDiagnosticsInterface3197(COM6)QualcommProprietaryUSBModem(PID3197)#2--(终端)ZTEDiagnosticsInterface6000(COM6)ZTENMEADevice(COM7)------------(数据卡)6、打开QXDM软件,选择相应端口,如下图。©2006,ZTECorporation.Allrightsreserved.按上图步骤,选择与设备管理器中信息“ZTEDiagnosticsInterface6000(COM6)”对应的COM端口,最上方显示“COM6:SURF6280”等字样表示软、硬件已经设置好,可以开始使用QXDM软件。©2006,ZTECorporation.Allrightsreserved.1、dmc文件导入:选择File-Loadconfiguration。Dmc是QXDM配置文件,手机事业部提供了部分配置文件,导入后可以看到更多的信令解码细节,如NAS、RRC、RLC、功控等信息。2、UE日志记录:选择Options-Logging,或者按Ctrl+L或者按F1,即可开始记录手机日志,默认保存在QXDM安装文件bin目录下,文件名格式:M20061218_183042.dlf。该名字是以时间方式命名的,对应时间2006-12-1818:30:42,重复上述操作即可取消保存。3、日志查看:运行QCAT,打开上述文件,如M20061218_183042.dlf,即可查看保存的手机信令,同时利用QCAT文件菜单的另存功能,也可以把dlf文件另存为txt文件方便使用记事本等工具查看。4、回放功能:利用QXDM软件File-SaveItems…功能可以把软件运行中所有数据,包括各窗口数据、手机日志等全部保存下来,存成*.isf文件,测试结束后分析码流时使用File-ReplayItems…功能可以像录像一样回放测试期间的各窗口图形、数据。5、QXDM可以打开isf文件,QCAT可以打开dlf文件,这两种文件格式可以利用QXDM中Tools菜单中的ISFFileConverter功能或者DLFFileConverter功能相互转换,测试时建议在QXDM中保存isf文件,测试结束可以利用回放功能或者QCAT进行后续分析。目录目录软件介绍及安装常规功能应用介绍结合UELOG进行问题定位示例软件介绍及安装常规功能应用介绍结合UELOG进行问题定位示例©2006,ZTECorporation.Allrightsreserved.1、如何打开MF330调试口?2、如何查看MF330的软、硬件版本?3、QXDM中右键的使用4、QXDM中如何查看手机当前状态?5、QCAT中如何截取保存部分信令?6、QCAT中如何查找相应手机侧信令?7、QCAT中如何查找异常掉话点?8、QXDM记录多个手机日志时,如何把日志与手机对应起来...
