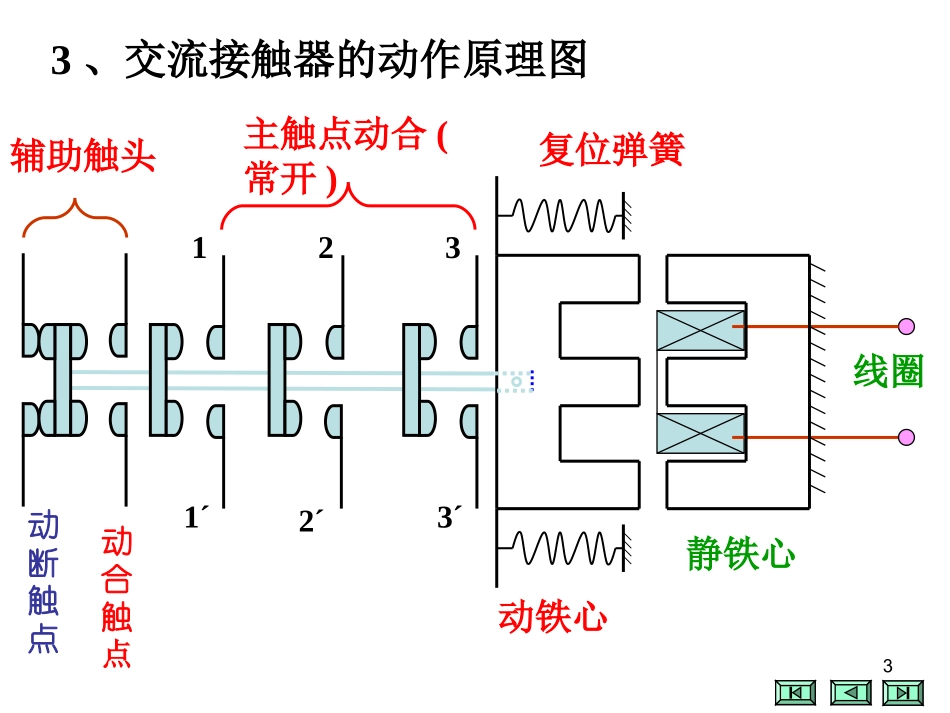

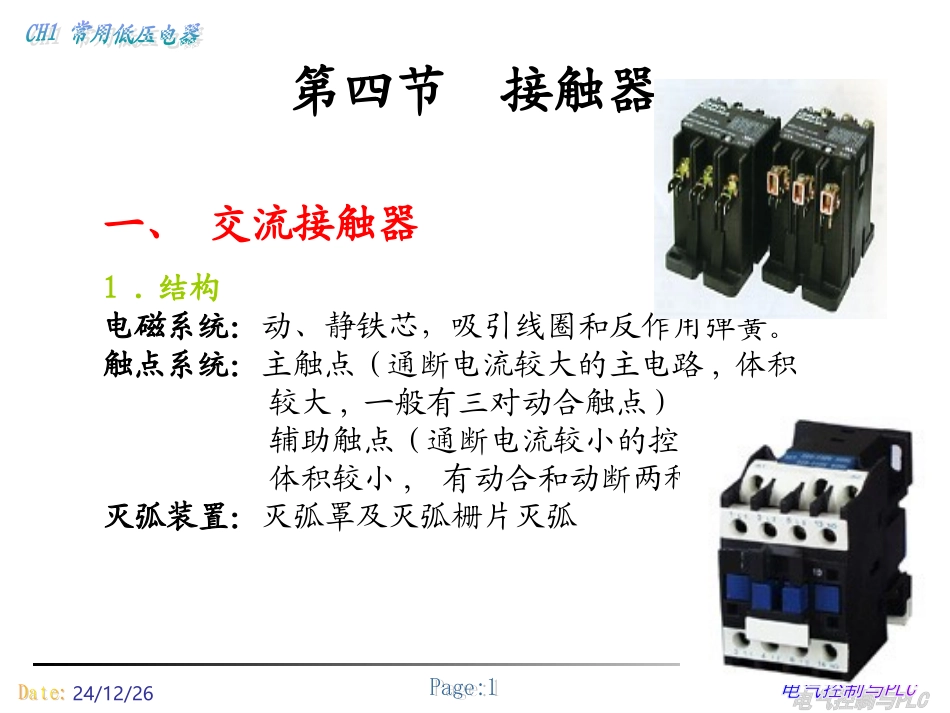

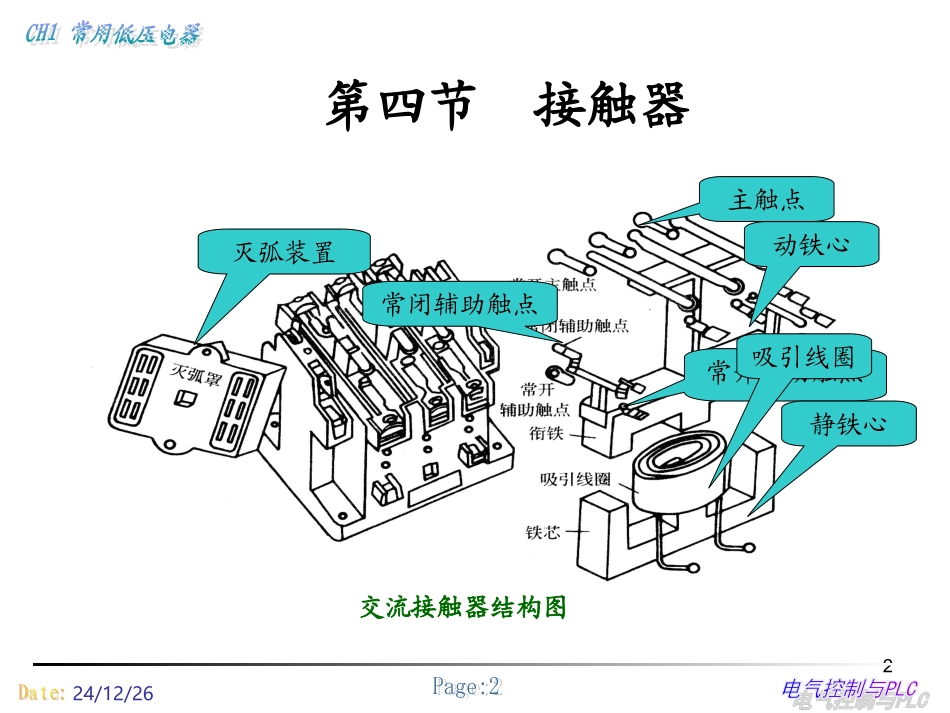

1第四节接触器一、交流接触器1.结构电磁系统：动、静铁芯，吸引线圈和反作用弹簧。触点系统：主触点(通断电流较大的主电路,体积较大,一般有三对动合触点)辅助触点(通断电流较小的控制电路,体积较小,有动合和动断两种触点）灭弧装置：灭弧罩及灭弧栅片灭弧24/12/262第四节接触器交流接触器结构图灭弧装置主触点常闭辅助触点常开辅助触点静铁心动铁心吸引线圈24/12/2633、交流接触器的动作原理图复位弹簧动铁心线圈静铁心1231´2´3´主触点动合(常开)辅助触头动断触点动合触点4交流接触器线圈通电后的状态1231´2´3´动断触点断开动合触点闭合i主触点闭合辅助触头线圈复位弹簧动铁心静铁心54、交流接触器的图形及文字符号：线圈KM6二、直流接触器用途：远距离通断直流电路或控制直流电动机的频繁起停。结构：电磁机构、触头系统和灭弧装置。工作原理：与交流接触器基本相同。24/12/26第四节接触器7简单接线示意图8接触器的图形符号和文字符号24/12/269四、接触器的主要技术指标•额定电压交流接触器：127、220、380、500V直流接触器：110、220、440V•额定电流交流接触器：5、10、20、40、60、100、150、250、400、600A直流接触器：40、80、100、150、250、400、600A24/12/2610•吸引线圈额定电压交流接触器：36、110（127）、220、380V直流接触器：24、48、220、440V四、接触器的主要技术指标24/12/2611第三节接触器五、接触器的使用原则•根据电路中负载电流的种类选择接触器的类型；•接触器的额定电压应大于或等于负载回路的额定电压；•吸引线圈的额定电压应与所接控制电路的额定电压等级一致；•额定电流应大于或等于被控主回路的额定电流。24/12/2612思考:1.从结构特征上如何区分直流接触器和交流接触器?2.两只线圈电压为220V的交流接触器能否串联后接入440V交流电源上?为什么?若将损坏的接触器灭弧罩取下,接触器是否还可以继续使用,为什么?Back24/12/2613第五节继电器•作用：根据外界输入信号来自动控制电路通断•分类：–按用途分：控制和保护继电器–按动作原理分：电磁式、感应式、电动式、电子式、机械式–按输入量分：电流、电压、时间、速度、压力–按动作时间分：瞬时、延时继电器•特点：额定电流不大于5A24/12/2614第五节继电器一、电磁式继电器特点：电磁式继电器和电磁式接触器相比用于切换小电流的控制电路，故继电器没有灭弧装置，也无主辅触点之分。1.电流继电器特点：线圈串接于电路中，导线粗、匝数少、阻抗小。分类：过电流继电器(在正常工作时不动作,当电流超过某一整定值时继电器吸合动作。)欠电流继电器(在正常工作时,衔铁是吸合的,只有当电流降到某一值时,继电器才释放,起欠电流保护。)24/12/2615结构及工作原理JL14系列过电流继电器a)外形；b)结构调整反作用弹簧的作用力，可整定继电器的动作电流值。当线圈通过的电流超过整定值时，f>f反力，铁芯吸引衔铁动作，带动动断触点断开，动合触点闭合。当线圈通过的电流为额定值时，它所产生的电磁吸力fIKAKAKA主要技术指标：•动作电流Ｉq：使电流继电器开始动作所需的电流值；•返回电流Ｉf：电流继电器动作后返回原状态时的电流值；•返回系数Ｋf：返回值与动作值之比，Ｋf＝Ｉf/Ｉq。电流继电器的图形符号和文字符号24/12/2617第五节继电器一、电磁式继电器1.电流继电器过电流继电器欠电流继电器24/12/2618第五节继电器一、电磁式继电器2.电压继电器特点：线圈并联在电路中，匝数多，导线细分类：过电压,欠电压和零电压继电器结构原理：与电流继电器类似欠电压继电器KAUUKAKAKA电压继电器的图形符号和文字符号24/12/2619第五节继电器一、电磁式继电器3.中间继电器中间继电器实质上是一种电压继电器，结构和工作原理与接触器相同。但它的触点数量较多，在电路中主要起扩展触点数量的作用。另外其触头的额定电流较大。24/12/2620第五节继电器一、电磁式继电器中间继电器图形符号和文字符号3.中间继电器24/12/2621第五节继电器二、时间继电器作用：按整定...
