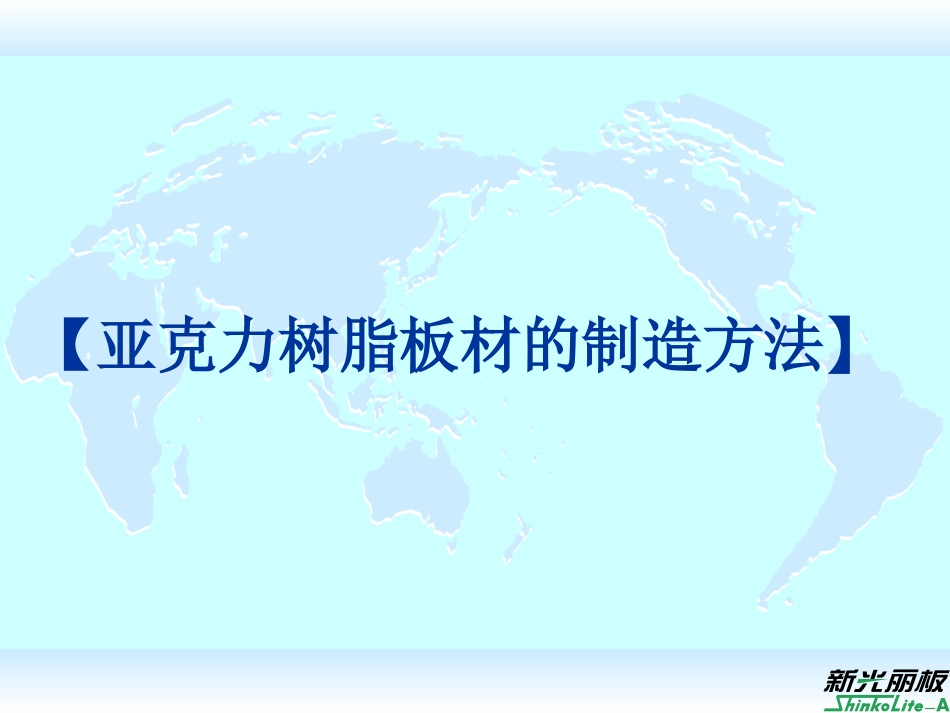

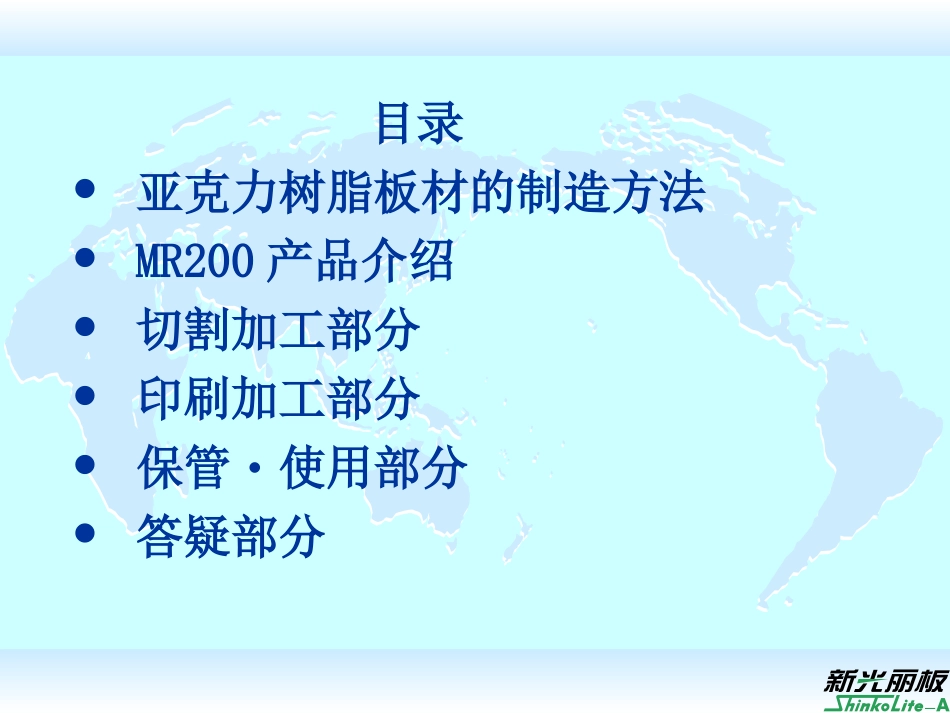

目录亚克力树脂板材的制造方法MR200产品介绍切割加工部分印刷加工部分保管・使用部分答疑部分【亚克力树脂板材的制造方法】亚克力树脂生产方法亚克力树脂生产方法MMA单体预聚合注入加热冷却不锈钢传送带聚合机浆液亚克力板材溶解挤压成型冷却挤出成形镜面辊挤出板材成型材料MMA单体浆液强化玻璃玻璃浇铸板《连续浇铸制板方式》《挤出法制造方式》《玻璃浇铸制板方式》不同生产方法的特征不同生产方法的特征耐热性板厚精度量产性透明度耐擦伤性浇铸板连续浇铸○○◎○○玻璃浇铸○××○○挤出板挤出板×○○○△～○PC板◎○○△×※上面是没有进行表面硬化处理的材料。【【新光丽板新光丽板MR200MR200产品介绍产品介绍】】新光丽板新光丽板MRMR简简介介凭借三菱丽阳独具的制作方法（连续浇铸法），制作而成的表面硬化亚克力板材。因其优异的外观表面和耐擦伤性，在标牌、建筑材料等广泛的领域中被采用。MMA单体预聚合注入加热冷却不锈钢传送带聚合机浆液亚克力板材连续浇铸板材制造方法连续浇铸板材制造方法由于MR200根据连续制板方式，制板及硬化过程同时进行，故可以去除极细微的异物。MMA单体预聚合注入加热冷却不锈钢传送带聚合机浆液新光丽板MR200可去除细微异物其他公司表面硬化板其他公司表面硬化板・・制造方法制造方法其他公司的表面硬化板采用2次加工制法进行生产，故异物・硬化性能不如MR200好。浸透硬化加工方式挤出板材硬化液其他公司表面硬化板挤出板材浮流硬化加工方式MMA单体浆液强化玻璃玻璃浇铸板挤出成形镜面辊挤出板成型材料表面外观表面外观※采用浸透等硬化加工方式、会产生厚薄不均、异物较多的现象。其他公司表面硬化板的表面异物由于表面硬化处理和制造过程同时进行，因此新光丽板MR200硬化板表面的异物非常少。耐热性耐热性由于新光丽板MR200是浇铸板，大约比挤出板的耐热温度高出10℃，可以在印刷时进行高温处理。《耐热温度》《连续使用温度》a)MR200100℃80℃b)玻璃浇铸板100℃80℃c)挤出板90℃70℃《参考》d)PC板（一般）130℃110℃耐久性耐久性・・信赖性信赖性由于MR200具有极好的耐热性，故可以经受严格的热循环试验。另一方面，挤出板的后加工硬化品在高温，冷热，高湿的耐久性方面不足。硬化膜和基材的密着性不充分是主要的原因。评价者公司板材制造法试验条件现象S公司日本家工商A公司挤出+HC后加工1.2mm-PMMA85℃×48hrHC膜剥离T公司日本手机制造公司B公司挤出+HC后加工0.65mm-PMMA-20～90℃90%RH×1cy硬化膜开裂U公司日本加工商C公司挤出+HC后加工0.5mm-PC高温高湿（非宣布）硬化膜开裂V公司日本加工商D公司挤出+HC后加工0.7mm-PMMA90℃、95%RH×168hrHC膜剥离加热收缩性加热收缩性MR200系浇铸法制造，故与挤出板比较，加热收缩小，也没有方向性。MR200押出板收缩均一（最大约2％）收缩不均一(竖：最大5~10%）耐金属棉擦伤性能耐金属棉擦伤性能新光丽板MR日本A公司韩国S公司在2kg荷重的情况下，用金属棉(#0000)擦拭，难以在新光丽板MR200表面造成伤痕金属棉擦伤实验方法金属棉擦伤实验方法样板Φ25mm金属棉圈※在金属棉上施加一定的荷重，往返擦拭10个来回后目测伤痕。砝码:2500g10往复铅笔硬度铅笔硬度※三菱丽阳是采用“JISD-0202”标准中的手工测试方法，以荷重200g为一定的实验条件来进行试验的。MR200MR20066HH一般一般PMMAPMMA2H2H表面硬化表面硬化PCPCHBHBPCPC2B2B玻璃玻璃9H9H由于表面硬化处理和制造过程同时进行，因此新光丽MR200硬化板表面具有极高的铅笔硬度。铅笔硬度测定方法铅笔硬度测定方法启动按钮（电动使试验片支持台移动）砝码（200g)试验片（MR）耐候性耐候性①②③④⑤①日本公司②日本公司③韩国公司④韩国公司⑤三菱丽阳MR200无试验加速暴露(2000小时)MR200即使在屋外使用也不易产生开裂、白化。※MR200在2000小时加速暴露后，仍然保持透明。生产地生产地広島県・MR板生産富山県・一般板生産南通市・一般板生産北京市東京上海市香港生产概略生产概略【尺寸】宽：1320mm长：1120mm※最小；1000mm,最大;3000mm【板厚】0.65mm～10.0mm【供给能力】表面硬化亚克力板材的亚洲市场份额No.1【生产场所】日本大...
