Moldflow_4网格划分及修复VIP免费

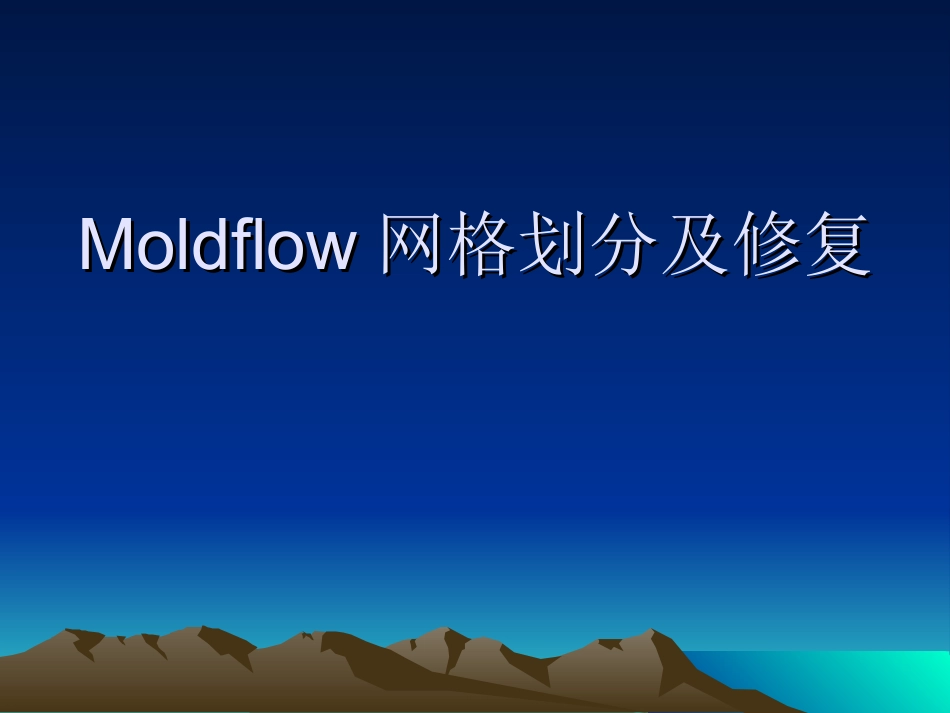

Moldflow_4网格划分及修复_第1页
1/60
Moldflow_4网格划分及修复_第2页
2/60
Moldflow_4网格划分及修复_第3页
3/60

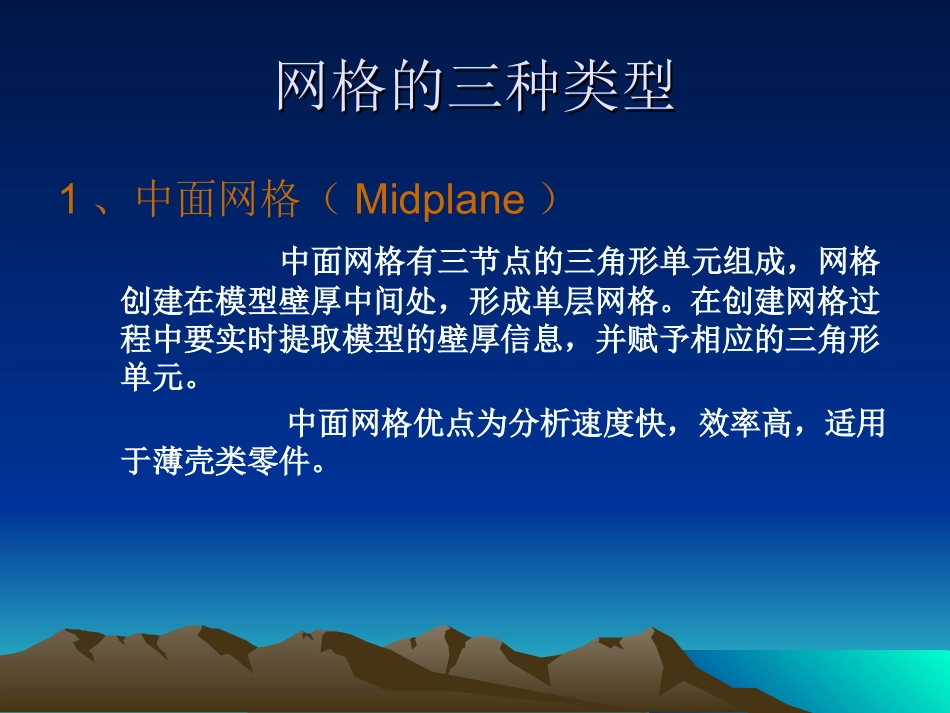

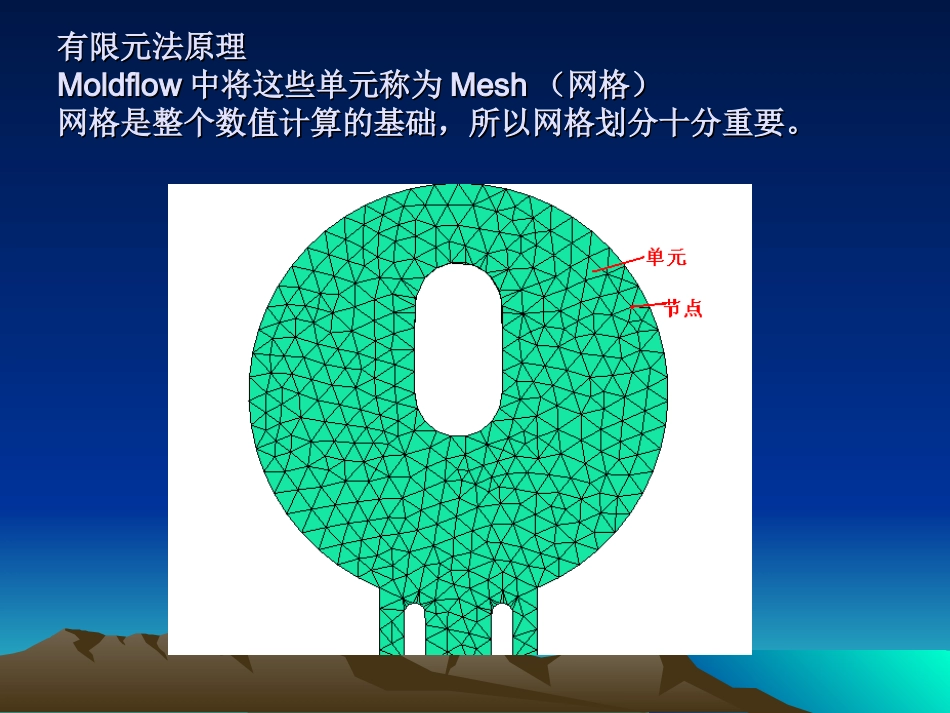

MoldflowMoldflow网格划分及修复网格划分及修复有限元法原理有限元法原理MoldflowMoldflow中将这些单元称为中将这些单元称为MeshMesh(网格)(网格)网格是整个数值计算的基础,所以网格划分十分重要。网格是整个数值计算的基础,所以网格划分十分重要。网格的三种类型网格的三种类型1、中面网格(Midplane)中面网格有三节点的三角形单元组成,网格创建在模型壁厚中间处,形成单层网格。在创建网格过程中要实时提取模型的壁厚信息,并赋予相应的三角形单元。中面网格优点为分析速度快,效率高,适用于薄壳类零件。网格的三种类型网格的三种类型2、表面网格(Fusion)表面网格也由三角形单元组成,但是同中面网格不同,它创建在模型的上下表面。表面网格适用于相对较厚或者取中面较困难零件。网格的三种类型网格的三种类型3、实体网格(3D)由四节点四面体单元构成,每个四面体单元又是由四个中面网格模型的三角形单元组成。其优点为计算更为精确,可较好的模拟三维流动。网格的划分方法网格的划分方法•将已经创建好模型导入•在弹出对话框中选择网格类型、单位制等•双击CreateMesh(创建网格)图标,弹出网格创建对话框,设置合理的单元属性后,单击GenerateMesh,生成网格网格划分过程例子网格划分过程例子例子例子•将已经创建好模型导入单击File-Import,在弹出对话框中选择要导入模型。选择网格类型及单位制,点击选择网格类型及单位制,点击OKOK导入模型如下图所示导入模型如下图所示单击“单击“Studytask”Studytask”窗口中窗口中CreateMeshCreateMesh按按钮(或选择菜单钮(或选择菜单MeshMesh--GenerateMeshGenerateMesh;;或单击工具条按钮)弹出网格生成或单击工具条按钮)弹出网格生成对话框,如下图对话框,如下图网格划分预览网格划分预览点击点击GeneratemeshGeneratemesh,产生网格如,产生网格如图图选择菜单选择菜单MeshMesh--MeshStatisticsMeshStatistics,划分好网格统,划分好网格统计情况如下图。计情况如下图。实体个数统计实体个数统计单元边信息单元边信息•自由边是指一个三角形或3D单元的某一边没有与其它单元共用。在表面网格(Fusion)及3D网格自由边应为0•交叠边是指两个三角形单元或3D单元所共有的一条边,在表面网格(Fusion)只存在交叠边。•非交叠边是指由两个以上的三角形或3D单元共有一条边。在表面网格(Fusion)非交叠边必须为0。单元定向及交叉信息单元定向及交叉信息•单元的交叉及重叠均是不容许的三角形单元纵横比信息三角形单元纵横比信息•三角形单元纵横比是指三角形单元的长高两个方向的极限尺寸之比。•纵横比对分析计算结果影响很大。一般在中面网格或表面网格分析中,纵横比推荐极大值不超过20,在3D网格中,纵横比推荐极大值极小值分别为50和5,平均应该为15左右。单元匹配率单元匹配率•匹配率仅针对表面网格,表示上下表面单元相匹配程度。•对于Flow分析,单元匹配率应大于85%,低于50%根本无法计算。对于Warp分析,单元匹配率同样应大于85。•如果单元匹配率太低应该重新划分网格。网格划分及添加实例网格划分及添加实例增加内容:1.Moldflow为先划网格,然后诊断,然后修补问题网格!但导入的复杂模型一般都有很多问题,Moldflow提供的网格修补工具对复杂模型修补困难,工作量极大!2.强烈建议采用其它CAE前处理软件进行网格处理(如HyperMesh等专业前处理软件),可先修补模型再划网格网格编辑工具网格编辑工具导入的IGES模型(或其它模型)•某些信息会丢失(点、线、面)等•某些信息会增加•某些信息会错误IGES(或其它)模型直接导入后不进行模型修补,网格划分后势必产生很多问题!丢失了面增加了面线分离网格编辑工具网格编辑工具•经过网格信息统计,一般会发现网格存在一些问题,此时需要利用Moldflow提供的网格编辑工具对缺陷网格进行处理(20种修补工具)。•点击Mesh-MeshTools运行,弹出如下对话框•自动修补•自动修补对表面模型很有效,能自动搜索并处理模型网格中存在的单元交叉及单元重叠问题,同时可以改进单元的纵横比。•自动修补可多次使用,但不能期待该功能可以处理所有问题•处理纵横...
