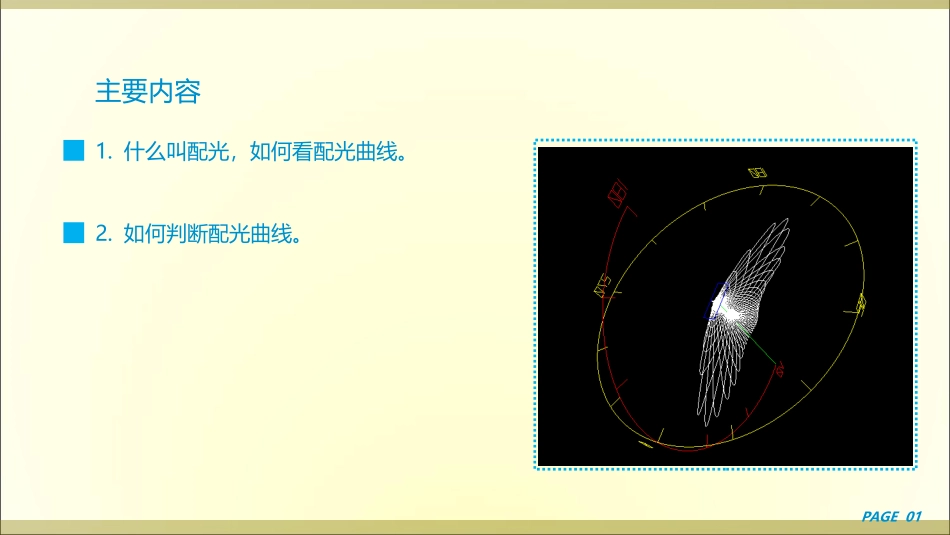

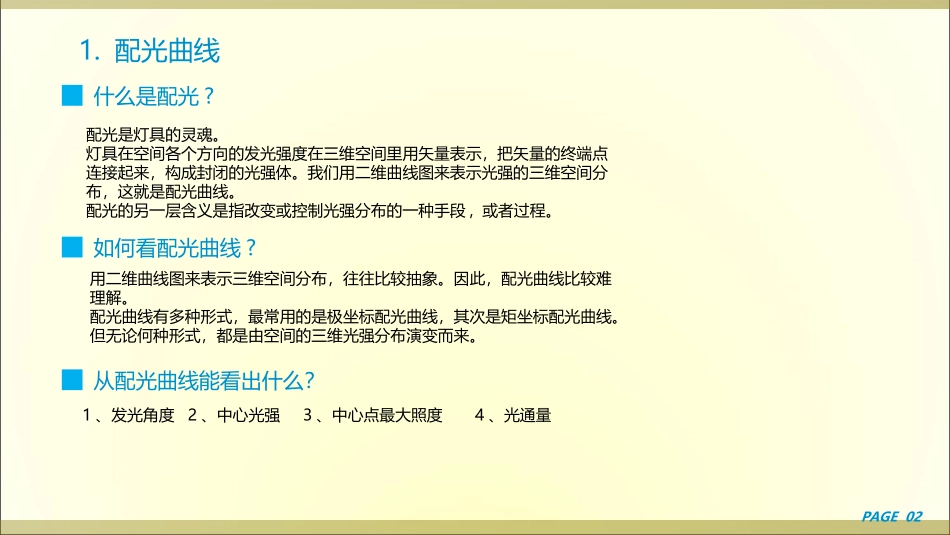

LED灯具配光知识主要内容1.什么叫配光，如何看配光曲线。2.如何判断配光曲线。PAGE011.配光曲线什么是配光?配光是灯具的灵魂。灯具在空间各个方向的发光强度在三维空间里用矢量表示，把矢量的终端点连接起来，构成封闭的光强体。我们用二维曲线图来表示光强的三维空间分布，这就是配光曲线。配光的另一层含义是指改变或控制光强分布的一种手段,或者过程。PAGE02用二维曲线图来表示三维空间分布，往往比较抽象。因此，配光曲线比较难理解。配光曲线有多种形式，最常用的是极坐标配光曲线，其次是矩坐标配光曲线。但无论何种形式，都是由空间的三维光强分布演变而来。从配光曲线能看出什么？如何看配光曲线?1、发光角度2、中心光强3、中心点最大照度4、光通量PAGE03二维极坐标配光曲线三维空间光分布二维矩坐标配光曲线PAGE04C0/C180面配光曲线三维空间光分布C90/C270面配光曲线可以看出，C面从0度到360度有很多个，但通常取有代表性的C面。配光曲曲2.如何判断配光曲线配光曲线没有优劣之分，只有是否符合要求之区别！根据要求判断配光曲线一个比较简单的方法：将被照明的目标面均匀取点，将这些点与灯具所在点连线，得到的形状，大概就是合适的配光曲线。PAGE05沿路面行车方向的面的配光曲线垂直路面行车方向的面的配光曲线此方法只能大致判断配光曲线是否符合要求！PAGE10双向四车道-I型路灯每个路灯有近一半的光浪费双向四车道-I型路灯隧道照明的中间布灯；路灯的中间布灯方式比较少见。4型，英文写法：TYPEIVTYPEIV:半峰光强的等光强轨迹,越过2.75MHLRL线,γ0.5角度大于70度.特点：偏光角度很大；应用：十字路口，户外球场，广场等泛光照明。PAGE19IV型光型的光斑极坐标配光曲线PAGE23圆形光斑方形光斑7类光型的优势光斑更均匀PAGE25七类光型光斑叠加示意图光斑更均匀眩光控制更好利用率更高五类光型光斑叠加示意图纵向分布的分类S:Short最大光强点（下图中的红点）落在1.0–2.25MHTRL线之间时,相应的γ角度为45–66度;PAGE29纵向为S,横向为Type2,合起来为2S.纵向分布的分类M:Medium最大光强点（下图中的红点）落在2.25–3.75MHTRL线之间时,相应的γ角度为66–75度;PAGE30纵向为M,横向为Type3,合起来为3M.纵向分布的分类L:Long最大光强点（下图中的红点）落在3.75–6MHTRL线之间时,相应的γ角度为75–80度;PAGE31纵向为L,横向为Type2,合起来为2L.定义解释：透射:二次光学中,只要有光通过透明介质的情况（注意不包括通过玻璃或PC面板的情况）,且此透明介质是主要的控光部件,在本规则内全部定义为透射.下面是一些图例.PAGE33例：路灯透镜，使用：路灯例：杯状透镜，使用：射灯反射:二次光学中,只采用了反射形式的情况,包括镜面反射,漫反射等反射情况，且是以这种反射为主要的控光方式。对于一些反射，只是作为出光方式，不是控光手段，此类情况在光学编码中中不作为反射。例如吊线灯，内有PET乳白反光膜作为反光片，但其目的并不是控制光线，因此在光学编码中不作为反射。而对于筒灯，有乳白反射器，又有乳白扩散板，建议不归到反射类别，但归到反射也是可以的。PAGE34反光杯定义解释：对称:以灯具为中心,光斑前后与左右都对称的情况.如下图.PAGE35圆光斑方光斑矩形光斑定义解释：非对称:以灯具为中心,光斑前后与左右,至少有一个是不对称的情况,光斑如下图等等.PAGE362类光型7类光型8类光型Tanks!PAGE36
