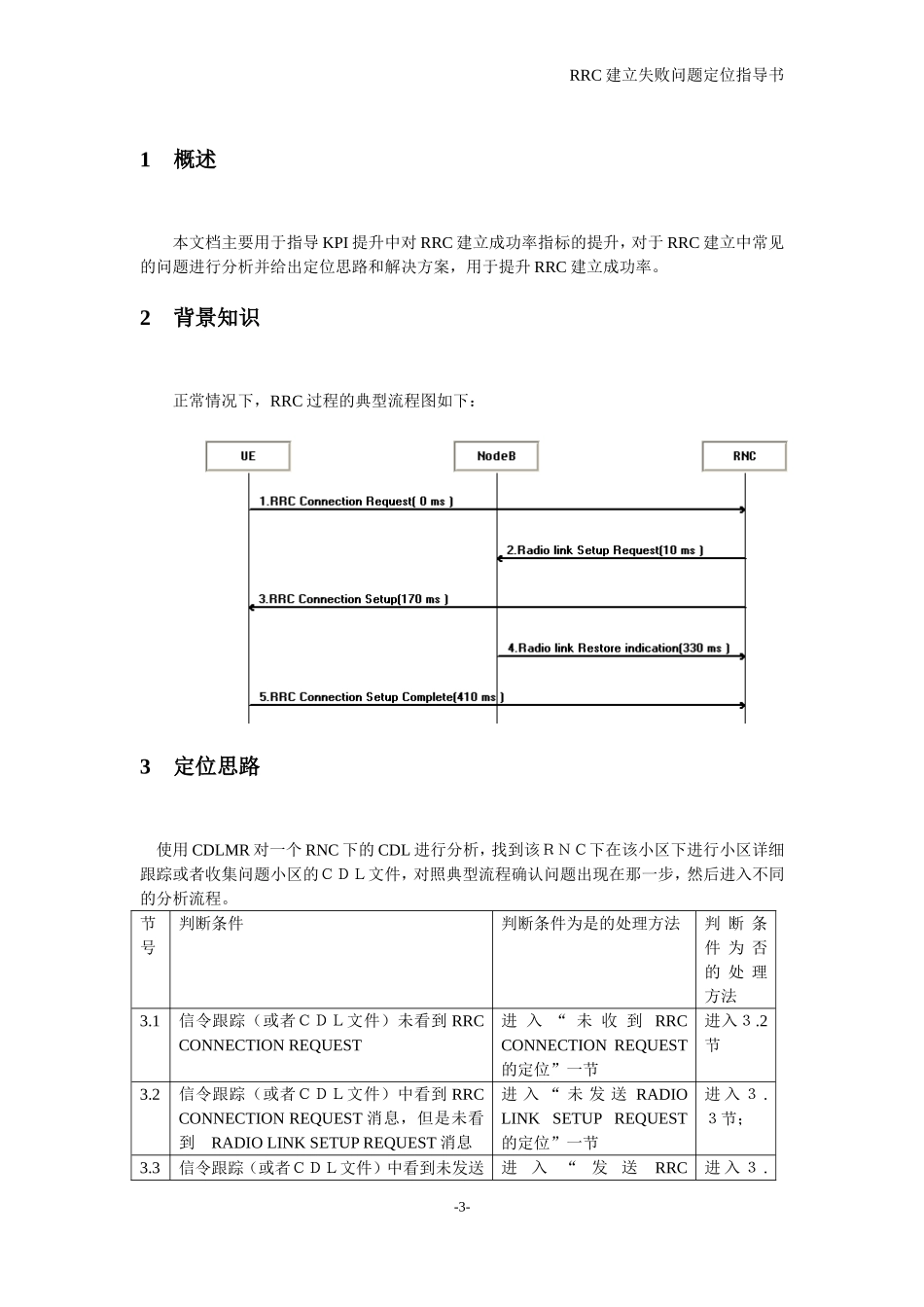

RRCCONNECTIONSETUP无响应问题定位手册www.datangmobile.cnRRC建立成功率提升（作者：南京KPI提升团队）BuildExcellentTD-SCDMANetworkRRC建立失败问题定位指导书-2-RRC建立失败问题定位指导书1概述本文档主要用于指导KPI提升中对RRC建立成功率指标的提升，对于RRC建立中常见的问题进行分析并给出定位思路和解决方案，用于提升RRC建立成功率。2背景知识正常情况下，RRC过程的典型流程图如下：3定位思路使用CDLMR对一个RNC下的CDL进行分析，找到该ＲＮＣ下在该小区下进行小区详细跟踪或者收集问题小区的ＣＤＬ文件，对照典型流程确认问题出现在那一步，然后进入不同的分析流程。节号判断条件判断条件为是的处理方法判断条件为否的处理方法3.1信令跟踪（或者ＣＤＬ文件）未看到RRCCONNECTIONREQUEST进入“未收到RRCCONNECTIONREQUEST的定位”一节进入３.2节3.2信令跟踪（或者ＣＤＬ文件）中看到RRCCONNECTIONREQUEST消息，但是未看到RADIOLINKSETUPREQUEST消息进入“未发送RADIOLINKSETUPREQUEST的定位”一节进入３.３节；3.3信令跟踪（或者ＣＤＬ文件）中看到未发送进入“发送RRC进入３.-3-RRC建立失败问题定位指导书RRCCONNECTIONSETUP消息CONNECTIONREJECT定位”一节４节3.4信令跟踪（或者ＣＤＬ文件）中看到发送RRCCONNECTIONSETUP消息，但是基站的ＦＡＣＨ没有增加进入“未收到RRCCONNECTIONSETUP消息”一节进入３.５节3.5未收到基站上报的RADIOLINKRESTOREINDICATION进入“未收到RADIOLINKRESTOREINDICATION的定位”一节进入３.６节3.6信令跟踪（或者ＣＤＬ文件）中收到RADIOLINKRESTOREINDICATION消息，但未收到终端返回的RRCCONNECTIONSETUPCOMPLETE进入“未收到RRCCONNECTIONSETUPCOMPLETE的定位”一节无4定位方法4.1未收到RRCCONNECTIONREQUEST的定位4.1.1首先判断小区状态，小区状态为非激活态，进行小区故障的定位过程，定位方法不在本文档范围，小区状态为激活状态（一般用户应该可以驻留在该小区），后续定位转入4.1.2；4.1.2用户在问题小区进行拨打测试，对象树-逻辑频点-查询载波性能随即接入情况统计查询FPACH响应数目是否一直增加（见图4.1.2-1），如果计数不增加。需要检查以下两项，FPACH响应数目正常增加转入4.1.3；（1）考虑随机接入功率配置问题：查看网络侧设置SYNC_UL的期望接收功率大小，过小则会影响基站SYNC_UL的接收性能，一般经验值设置－90dbm；（2）查看FPACH的发送功率设置大小，一般设置低于PCCPCH功率3db；（3）确认设备运行正常，小区布配正确-4-RRC建立失败问题定位指导书图4.1.2-1SYNC_UL统计查询方法4.1.3在基站侧和RNC侧进行RACH计数统计，基站侧RACH计数统计进行ＲＡＣＨ的收发统计抓取方法见“4.3.1节基站ＬＯＧ抓取”；ＲＮＣ侧ＲＡＣＨ统计方法：在ＲＮＣ测小区所在的ＤＳＰ上抓取rnc_tpss_cell_statis_query（CellID，0），其中“ulCchFpRachRecvDataCntr”为ＲＡＣＨ计数；小区所在ＤＳＰ的确认：可以通过查询动态表rDanytableCellId中对应小区的RTPADSP地址，确定小区所DSP。在计算小区所在单板和DSP方法：ulRTPABoardDSPAddr:2198274349=0x8307012D,12D就是1-2-13单板；07就是DSPID。一般基站ＲＡＣＨ有增加的话，ＲＮＣ的ＲＡＣＨ也是有增加的，如果基站的ＲＡＣＨ有增加，但是ＲＮＣ侧RACH眉头增加，进入４.1.44.1.4提取基站的公共日志和主控板所有日志（SCT/CCU）交由基站产品维护人员分析后，决定如何定位。4.2未发送RADIOLINKSETUPREQUEST的定位这种情况一般是ＲＮＣ资源分配失败，RNC会发送RRCCONNECTIONREJECT消息给终端，失败原因常见的是无线资源和本地资源两种，定位此类问题需要在ＣＤＬ中找到对应小区ＲＲＣ建立失败的用户信令，一般在RRCCONNECTIONREQUEST消息后有一条ＲＲＭ资源分配失败的消息RRM_DCA_RESOURCES_ALLOCATION_FAILURE，根据消息中的EventPara字段查询“ＴＤＲ３０００错误码表”给出的失败原因进一步定位，常见的原因有：-5-RRC建立失败问题定位指导书（1）上／下行码资源判决失败/上行独立载波判决失败／下行独立载波判决失败（对应的EventPara为0x08010006／0x08010007/0x08010011／0x08010012）：...
