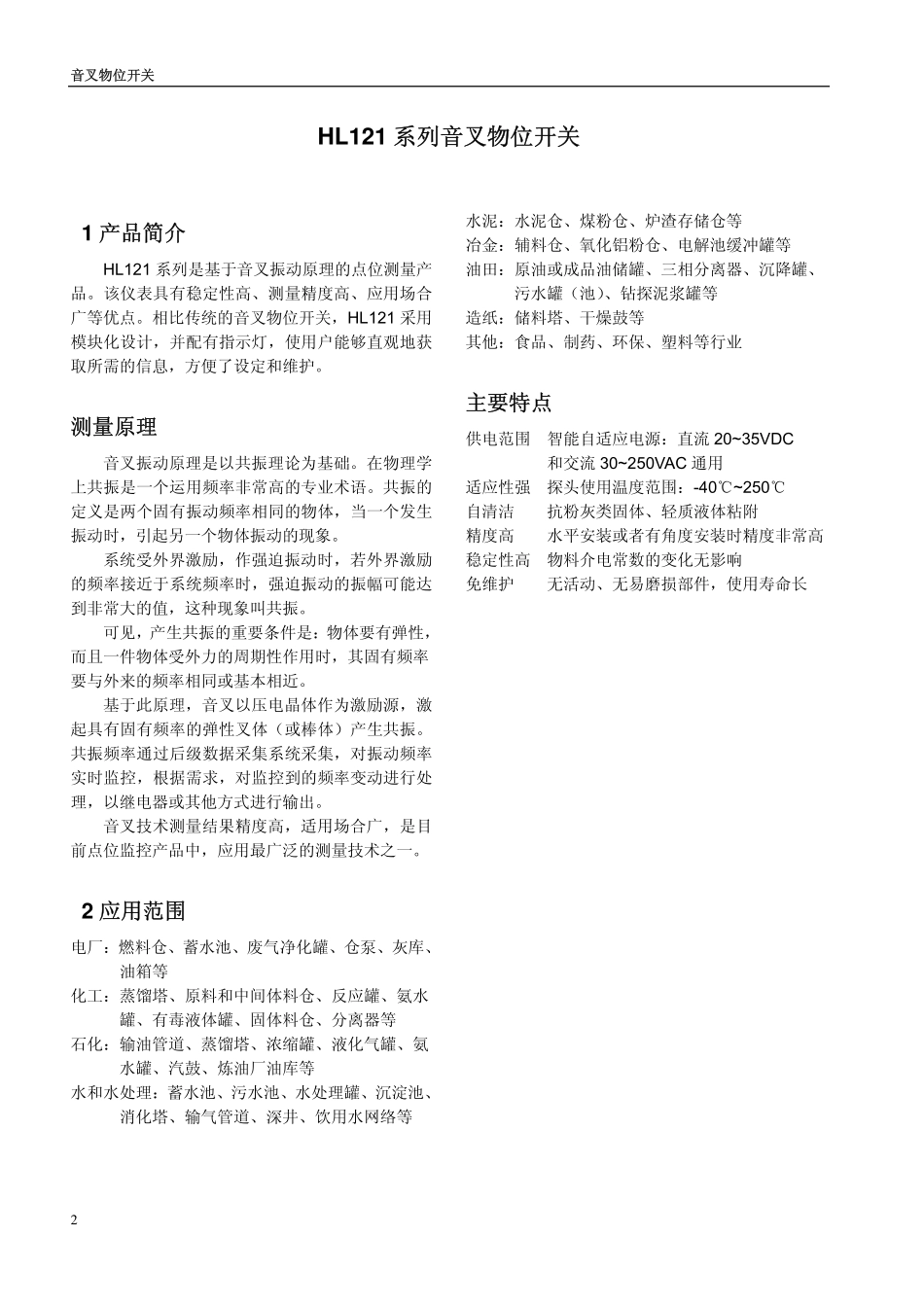

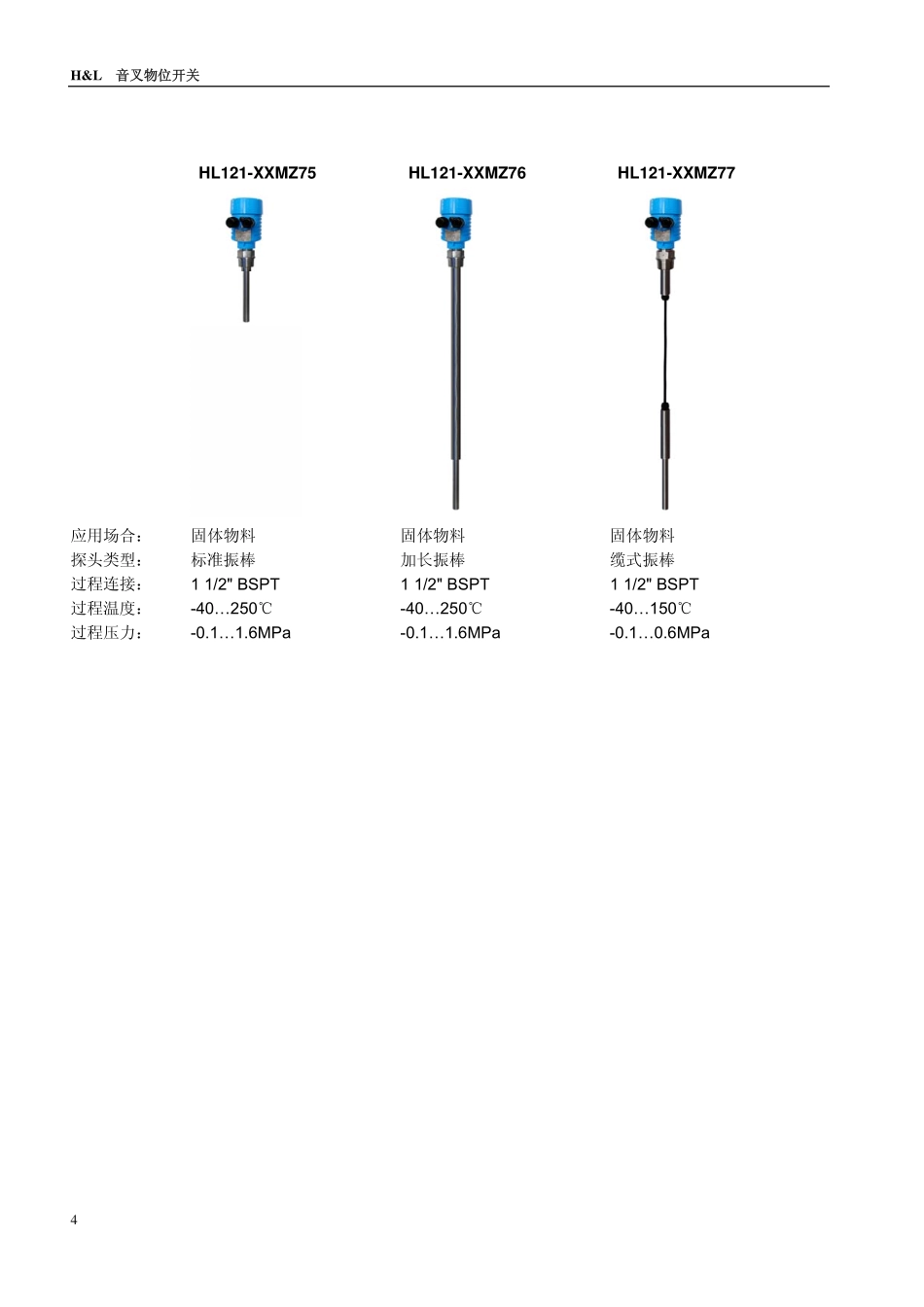

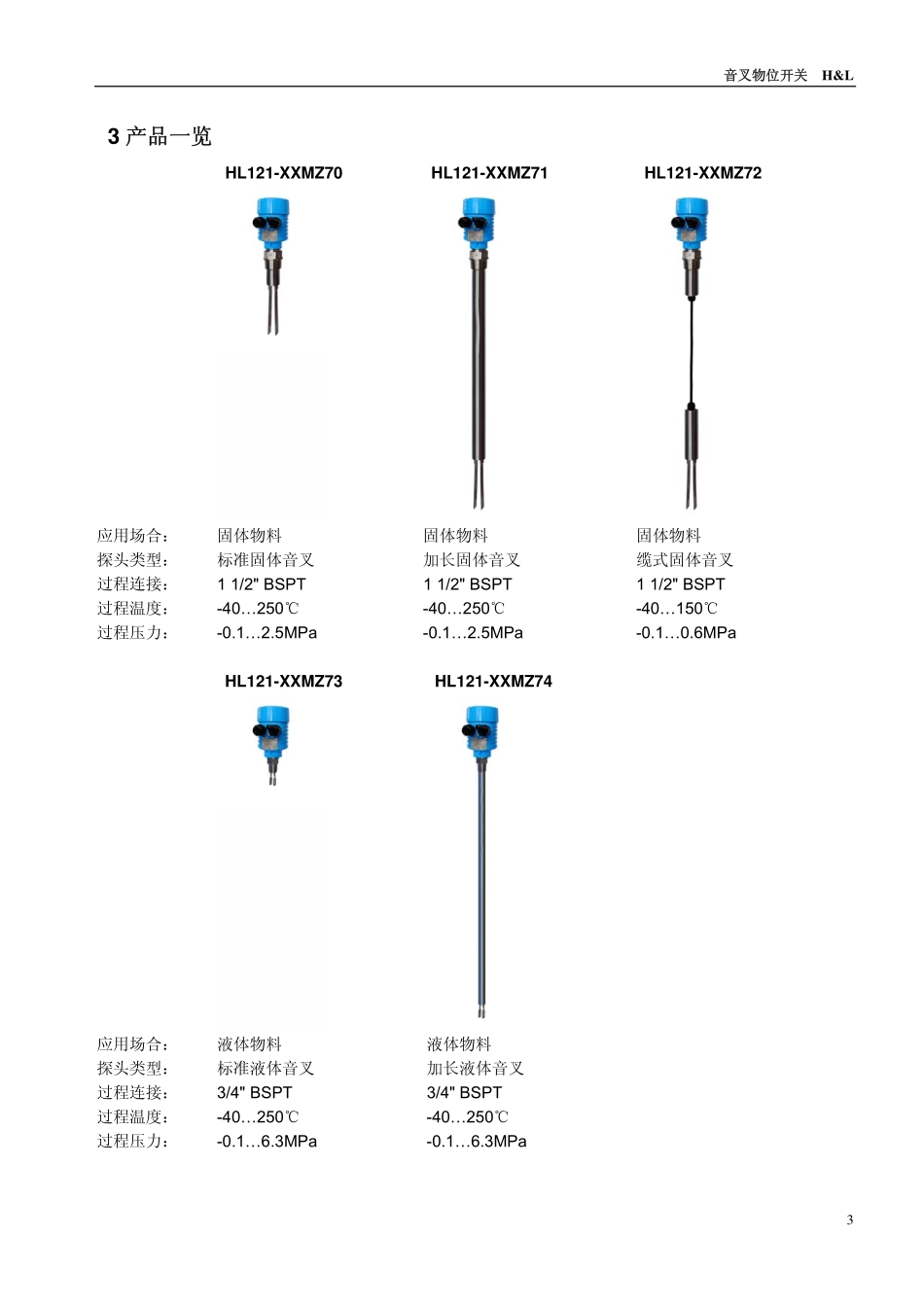

音叉物位开关2HL121系列音叉物位开关1产品简介HL121系列是基于音叉振动原理的点位测量产品。该仪表具有稳定性高、测量精度高、应用场合广等优点。相比传统的音叉物位开关，HL121采用模块化设计，并配有指示灯，使用户能够直观地获取所需的信息，方便了设定和维护。测量原理音叉振动原理是以共振理论为基础。在物理学上共振是一个运用频率非常高的专业术语。共振的定义是两个固有振动频率相同的物体，当一个发生振动时，引起另一个物体振动的现象。系统受外界激励，作强迫振动时，若外界激励的频率接近于系统频率时，强迫振动的振幅可能达到非常大的值，这种现象叫共振。可见，产生共振的重要条件是：物体要有弹性，而且一件物体受外力的周期性作用时，其固有频率要与外来的频率相同或基本相近。基于此原理，音叉以压电晶体作为激励源，激起具有固有频率的弹性叉体（或棒体）产生共振。共振频率通过后级数据采集系统采集，对振动频率实时监控，根据需求，对监控到的频率变动进行处理，以继电器或其他方式进行输出。音叉技术测量结果精度高，适用场合广，是目前点位监控产品中，应用最广泛的测量技术之一。2应用范围电厂：燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等化工：蒸馏塔、原料和中间体料仓、反应罐、氨水罐、有毒液体罐、固体料仓、分离器等石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、汽鼓、炼油厂油库等水和水处理：蓄水池、污水池、水处理罐、沉淀池、消化塔、输气管道、深井、饮用水网络等水泥：水泥仓、煤粉仓、炉渣存储仓等冶金：辅料仓、氧化铝粉仓、电解池缓冲罐等油田：原油或成品油储罐、三相分离器、沉降罐、污水罐（池）、钻探泥浆罐等造纸：储料塔、干燥鼓等其他：食品、制药、环保、塑料等行业主要特点供电范围智能自适应电源：直流20~35VDC和交流30~250VAC通用适应性强探头使用温度范围：-40℃~250℃自清洁抗粉灰类固体、轻质液体粘附精度高水平安装或者有角度安装时精度非常高稳定性高物料介电常数的变化无影响免维护无活动、无易磨损部件，使用寿命长音叉物位开关H&L33产品一览HL121-XXMZ70HL121-XXMZ71HL121-XXMZ72应用场合：固体物料固体物料固体物料探头类型：标准固体音叉加长固体音叉缆式固体音叉过程连接：11/2"BSPT11/2"BSPT11/2"BSPT过程温度：-40…250℃-40…250℃-40…150℃过程压力：-0.1…2.5MPa-0.1…2.5MPa-0.1…0.6MPaHL121-XXMZ73HL121-XXMZ74应用场合：液体物料液体物料探头类型：标准液体音叉加长液体音叉过程连接：3/4"BSPT3/4"BSPT过程温度：-40…250℃-40…250℃过程压力：-0.1…6.3MPa-0.1…6.3MPaH&L音叉物位开关4HL121-XXMZ75HL121-XXMZ76HL121-XXMZ77应用场合：固体物料固体物料固体物料探头类型：标准振棒加长振棒缆式振棒过程连接：11/2"BSPT11/2"BSPT11/2"BSPT过程温度：-40…250℃-40…250℃-40…150℃过程压力：-0.1…1.6MPa-0.1…1.6MPa-0.1…0.6MPa音叉物位开关H&L54产品应用4.1液位测量应用于容器内液体的限位报警。图中1)用于高液位报警。2)用于低液位报警。竖直安装（法兰安装方式，可选管座安装）水平安装（管座安装方式，可选法兰安装）4.2固体物位测量应用于容器内固体物位的限位报警。图中1)用于高物位报警。2)用于低物位报警。竖直安装（法兰安装方式，可选管座安装）水平安装（管座安装方式，可选法兰安装）H&L音叉物位开关6重要说明以HS70型探头为例：图中1)所指为本系列仪表所有探头固有的标记点。图中2)为待测物料流动方向。要求图中1)所指方向与图中2)所指料流方向必须是平行的，不可倾斜，更不可垂直。即当水平安装时，两叉开口方向应垂直，不能倾斜或水平。当安装于管道内时，两叉开口应平行于管道内径方向。4.3典型应用管道安装HS73型探头，叉体尺寸小，安装范围广，实用性强。尤以管道物位测量更显优势。当安装于管道内时，两叉开口应平行于管道内径方向。污水池HS74型探头，相较其它原理开关类产品，大量气泡出现对测量的精度无影响。锯末测量HS70型探头。适合物料介电常数不固定、密度不固定场合。水平安装时，两叉开口方向应垂直，不能倾斜或水平。具体安装要求见附录音叉物位开关H&L75...
