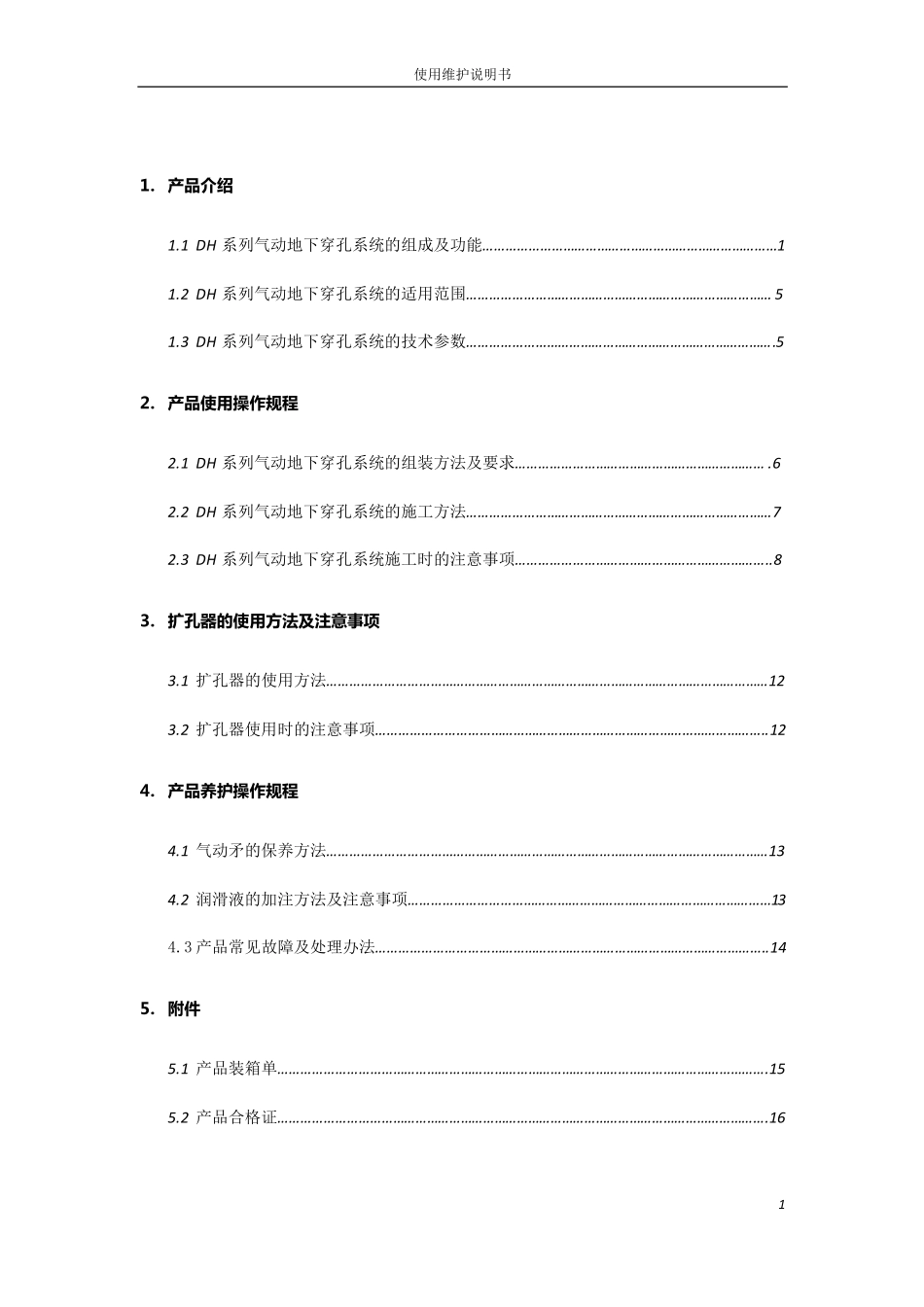

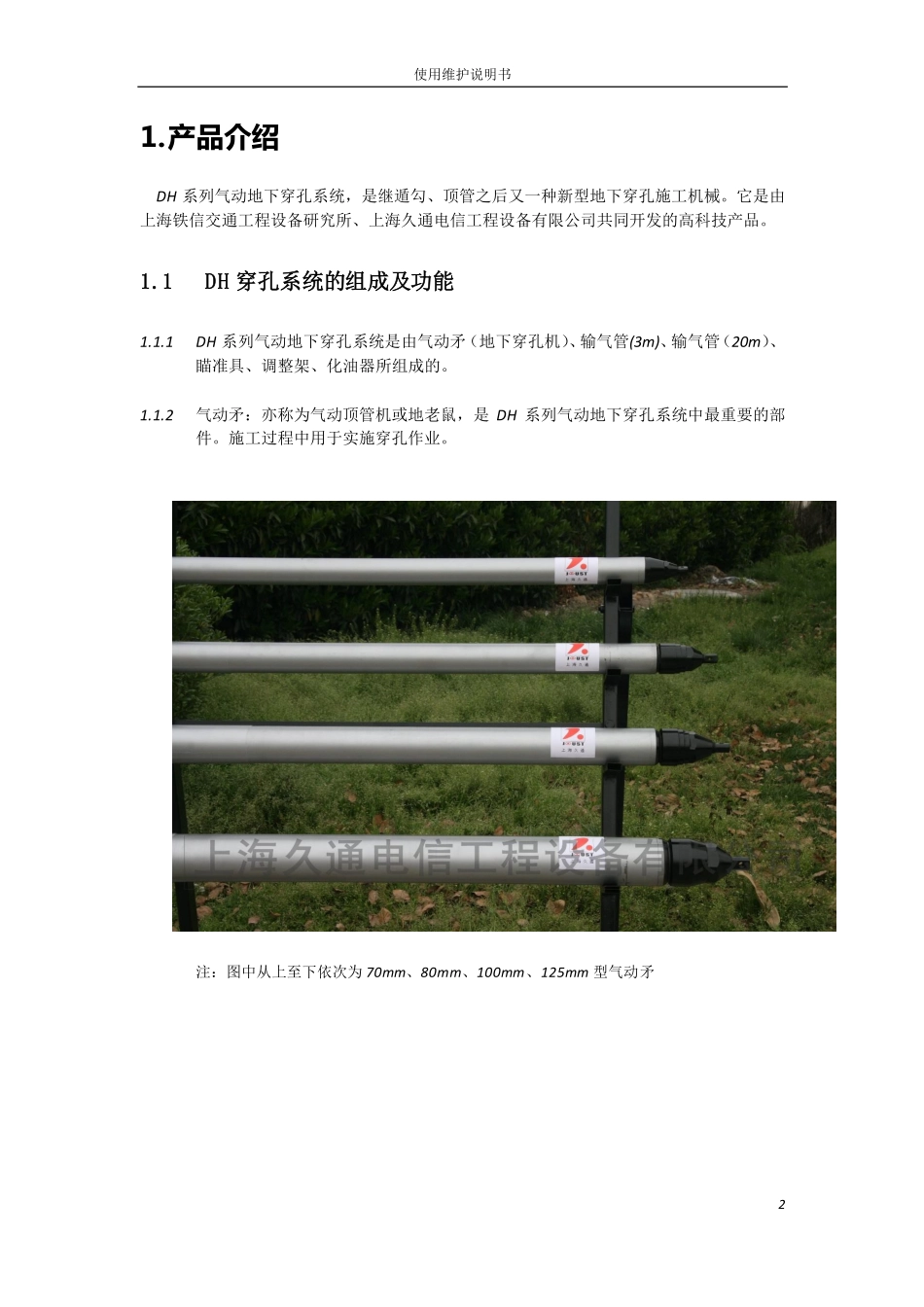

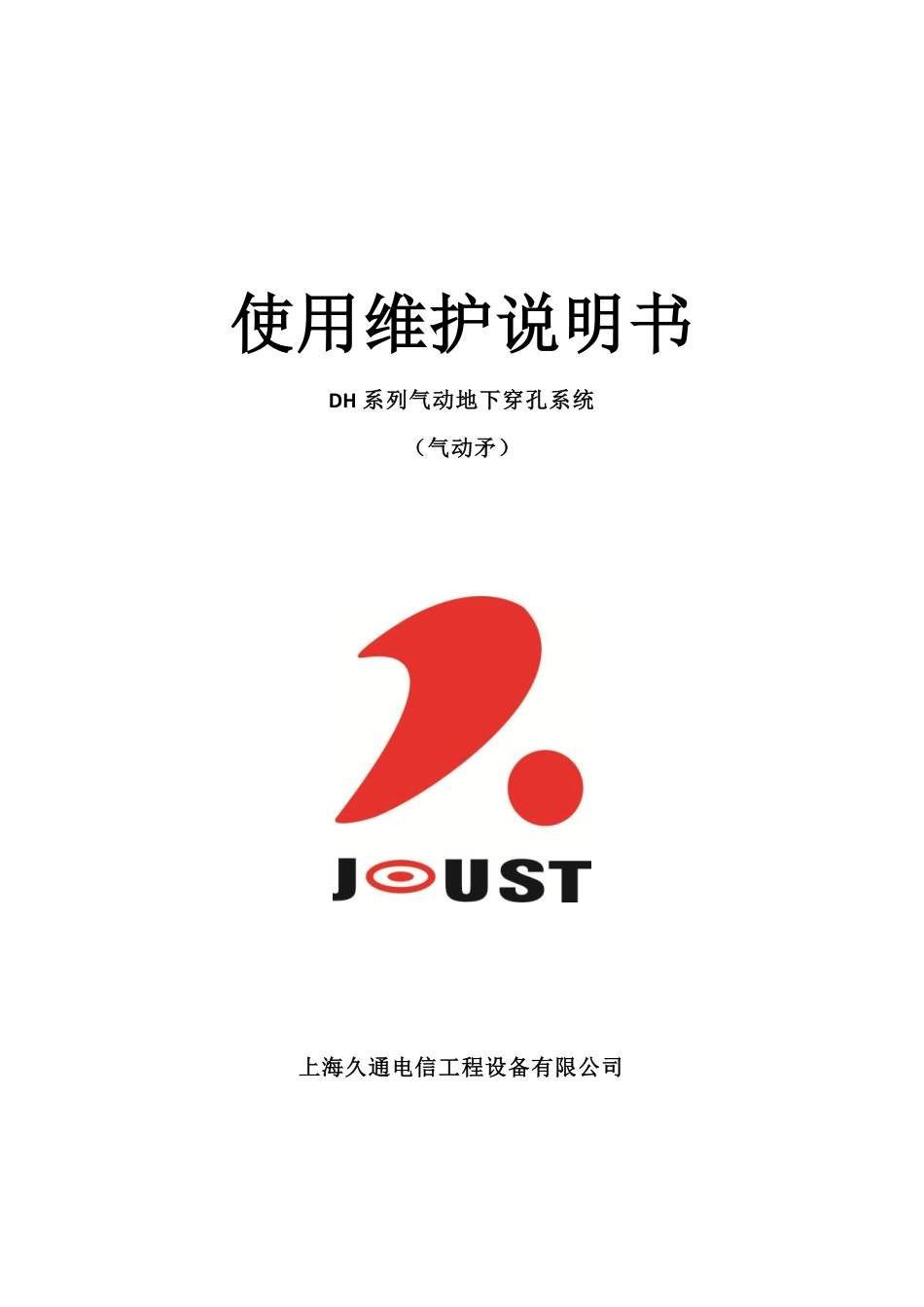

使用维护说明书DH系列气动地下穿孔系统（气动矛）上海久通电信工程设备有限公司使用维护说明书11.产品介绍1.1DH系列气动地下穿孔系统的组成及功能……………………………………………………………………11.2DH系列气动地下穿孔系统的适用范围………………………………………………………………………51.3DH系列气动地下穿孔系统的技术参数……………………………………………………………………….52.产品使用操作规程2.1DH系列气动地下穿孔系统的组装方法及要求………………………………………………………….62.2DH系列气动地下穿孔系统的施工方法………………………………………………………………………72.3DH系列气动地下穿孔系统施工时的注意事项…………………………………………………………..83.扩孔器的使用方法及注意事项3.1扩孔器的使用方法………………………………………………………………………………………………………123.2扩孔器使用时的注意事项…………………………………………………………………………………………..124.产品养护操作规程4.1气动矛的保养方法………………………………………………………………………………………………………134.2润滑液的加注方法及注意事项……………………………………………………………………………………134.3产品常见故障及处理办法…………………………………………………………………………………………..145.附件5.1产品装箱单………………………………………………………………………………………………………………….155.2产品合格证………………………………………………………………………………………………………………….16使用维护说明书21.产品介绍DH系列气动地下穿孔系统，是继遁勾、顶管之后又一种新型地下穿孔施工机械。它是由上海铁信交通工程设备研究所、上海久通电信工程设备有限公司共同开发的高科技产品。1.1DH穿孔系统的组成及功能1.1.1DH系列气动地下穿孔系统是由气动矛（地下穿孔机）、输气管(3m)、输气管（20m）、瞄准具、调整架、化油器所组成的。1.1.2气动矛：亦称为气动顶管机或地老鼠，是DH系列气动地下穿孔系统中最重要的部件。施工过程中用于实施穿孔作业。注：图中从上至下依次为70mm、80mm、100mm、125mm型气动矛使用维护说明书31.1.3输气管（3m）：施工过程中用于连接储气罐与化油器。1.1.4化油器：施工过程中起到开关以及雾化机油的作用。（图：化油器）使用维护说明书41.1.5输气管（20m）：施工过程中用于连接化油器与气动矛。1.1.6调整架：施工过程中用于调整穿孔方向及穿孔角度的工具。使用维护说明书51.1.7瞄准具：施工过程中用于观察穿孔方向及穿孔角度的工具。1.2DH系列气动穿孔系统的适用范围1.2.1穿孔直径为：70mm-150mm1.2.2最大穿孔长度为：30M（最佳使用距离20m）1.2.3最佳工作介质为：含水量适中的自然土层1.2.4可用工作介质为：铁路路基、公路路基、自然土层为最佳1.2.5不可用的工作介质：含水量极大的土层、地下水位以下土层慎用使用维护说明书61.3DH气动矛的技术参数型号穿孔直径（mm）长度（mm）重量（kg）空气耗量（m³/min）使用压力（Mpa）空压机穿孔速度（米/小时）DH-70701360291.00.7WC-1.0/7-A10DH-80801380351.20.7WC-1.6/7-A10DH-100100-1201530691.60.7WC-1.6/7-A10DH-125125-15018301352.60.7WC-2.6/7-A10使用维护说明书72.产品使用操作规程DH系列气动地下穿孔系统使用简单、方便，使用DH-70、DH-80等重量较轻的型号时，只需一人便可以轻松完成作业。2.1DH系列气动地下穿孔系统的组装方法及要求2.1.1将输气管（3m）连接至储气罐，并将输气管螺帽拧紧。2.1.2将输气管（3m）的另一头连接至化油器进气口，并将输气管螺帽拧紧。（注：化油器上没有阀门的口为进气口！）2.1.3将输气管（20m）连接至化油器出气口，并将输气管螺帽拧紧。2.1.4将输气管（20m）的另一头连接至气动矛尾部的输气管。2.1.5DH系列气动地下穿孔系统组装完成。使用维护说明书82.2DH系列气动地下穿孔系统的施工方法2.2.1施工开始前，应先在预定穿孔轨迹的两端开挖（长度≥1.5m、宽度...
