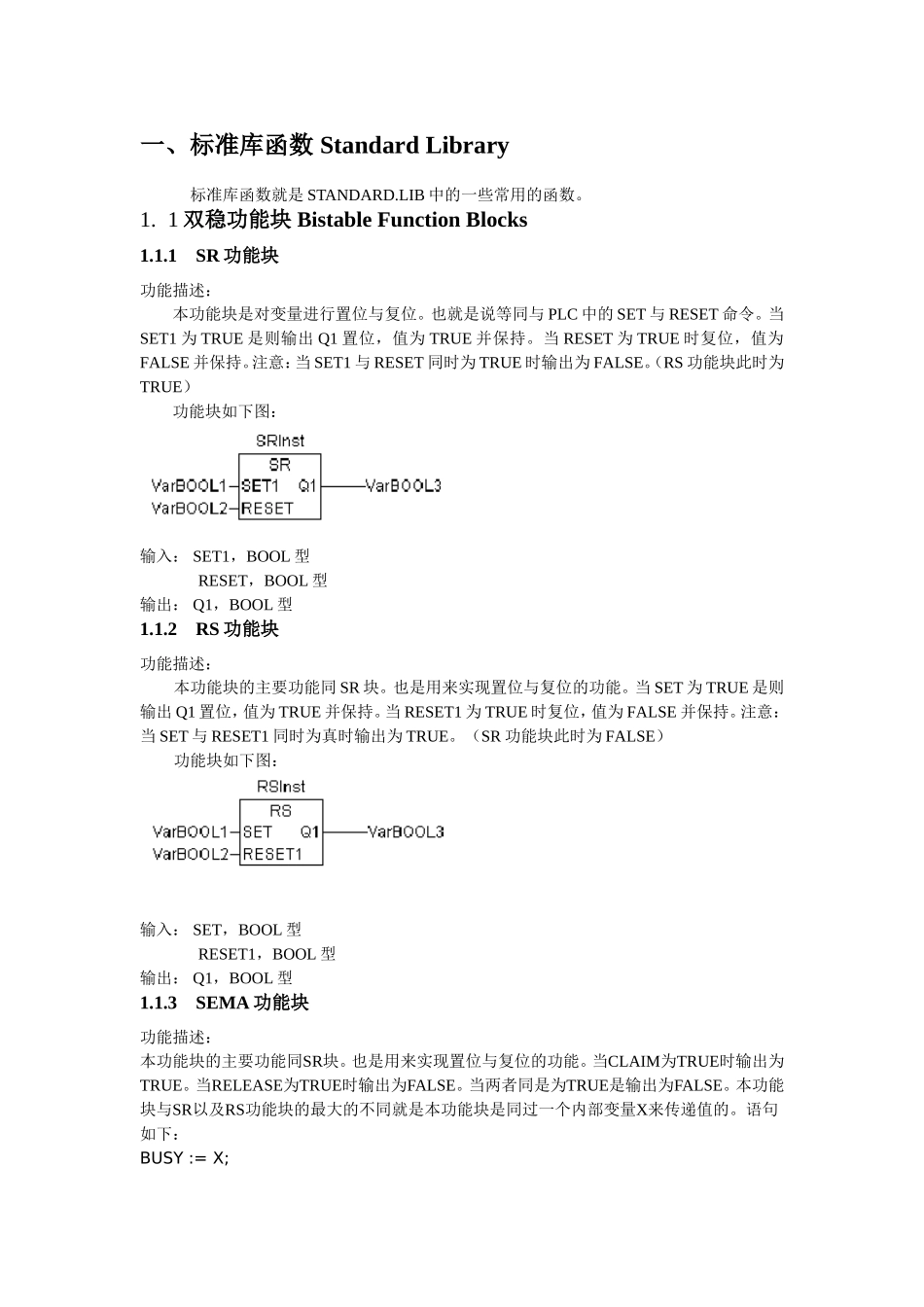

一、标准库函数StandardLibrary标准库函数就是STANDARD.LIB中的一些常用的函数。1.1双稳功能块BistableFunctionBlocks1.1.1SR功能块功能描述：本功能块是对变量进行置位与复位。也就是说等同与PLC中的SET与RESET命令。当SET1为TRUE是则输出Q1置位，值为TRUE并保持。当RESET为TRUE时复位，值为FALSE并保持。注意：当SET1与RESET同时为TRUE时输出为FALSE。（RS功能块此时为TRUE）功能块如下图：输入：SET1，BOOL型RESET，BOOL型输出：Q1，BOOL型1.1.2RS功能块功能描述：本功能块的主要功能同SR块。也是用来实现置位与复位的功能。当SET为TRUE是则输出Q1置位，值为TRUE并保持。当RESET1为TRUE时复位，值为FALSE并保持。注意：当SET与RESET1同时为真时输出为TRUE。（SR功能块此时为FALSE）功能块如下图：输入：SET，BOOL型RESET1，BOOL型输出：Q1，BOOL型1.1.3SEMA功能块功能描述：本功能块的主要功能同SR块。也是用来实现置位与复位的功能。当CLAIM为TRUE时输出为TRUE。当RELEASE为TRUE时输出为FALSE。当两者同是为TRUE是输出为FALSE。本功能块与SR以及RS功能块的最大的不同就是本功能块是同过一个内部变量X来传递值的。语句如下：BUSY:=X;IFCLAIMTHENX:=TRUE;ELSEIFRELEASETHENBUSY:=FALSE;X:=FALSE;END_IF功能块如下图：输入：CLAIM，BOOL型RELEASE，BOOL型输出：BUSY，BOOL型1.2计数器功能块Counter1.2.1CTD功能块功能描述：本功能块是自减记数器。也就是说当信号由低电频变为高电频时进行自减记数。其中CD是输入信号，LOAD是初始化信号，也就是说当LOAD输入为TRUE时功能块开始工作。PV是初始化记数值，也就上通过PV来初始化CV的值。当每有一个输入信号时，则CV减一，直到CV减到0时输出Q有输出为TRUE。功能块如下图：输入：CD，BOOL型LOAD，BOOL型PV，INT型输出：Q，BOOL型CV，INT型1.2.2CTU功能块功能描述：本功能块是自加记数器。也就是说当信号由低电频变为高电频时进行加一记数。其中CU是输入信号，RESET是复位信号，也就是说当LOAD输入为TRUE时功能块复位。CV是当时记数值。当每有一个输入信号时，则CV加一，直到CV加到CV=PV时输出Q有输出为TRUE。功能块如下图：输入：CU，BOOL型RESET，BOOL型PV，INT型输出：Q，BOOL型CV，INT型1.2.3CTUD功能块功能描述：本功能块是一个可以进行自减也可以进行自加的功能块，也就是说它整合了前面两个功能块的功能。当输入用CU、RESET及PV，也就是说当RESET有一个信号，则CV会被初始化为0，此时功能块是用作为自加计数器，对CU进行记数。当CV=PV时在QU端有输出。功能同CTU功能块。当LOAD有一个信号时，则CV会被初始化为PV，此时本功能块会被用作为一个自减计数器。当有输入时则CV减一，当CV=0是QD有输出。功能块如下图：输入：CU，BOOL型CD，BOOL型RESET，BOOL型LOAD，BOOL型PV，INT型输出：QU，BOOL型QD，BOOL型CV，INT型1.3字符串操作函数StringFunctions1.3.1CONCAT函数功能描述：这是一个串连接函数。它的主要功能就是把两个输入串连成一个串。函数块如下图：输入：STR1，STRING型STR2，STRING型输出：由于功能块与函数的区别，函数的输出即返回值是用户自己定义的变量，是STRING型。1.3.2DELETE函数功能描述：本函数是从给定的串中删除给定位置开始的字符串。STR是输入串，LEN是要删除的长度，POS是开始的位置。函数块如下图：输入：STR，STRING型LEN，INT型POS，INT型输出：完成操作后的串，STRING型1.3.3FIND函数功能描述：本函数就是在给定的串中查找所要查的串的位置。给出第个一个字符的位置。函数块如下图：输入：STR1，STRING型STR2，STRING型输出：STR2首字符在STR1中的位置。INT型1.3.4INSERT函数功能描述：本函数就是在串的给定的位置中插入一个串。STR2串插入STR1中的POS位置。函数块如下图：输入：STR1，STRING型STR2，STRING型POS，INT型输出：完成操作后的串，STRING型1.3.5LEFT函数功能描述：从给定的串的左开始取字符串SIZE位。函数块如下图：输入：STR，STRING型SIZE，INT型输出：完成操作后的串，STRING型1.3.6LEN函数功能描述：计算字符串的长度。函数块如下图：输入：STR，STRING型输出：给定的字符串的长度，INT型...
