浅谈建筑材料的检测技术 VIP专享VIP免费

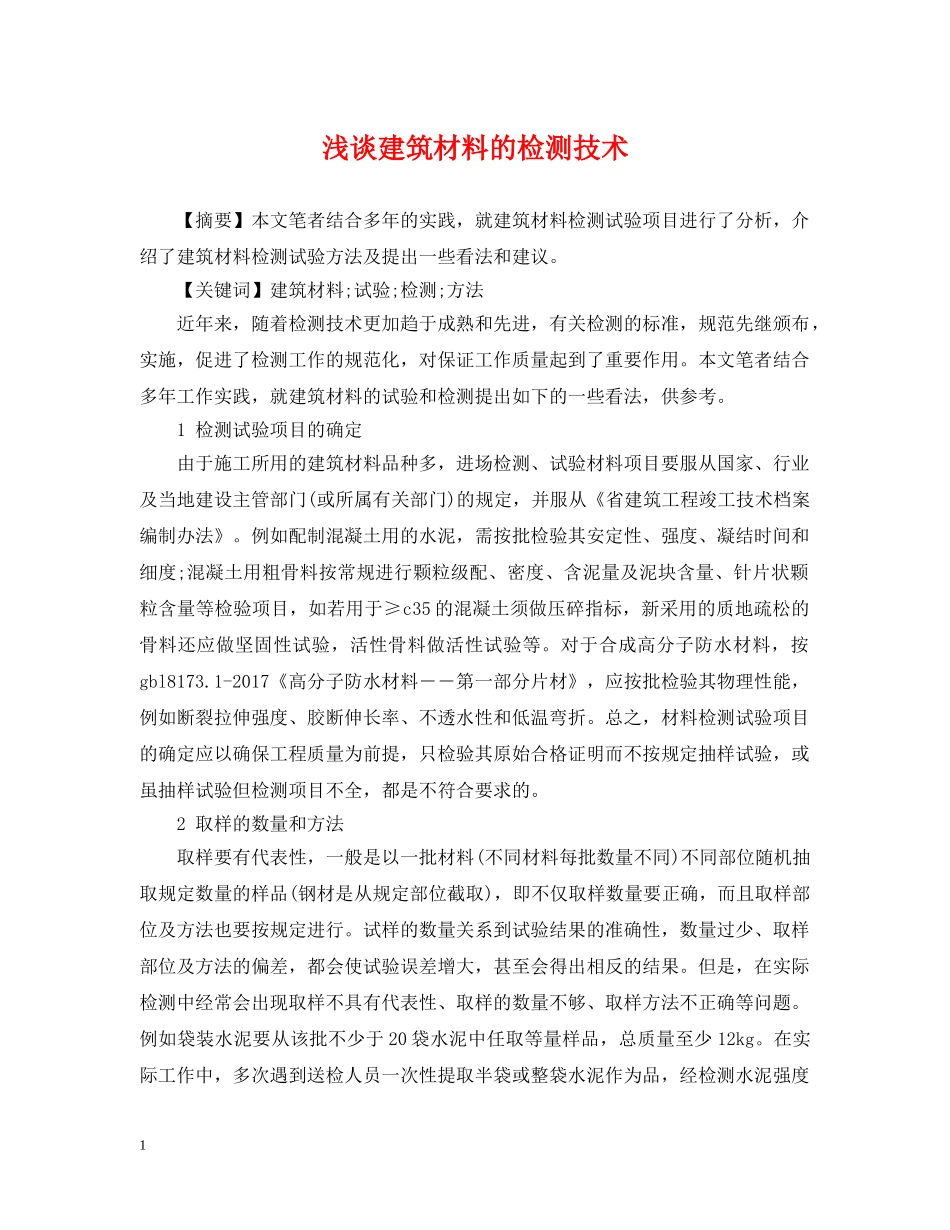

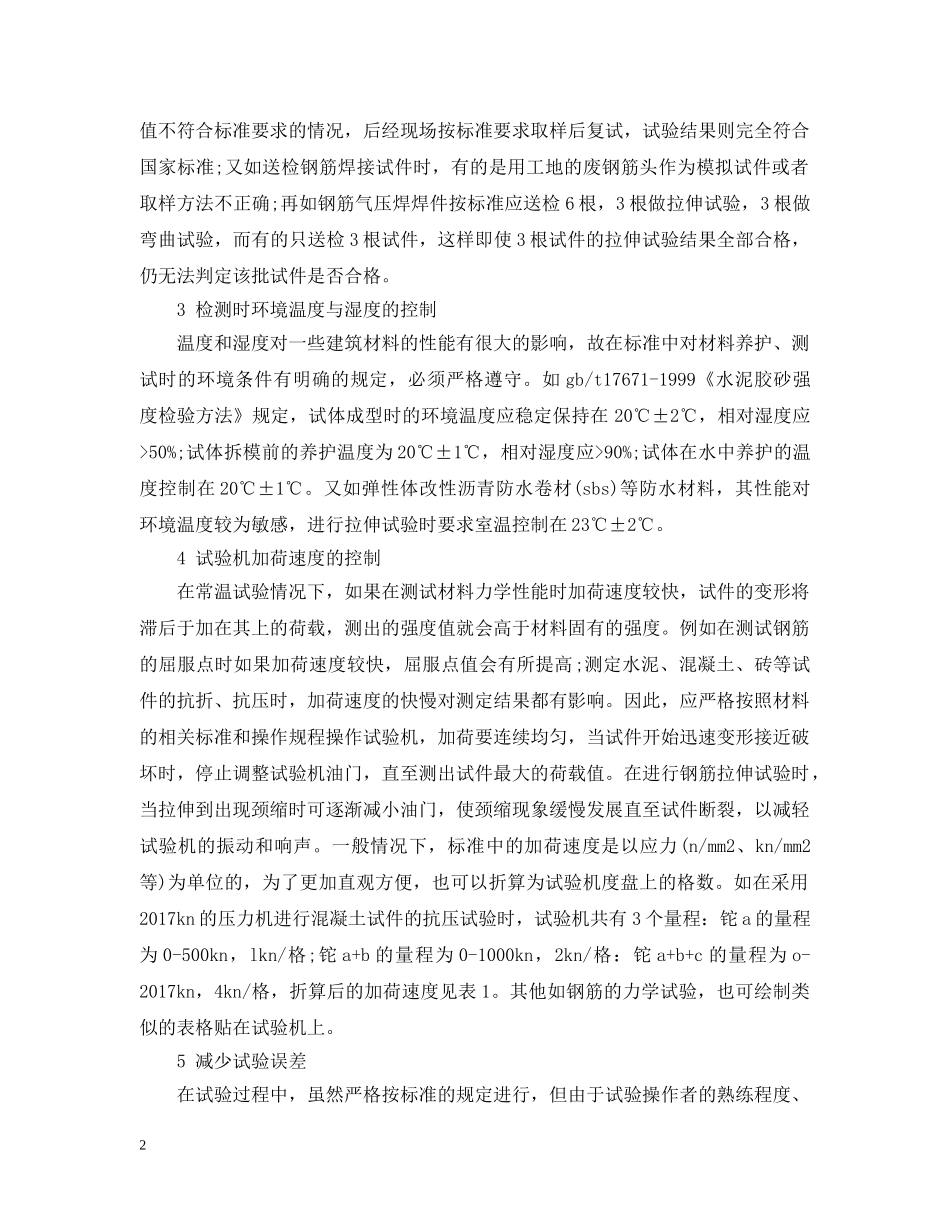

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。浅谈建筑材料的检测技术【摘要】本文笔者结合多年的实践，就建筑材料检测试验项目进行了分析，介绍了建筑材料检测试验方法及提出一些看法和建议。【关键词】建筑材料;试验;检测;方法近年来，随着检测技术更加趋于成熟和先进，有关检测的标准，规范先继颁布，实施，促进了检测工作的规范化，对保证工作质量起到了重要作用。本文笔者结合多年工作实践，就建筑材料的试验和检测提出如下的一些看法，供参考。1检测试验项目的确定由于施工所用的建筑材料品种多，进场检测、试验材料项目要服从国家、行业及当地建设主管部门(或所属有关部门)的规定，并服从《省建筑工程竣工技术档案编制办法》。例如配制混凝土用的水泥，需按批检验其安定性、强度、凝结时间和细度;混凝土用粗骨料按常规进行颗粒级配、密度、含泥量及泥块含量、针片状颗粒含量等检验项目，如若用于≥c35的混凝土须做压碎指标，新采用的质地疏松的骨料还应做坚固性试验，活性骨料做活性试验等。对于合成高分子防水材料，按gbl8173.1-2017《高分子防水材料――第一部分片材》，应按批检验其物理性能，例如断裂拉伸强度、胶断伸长率、不透水性和低温弯折。总之，材料检测试验项目的确定应以确保工程质量为前提，只检验其原始合格证明而不按规定抽样试验，或虽抽样试验但检测项目不全，都是不符合要求的。2取样的数量和方法取样要有代表性，一般是以一批材料(不同材料每批数量不同)不同部位随机抽取规定数量的样品(钢材是从规定部位截取)，即不仅取样数量要正确，而且取样部位及方法也要按规定进行。试样的数量关系到试验结果的准确性，数量过少、取样部位及方法的偏差，都会使试验误差增大，甚至会得出相反的结果。但是，在实际检测中经常会出现取样不具有代表性、取样的数量不够、取样方法不正确等问题。例如袋装水泥要从该批不少于20袋水泥中任取等量样品，总质量至少12kg。在实际工作中，多次遇到送检人员一次性提取半袋或整袋水泥作为品，经检测水泥强度1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。值不符合标准要求的情况，后经现场按标准要求取样后复试，试验结果则完全符合国家标准;又如送检钢筋焊接试件时，有的是用工地的废钢筋头作为模拟试件或者取样方法不正确;再如钢筋气压焊焊件按标准应送检6根，3根做拉伸试验，3根做弯曲试验，而有的只送检3根试件，这样即使3根试件的拉伸试验结果全部合格，仍无法判定该批试件是否合格。3检测时环境温度与湿度的控制温度和湿度对一些建筑材料的性能有很大的影响，故在标准中对材料养护、测试时的环境条件有明确的规定，必须严格遵守。如gb/t17671-1999《水泥胶砂强度检验方法》规定，试体成型时的环境温度应稳定保持在20℃±2℃，相对湿度应>50%;试体拆模前的养护温度为20℃±1℃，相对湿度应>90%;试体在水中养护的温度控制在20℃±1℃。又如弹性体改性沥青防水卷材(sbs)等防水材料，其性能对环境温度较为敏感，进行拉伸试验时要求室温控制在23℃±2℃。4试验机加荷速度的控制在常温试验情况下，如果在测试材料力学性能时加荷速度较快，试件的变形将滞后于加在其上的荷载，测出的强度值就会高于材料固有的强度。例如在测试钢筋的屈服点时如果加荷速度较快，屈服点值会有所提高;测定水泥、混凝土、砖等试件的抗折、抗压时，加荷速度的快慢对测定结果都有影响。因此，应严格按照材料的相关标准和操作规程操作试验机，加荷要连续均匀，当试件开始迅速变形接近破坏时，停止调整试验机油门，直至测出试件最大的荷载值。在进行钢筋拉伸试验时，当拉伸到出现颈缩时可逐渐减小油门，使颈缩现象缓慢发展直至试件断裂，以减轻试验机的振动和响声。一般情况下，标准中的加荷速度是以应力(n/mm2、kn/mm2等)为单位的，为了更加直观方便，也可以折算为试验机度盘上的格数。如在采用2017kn的压力机进行混凝土试件的抗压试验时，试验机共有3个量程：铊a的量程为0-500kn，lkn/格;铊a+b的量程为0-1000kn，2kn/格：铊a+b+c的量程为o-2017kn，4kn/格，折算后的加荷...
