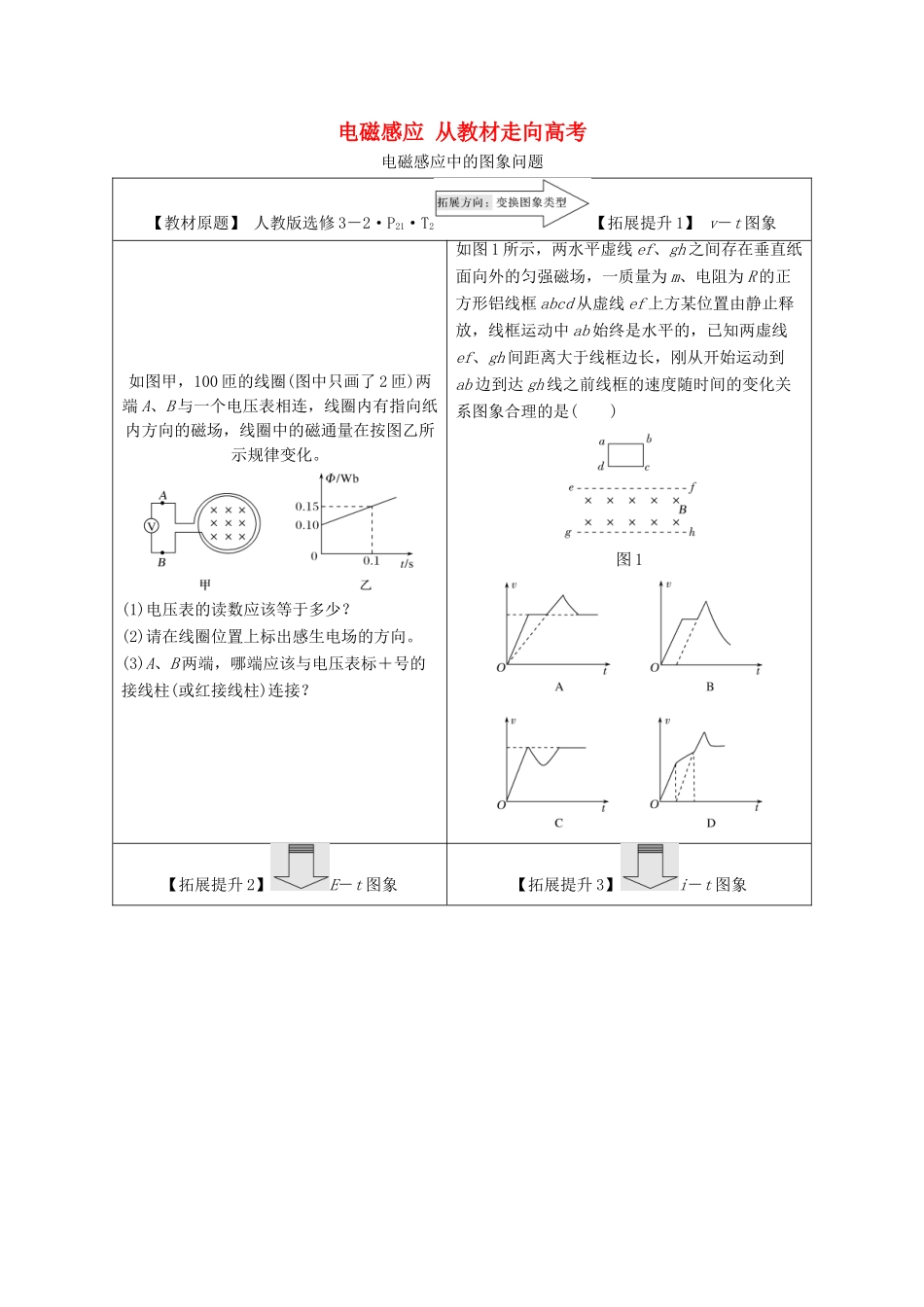

电磁感应从教材走向高考电磁感应中的图象问题【教材原题】人教版选修3－2·P21·T2【拓展提升1】v－t图象如图甲，100匝的线圈(图中只画了2匝)两端A、B与一个电压表相连，线圈内有指向纸内方向的磁场，线圈中的磁通量在按图乙所示规律变化。(1)电压表的读数应该等于多少？(2)请在线圈位置上标出感生电场的方向。(3)A、B两端，哪端应该与电压表标＋号的接线柱(或红接线柱)连接？如图1所示，两水平虚线ef、gh之间存在垂直纸面向外的匀强磁场，一质量为m、电阻为R的正方形铝线框abcd从虚线ef上方某位置由静止释放，线框运动中ab始终是水平的，已知两虚线ef、gh间距离大于线框边长，刚从开始运动到ab边到达gh线之前线框的速度随时间的变化关系图象合理的是()图1【拓展提升2】E－t图象【拓展提升3】i－t图象(多选)(2017·全国卷Ⅱ，20)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图2(a)所示。已知导线框一直向右做匀速直线运动，cd边于t＝0时刻进入磁场。线框中感应电动势随时间变化的图线如图(b)所示(感应电流的方向为顺时针时，感应电动势取正)。下列说法正确的是()图2A.磁感应强度的大小为0.5TB.导线框运动的速度的大小为0.5m/sC.磁感应强度的方向垂直于纸面向外D.在t＝0.4s至t＝0.6s这段时间内，导线框所受的安培力大小为0.1N(2018·全国卷Ⅱ，18)如图3所示，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下。一边长为l的正方形金属线框在导轨上向左匀速运动。线框中感应电流i随时间t变化的正确图线可能是()图3参考答案【拓展提升1】D[线框先做自由落体运动，由线框宽度小于磁场的宽度可知，当ab边进入磁场且cd边未出磁场的过程中，磁通量不变，没有感应电流产生，不受安培力，则线框的加速度与线框自由下落时一样，均为g。若cd边刚好匀速进入磁场，mg＝F安＝，ab边进入磁场后线框又做匀加速运动，cd边出磁场后减速，当达到上述匀速的速度后又做匀速运动，即线框出磁场时的速度不可能小于进入磁场时的速度，故选项A、B错误；若cd边减速进入磁场，线框全部进入后做匀加速运动，达到进磁场的速度时不可能匀速；若cd边加速进入磁场，全部进入后做匀加速运动，当cd边出磁场时线框有可能加速、匀速、减速，故选项C错误，D正确。]【拓展提升2】BC[由E－t图象可知，线框经过0.2s全部进入磁场，则速度v＝＝m/s＝0.5m/s，选项B正确；由图象可知，E＝0.01V，根据E＝Blv得，B＝＝T＝0.2T，选项A错误；根据右手定则及正方向的规定可知，磁感应强度的方向垂直于纸面向外，选项C正确；在t＝0.4s至t＝0.6s这段时间内，导线框中的感应电流I＝＝A＝2A,所受的安培力大小为F＝BIl＝0.2×2×0.1N＝0.04N，选项D错误。]【拓展提升3】D[设线框运动的速度为v，则线框向左匀速运动第一个的时间内，线框切割磁感线运动产生的电动势为E＝2Bdv(d为导轨间距)，电流i＝，回路中电流方向为顺时针；第二个的时间内，线框切割磁感线运动产生的电动势为零，电流为零；第三个的时间内，线框切割磁感线运动产生的电动势为E＝2Bdv，电流i＝，回路中电流方向为逆时针，所以D正确。]
