（鲁京津琼）高考物理总复习 第八章 恒定电流 第1讲 电路的基本概念和规律教案-人教版高三全册物理教案VIP免费

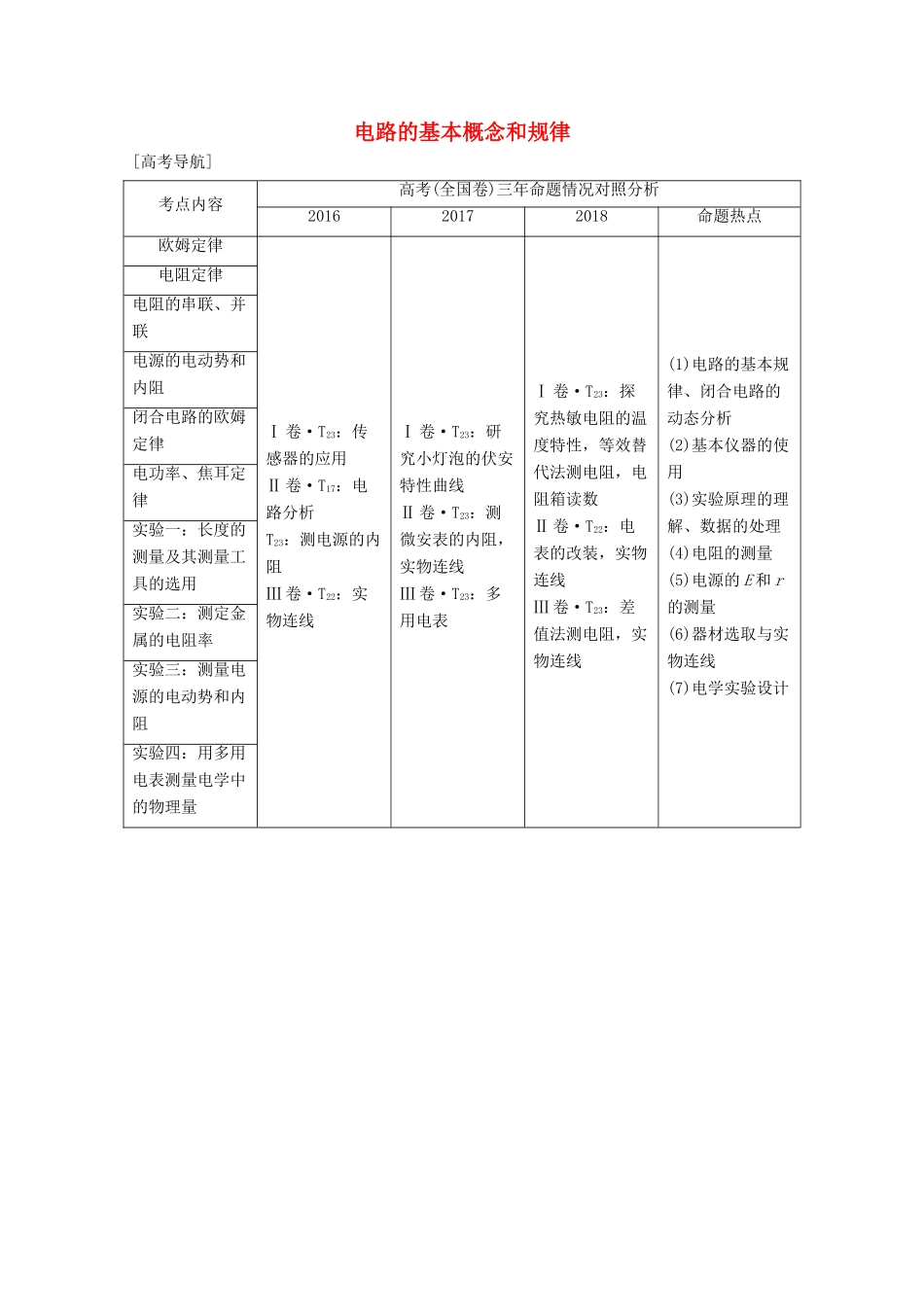

电路的基本概念和规律[高考导航]考点内容高考(全国卷)三年命题情况对照分析201620172018命题热点欧姆定律Ⅰ卷·T23：传感器的应用Ⅱ卷·T17：电路分析T23：测电源的内阻Ⅲ卷·T22：实物连线Ⅰ卷·T23：研究小灯泡的伏安特性曲线Ⅱ卷·T23：测微安表的内阻，实物连线Ⅲ卷·T23：多用电表Ⅰ卷·T23：探究热敏电阻的温度特性，等效替代法测电阻，电阻箱读数Ⅱ卷·T22：电表的改装，实物连线Ⅲ卷·T23：差值法测电阻，实物连线(1)电路的基本规律、闭合电路的动态分析(2)基本仪器的使用(3)实验原理的理解、数据的处理(4)电阻的测量(5)电源的E和r的测量(6)器材选取与实物连线(7)电学实验设计电阻定律电阻的串联、并联电源的电动势和内阻闭合电路的欧姆定律电功率、焦耳定律实验一：长度的测量及其测量工具的选用实验二：测定金属的电阻率实验三：测量电源的电动势和内阻实验四：用多用电表测量电学中的物理量第1讲电路的基本概念和规律知识排查电流、欧姆定律1.电流(1)定义：自由电荷的定向移动形成电流(2)方向：规定为正电荷定向移动的方向。其中n为导体中单位体积内自由电荷的个数，q为每个自由电荷的电荷量，S为导体的横截面积，v为自由电荷定向移动的速率。2.欧姆定律(1)内容：导体中的电流I跟导体两端的电压U成正比，跟导体的电阻R成反比。(2)公式：I＝。(3)适用条件：适用于金属导电和电解液导电等纯电阻电路，不适用于气体导电和半导体导电。3.伏安特性曲线(1)定义：纵坐标表示电流I、横坐标表示电压U的关系图线。(2)线性元件：伏安特性曲线是直线的电学元件。(3)非线性元件：伏安特性曲线为曲线的电学元件。电阻定律1.电阻定律(1)内容：同种材料的导体，其电阻跟它的长度成正比，与它的横截面积成反比，导体的电阻还与构成它的材料有关。(2)表达式：R＝ρ。2.电阻率(1)计算式：ρ＝R。(2)物理意义：反映导体的导电性能，是导体材料本身的属性。(3)电阻率与温度的关系金属的电阻率随温度升高而增大，半导体的电阻率随温度升高而减小。电功和焦耳定律1.电功(1)公式：W＝qU＝UIt。(2)电功率：P＝＝UI。2.电热(1)焦耳定律：Q＝I2Rt。(2)热功率：P＝I2R。小题速练1.思考判断(1)由于规定正电荷定向移动方向为电流方向，所以电流是矢量。()(2)由R＝知，导体的电阻与导体两端电压成正比，与流过导体的电流成反比。()(3)由ρ＝知，导体的电阻率与导体的电阻和横截面积的乘积成正比，与导体的长度成反比。()(4)公式W＝t＝I2Rt可适用于所有电路。()答案(1)×(2)×(3)×(4)×2.某兴趣小组调查一条河流的水质情况，通过计算结果表明，被污染的河里一分钟内有相当于6C的正离子和9C的负离子向下游流去，则取样时这条河流的等效电流大小和方向分别是()A.0.25A顺流而下B.0.05A顺流而下C.0.25A逆流而上D.0.05A逆流而上解析在1min内通过横截面的总电荷量应为q＝6C－9C＝－3C，所以电流I＝＝0.05A，方向与河水的流动方向相反，即电流的方向为逆流而上，选项D正确。答案D3.(2019·临沂模拟)如图1所示，一段长为a、宽为b、高为c(a>b>c)的长方体金属导体，将其中的两个对立面接入电路中时，最大的电阻为R，则最小的电阻为()图1A.B.C.D.R解析根据电阻定律知，最大电阻为R＝ρ，最小电阻为R′＝ρ＝ρ×＝，选项A正确。答案A4.有三个用电器，分别为日光灯、电烙铁和电风扇，它们的额定电压和额定功率均为“220V60W”，现让它们在额定电压下工作相同时间，产生的热量()A.日光灯最多B.电烙铁最多C.电风扇最多D.一样多解析电烙铁是纯电阻用电器，电流通过它全部用来发热，选项B正确。答案B欧姆定律与电阻定律的应用1.电阻与电阻率的关系电阻率是影响导体电阻大小的因素之一，导体的长度、横截面积一定时，导体材料的电阻率越大，导体的电阻越大。2.电阻的决定式和定义式的比较公式决定式R＝ρ定义式R＝区别指明了电阻的决定因素提供了一种测定电阻的方法，电阻R与U和I无关适用于粗细均匀的金属导体和分布均匀的导电介质适用于任何纯电阻导体【例1】两根完全相同的金属裸导线A和B，如果把导线A均匀拉长到原来的2倍，电阻为RA′，导线B对折后绞合起来，电阻为RB′，然后分别加上相同的电压，求：(1)它们的电阻之...
