（课标版）高考物理一轮复习 第一章 直线运动 实验一 研究匀变速直线运动教案-人教版高三全册物理教案VIP免费

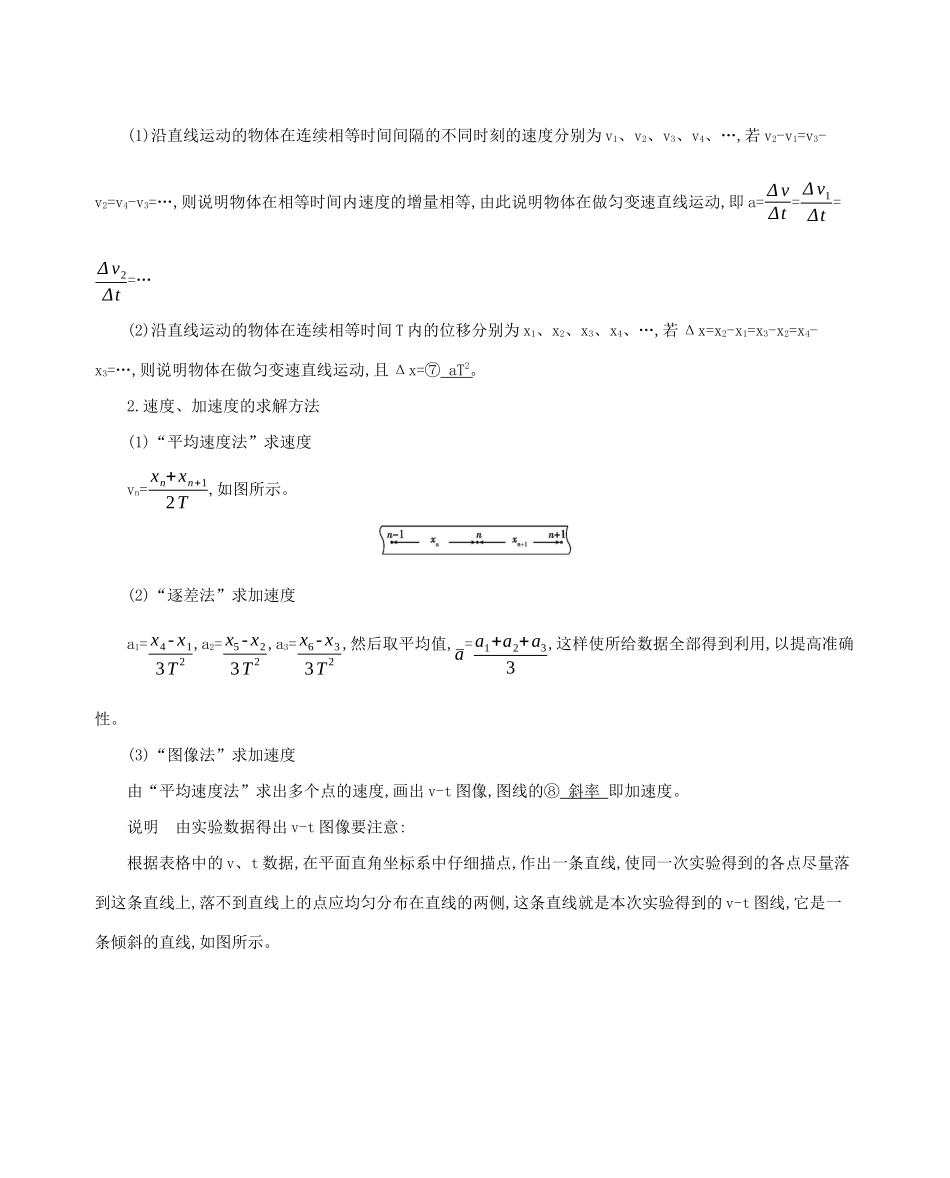

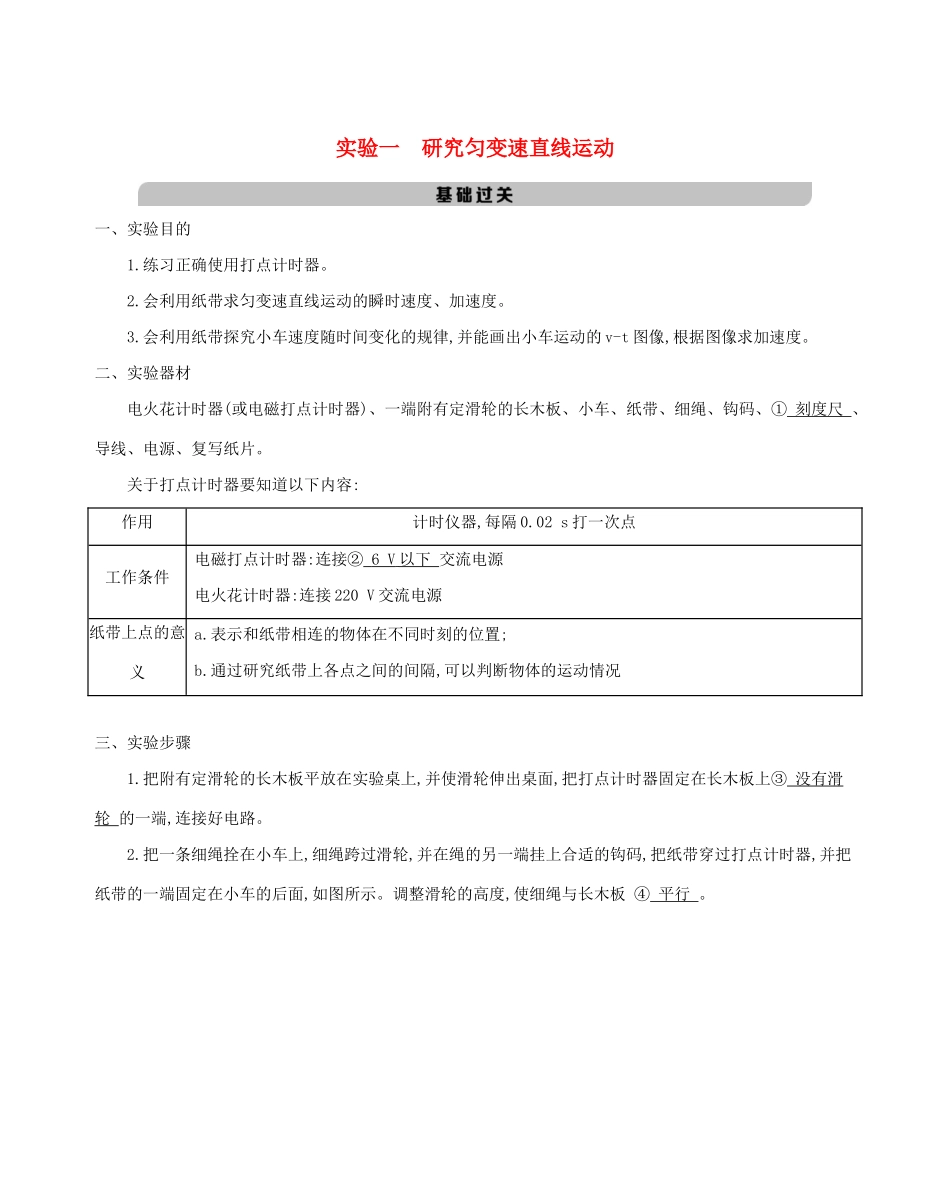

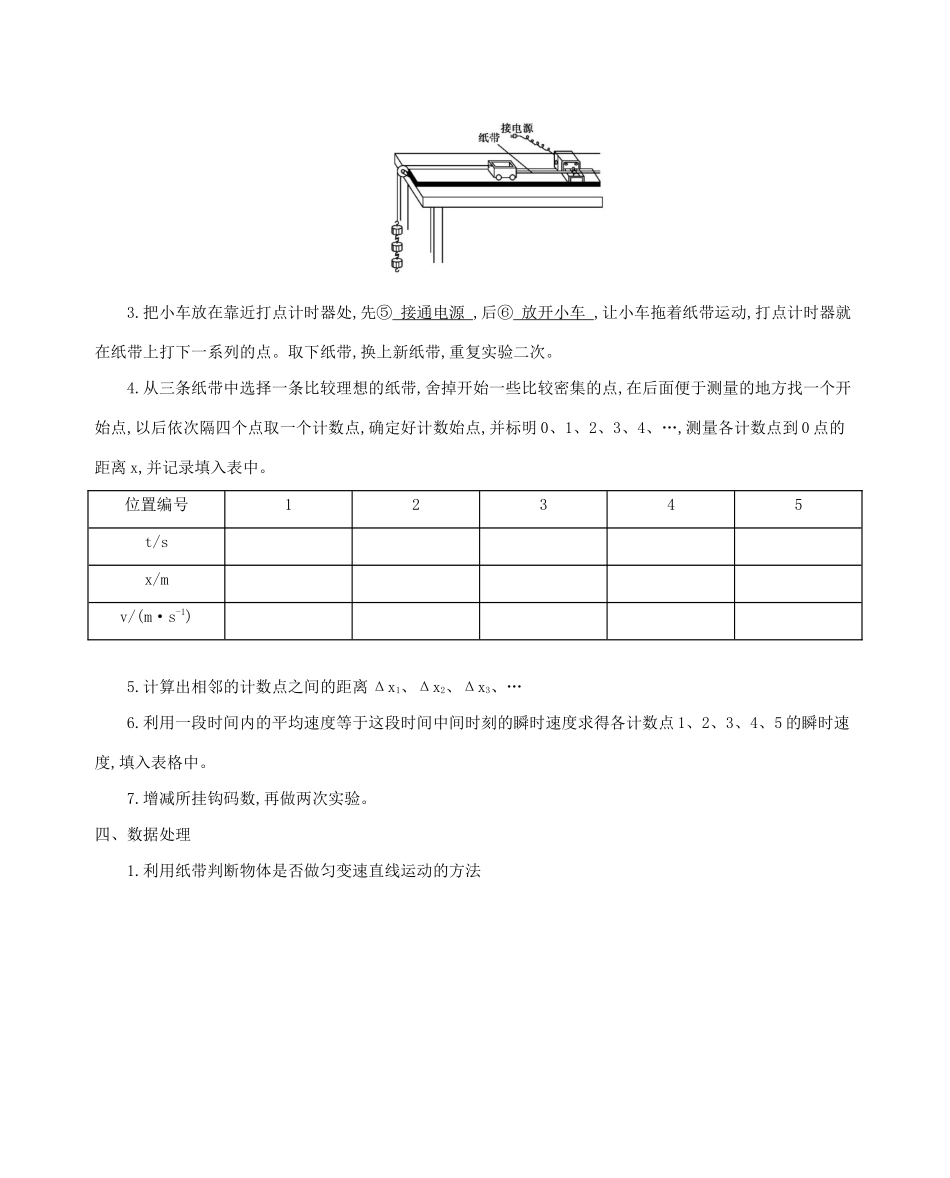

实验一研究匀变速直线运动一、实验目的1.练习正确使用打点计时器。2.会利用纸带求匀变速直线运动的瞬时速度、加速度。3.会利用纸带探究小车速度随时间变化的规律,并能画出小车运动的v-t图像,根据图像求加速度。二、实验器材电火花计时器(或电磁打点计时器)、一端附有定滑轮的长木板、小车、纸带、细绳、钩码、①刻度尺、导线、电源、复写纸片。关于打点计时器要知道以下内容:作用计时仪器,每隔0.02s打一次点工作条件电磁打点计时器:连接②6V以下交流电源电火花计时器:连接220V交流电源纸带上点的意义a.表示和纸带相连的物体在不同时刻的位置;b.通过研究纸带上各点之间的间隔,可以判断物体的运动情况三、实验步骤1.把附有定滑轮的长木板平放在实验桌上,并使滑轮伸出桌面,把打点计时器固定在长木板上③没有滑轮的一端,连接好电路。2.把一条细绳拴在小车上,细绳跨过滑轮,并在绳的另一端挂上合适的钩码,把纸带穿过打点计时器,并把纸带的一端固定在小车的后面,如图所示。调整滑轮的高度,使细绳与长木板④平行。3.把小车放在靠近打点计时器处,先⑤接通电源,后⑥放开小车,让小车拖着纸带运动,打点计时器就在纸带上打下一系列的点。取下纸带,换上新纸带,重复实验二次。4.从三条纸带中选择一条比较理想的纸带,舍掉开始一些比较密集的点,在后面便于测量的地方找一个开始点,以后依次隔四个点取一个计数点,确定好计数始点,并标明0、1、2、3、4、…,测量各计数点到0点的距离x,并记录填入表中。位置编号12345t/sx/mv/(m·s-1)5.计算出相邻的计数点之间的距离Δx1、Δx2、Δx3、…6.利用一段时间内的平均速度等于这段时间中间时刻的瞬时速度求得各计数点1、2、3、4、5的瞬时速度,填入表格中。7.增减所挂钩码数,再做两次实验。四、数据处理1.利用纸带判断物体是否做匀变速直线运动的方法(1)沿直线运动的物体在连续相等时间间隔的不同时刻的速度分别为v1、v2、v3、v4、…,若v2-v1=v3-v2=v4-v3=…,则说明物体在相等时间内速度的增量相等,由此说明物体在做匀变速直线运动,即a=ΔvΔt=Δv1Δt=Δv2Δt=…(2)沿直线运动的物体在连续相等时间T内的位移分别为x1、x2、x3、x4、…,若Δx=x2-x1=x3-x2=x4-x3=…,则说明物体在做匀变速直线运动,且Δx=⑦aT2。2.速度、加速度的求解方法(1)“平均速度法”求速度vn=xn+xn+12T,如图所示。(2)“逐差法”求加速度a1=x4-x13T2,a2=x5-x23T2,a3=x6-x33T2,然后取平均值,a=a1+a2+a33,这样使所给数据全部得到利用,以提高准确性。(3)“图像法”求加速度由“平均速度法”求出多个点的速度,画出v-t图像,图线的⑧斜率即加速度。说明由实验数据得出v-t图像要注意:根据表格中的v、t数据,在平面直角坐标系中仔细描点,作出一条直线,使同一次实验得到的各点尽量落到这条直线上,落不到直线上的点应均匀分布在直线的两侧,这条直线就是本次实验得到的v-t图线,它是一条倾斜的直线,如图所示。五、误差分析1.根据纸带测量的位移有误差。2.电源频率不稳定,造成相邻两点的时间间隔不完全相等。3.纸带运动时打点不稳定引起测量误差。4.用作图法,作出的v-t图线并不是一条直线。5.木板的粗糙程度并非完全相同,这样测量得到的加速度只能是所测量段的平均加速度。考点一实验原理和实验操作例1用图1所示的实验装置研究小车速度随时间变化的规律。图1主要实验步骤如下:a.安装好实验器材,接通电源后,让拖着纸带的小车沿长木板运动,重复几次。b.选出一条点迹清晰的纸带,找一个合适的点当作计时起点O(t=0),然后每隔相同的时间间隔T选取一个计数点,如图2中A、B、C、D、E、F……所示。图2c.通过测量、计算可以得到在打A、B、C、D、E……点时小车的速度,分别记作v1、v2、v3、v4、v5……d.以速度v为纵轴、时间t为横轴建立直角坐标系,在坐标纸上描点,如图3所示。图3结合上述实验步骤,请你完成下列任务:(1)在下列仪器和器材中,还需要使用的有和(填选项前的字母)。A.电压合适的50Hz交流电源B.电压可调的直流电源C.刻度尺D.秒表E.天平(含砝码)(2)在图3中已标出计数点A、B、D、E对应的坐标点,请在该图中标出计数点C对应的坐标点,并画出v-t图像。(3)观察v-t图像,可以判断小车做匀变速直线运动,其依据是。v-t图像斜...
