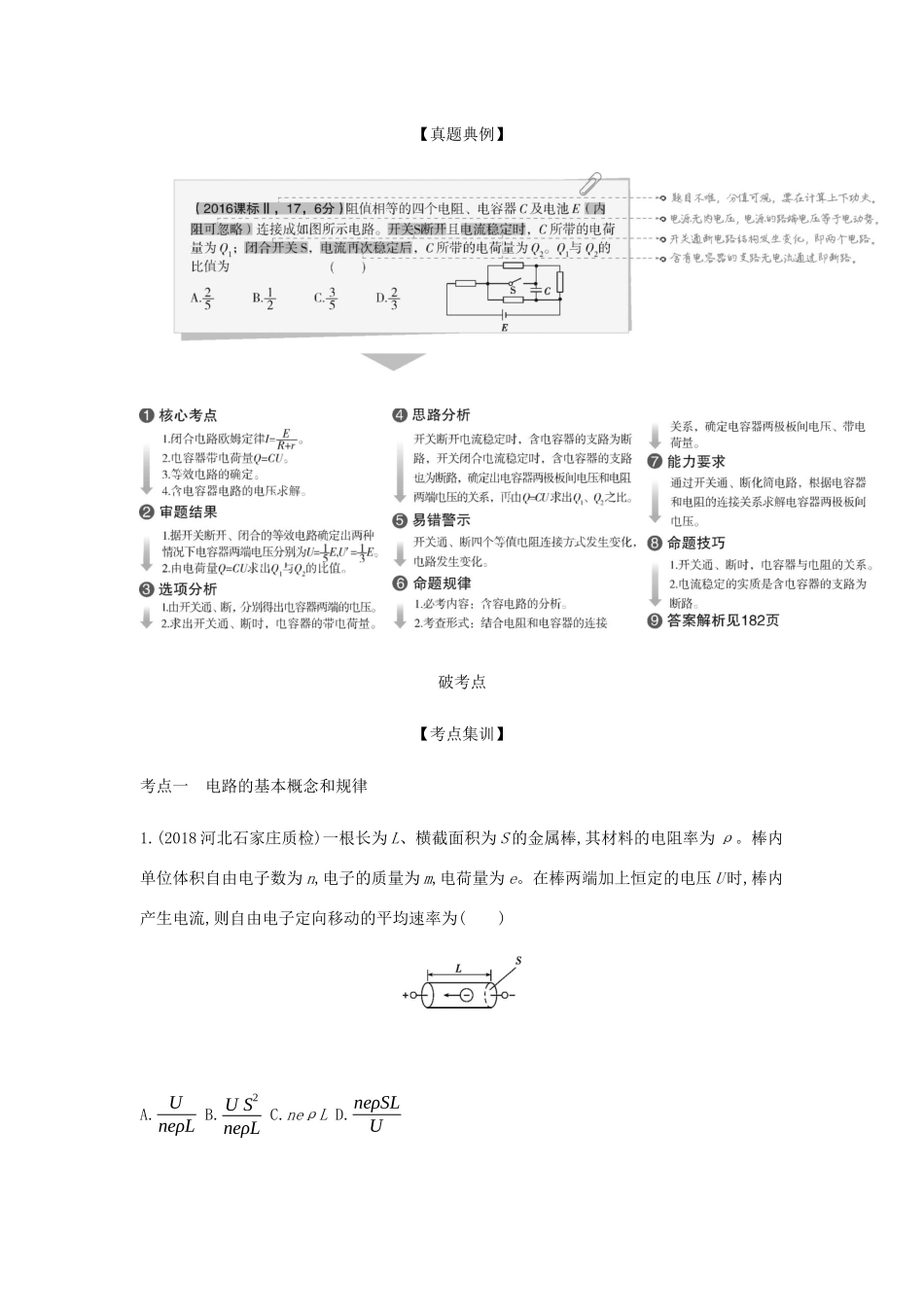

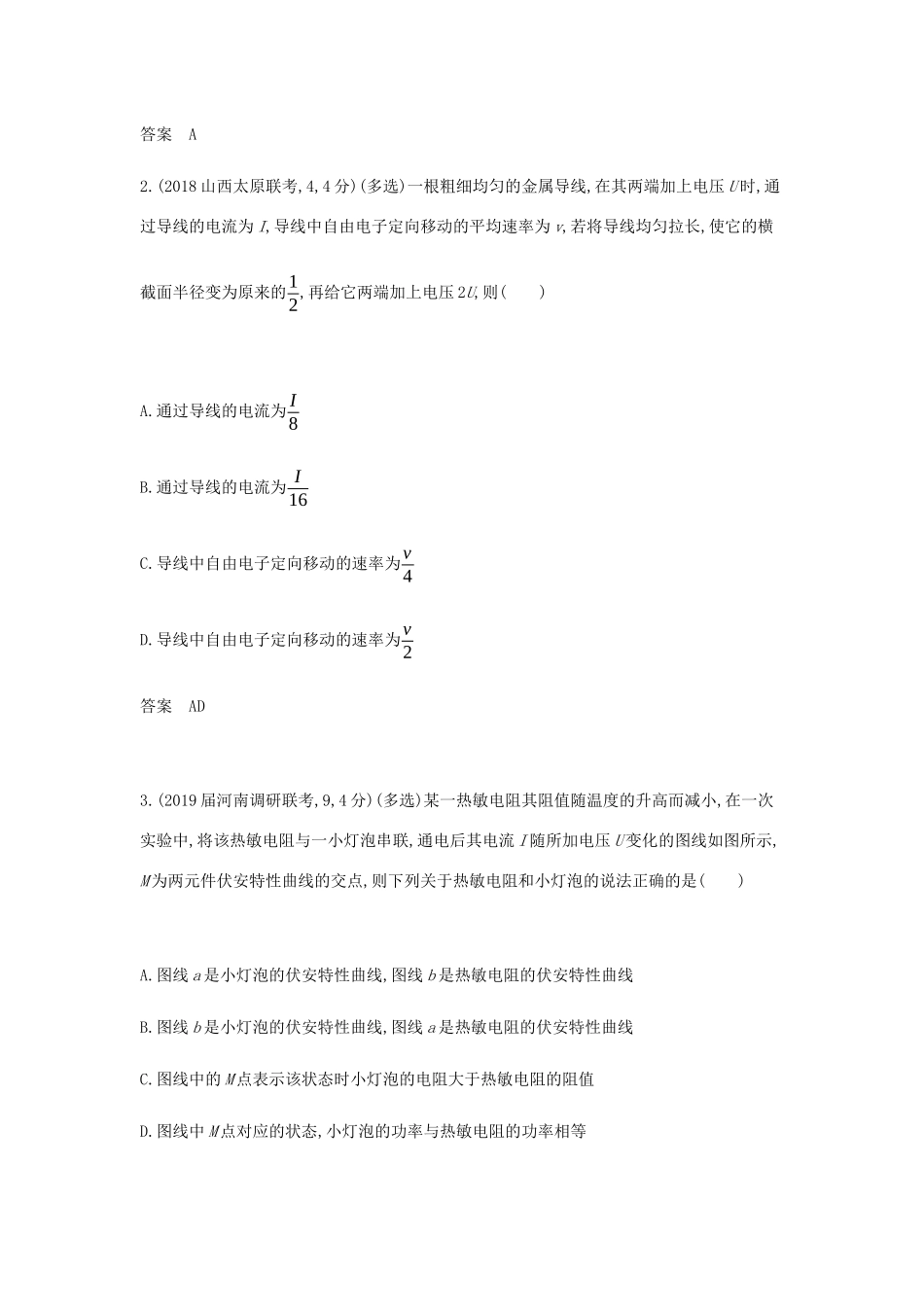

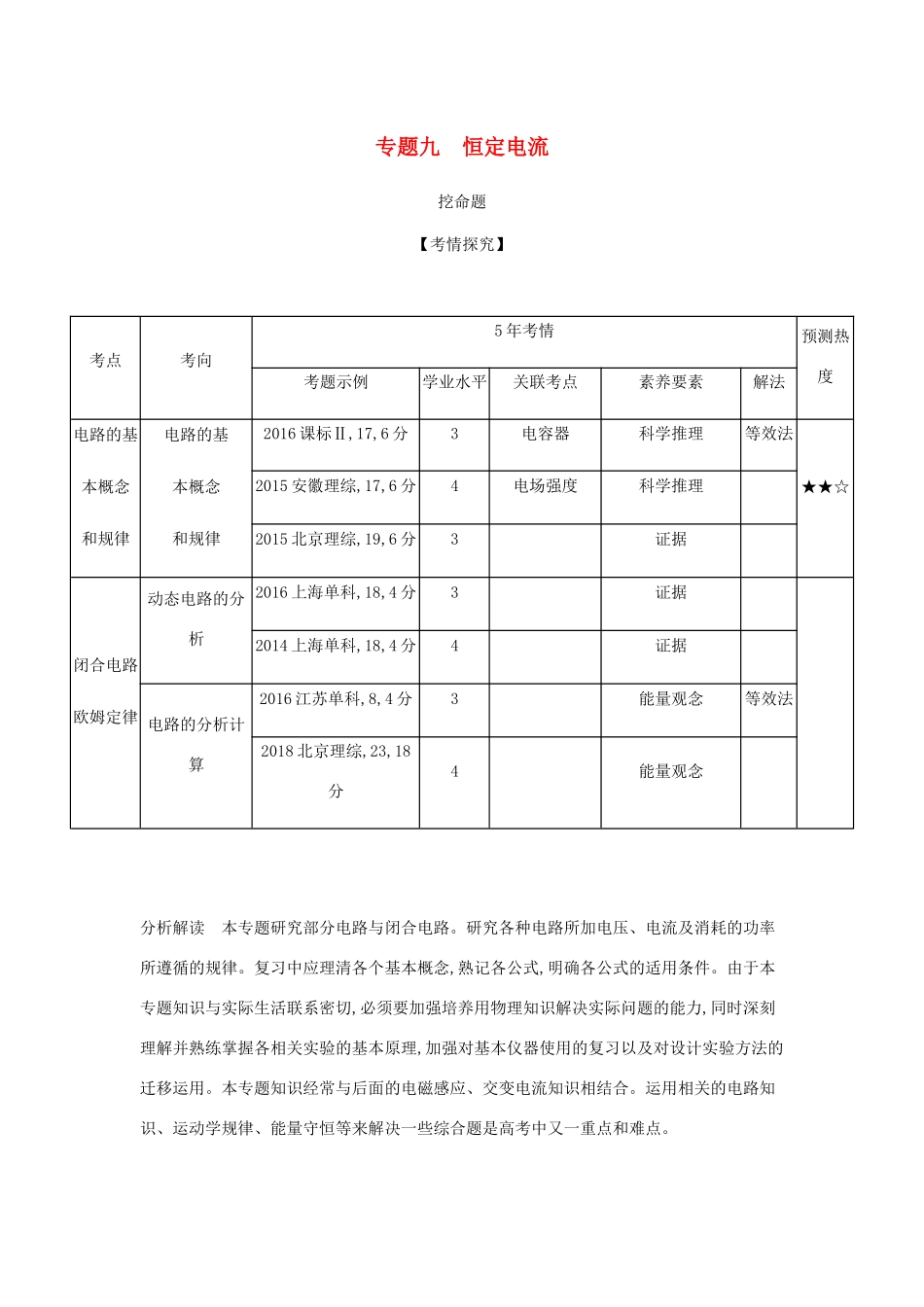

专题九恒定电流挖命题【考情探究】考点考向5年考情预测热度考题示例学业水平关联考点素养要素解法电路的基本概念和规律电路的基本概念和规律2016课标Ⅱ,17,6分3电容器科学推理等效法★★☆2015安徽理综,17,6分4电场强度科学推理2015北京理综,19,6分3证据闭合电路欧姆定律动态电路的分析2016上海单科,18,4分3证据2014上海单科,18,4分4证据电路的分析计算2016江苏单科,8,4分3能量观念等效法2018北京理综,23,18分4能量观念分析解读本专题研究部分电路与闭合电路。研究各种电路所加电压、电流及消耗的功率所遵循的规律。复习中应理清各个基本概念,熟记各公式,明确各公式的适用条件。由于本专题知识与实际生活联系密切,必须要加强培养用物理知识解决实际问题的能力,同时深刻理解并熟练掌握各相关实验的基本原理,加强对基本仪器使用的复习以及对设计实验方法的迁移运用。本专题知识经常与后面的电磁感应、交变电流知识相结合。运用相关的电路知识、运动学规律、能量守恒等来解决一些综合题是高考中又一重点和难点。【真题典例】破考点【考点集训】考点一电路的基本概念和规律1.(2018河北石家庄质检)一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为()A.UneρLB.US2neρLC.neρLD.neρSLU答案A2.(2018山西太原联考,4,4分)(多选)一根粗细均匀的金属导线,在其两端加上电压U时,通过导线的电流为I,导线中自由电子定向移动的平均速率为v,若将导线均匀拉长,使它的横截面半径变为原来的12,再给它两端加上电压2U,则()A.通过导线的电流为I8B.通过导线的电流为I16C.导线中自由电子定向移动的速率为v4D.导线中自由电子定向移动的速率为v2答案AD3.(2019届河南调研联考,9,4分)(多选)某一热敏电阻其阻值随温度的升高而减小,在一次实验中,将该热敏电阻与一小灯泡串联,通电后其电流I随所加电压U变化的图线如图所示,M为两元件伏安特性曲线的交点,则下列关于热敏电阻和小灯泡的说法正确的是()A.图线a是小灯泡的伏安特性曲线,图线b是热敏电阻的伏安特性曲线B.图线b是小灯泡的伏安特性曲线,图线a是热敏电阻的伏安特性曲线C.图线中的M点表示该状态时小灯泡的电阻大于热敏电阻的阻值D.图线中M点对应的状态,小灯泡的功率与热敏电阻的功率相等答案BD4.(2019届湖南三湘名校联盟质检,12,10分)如图所示,A为电解槽,M为电动机,N为电热炉,恒定电压U=12V,电解槽内阻RA=2Ω,当S1闭合,S2、S3断开时,A示数为6A;当S2闭合,S1、S3断开时,A示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,A示数为4A。求:(1)电热炉的电阻及发热功率;(2)电动机的内阻;(3)在电解槽工作时,电能转化为化学能的功率为多少。答案(1)2Ω72W(2)1Ω(3)16W考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是()A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.(2017河北五校联考,7)(多选)如图所示的电路,电源两端电压保持不变,R1为滑动变阻器,R2、R3为定值电阻。闭合开关S,将滑片P由a端向b端滑动一段距离后,电压表V1、V2示数变化的大小分别为ΔU1、ΔU2,电流表示数变化的大小为ΔI。下列判断正确的是()A.ΔU2大于ΔU1B.ΔU2ΔI与ΔU1ΔI的差值等于R2C.R2和R3消耗的电功率的和增加了ΔU2·ΔID.电压表V1示数变小、电压表V2示数变大,电流表示数变大答案ABD3.(2019届福建厦门质检,4,4分)将一电源与一电阻箱连接成闭合回路,测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示,由此可知()A.电源最大输出功率可能大于45WB.电源内阻一定等于5ΩC.电源电动势为45VD.电阻箱所消耗功率P最大时,电源效率大于50%答案B4.(2018河南开封模拟,16,10分)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。R0是定值电阻,R是可变电阻(调温开关),其电阻值均不受...
