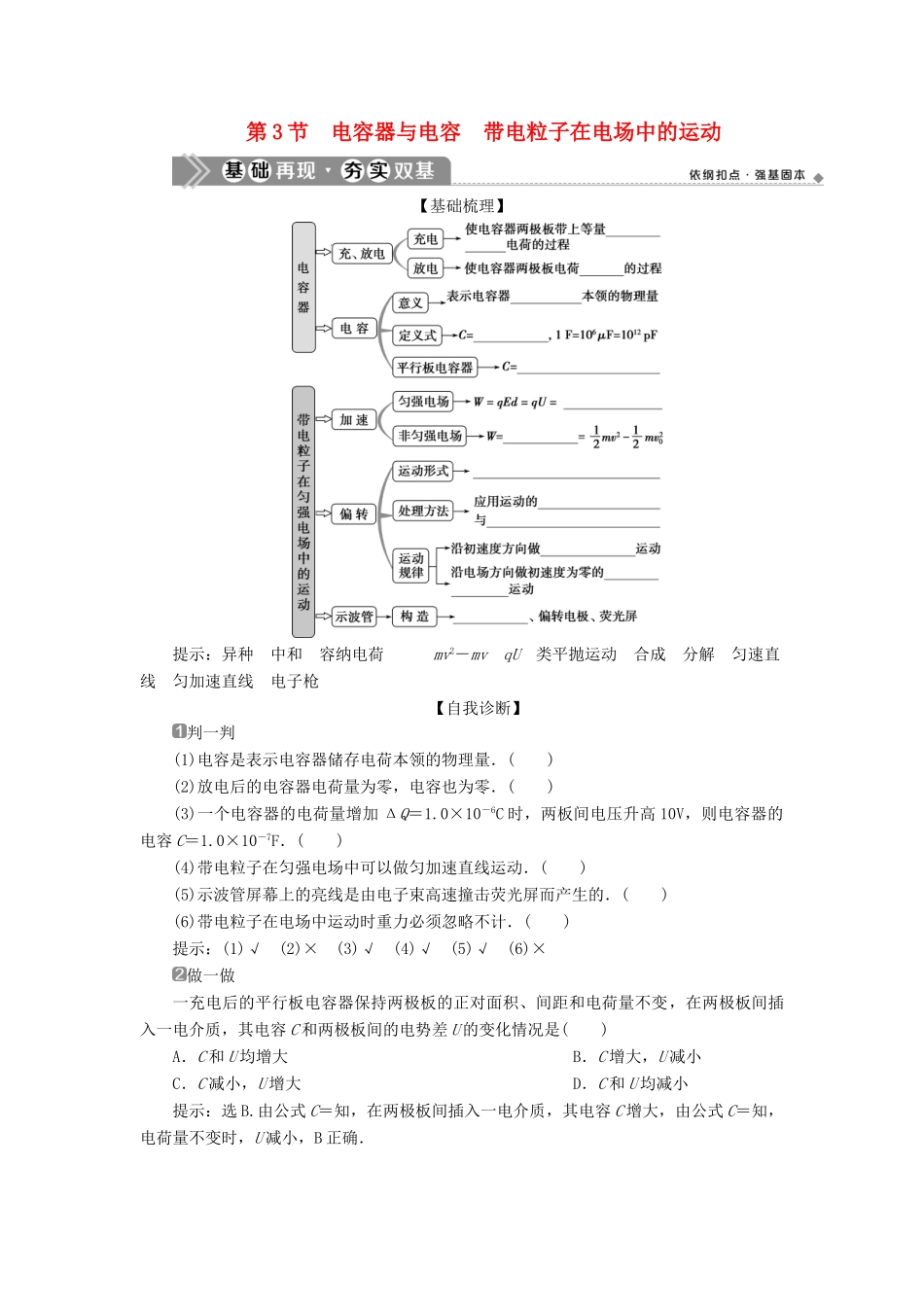

第3节电容器与电容带电粒子在电场中的运动【基础梳理】提示：异种中和容纳电荷mv2－mvqU类平抛运动合成分解匀速直线匀加速直线电子枪【自我诊断】判一判(1)电容是表示电容器储存电荷本领的物理量．()(2)放电后的电容器电荷量为零，电容也为零．()(3)一个电容器的电荷量增加ΔQ＝1.0×10－6C时，两板间电压升高10V，则电容器的电容C＝1.0×10－7F．()(4)带电粒子在匀强电场中可以做匀加速直线运动．()(5)示波管屏幕上的亮线是由电子束高速撞击荧光屏而产生的．()(6)带电粒子在电场中运动时重力必须忽略不计．()提示：(1)√(2)×(3)√(4)√(5)√(6)×做一做一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C和两极板间的电势差U的变化情况是()A．C和U均增大B．C增大，U减小C．C减小，U增大D．C和U均减小提示：选B.由公式C＝知，在两极板间插入一电介质，其电容C增大，由公式C＝知，电荷量不变时，U减小，B正确．电容器及电容器的动态分析【知识提炼】1．电容C是用比值定义法定义的物理量．电容器的电容C可以用比值来量度，但电容器的电容C与Q、U的大小无关．2．两类动态问题的分析过程(1)第一类动态变化：两极板间电压U恒定不变(2)第二类动态变化：电容器所带电荷量Q恒定不变【典题例析】(2019·4月浙江选考)下列器件中是电容器的是()[解析]A是滑动变阻器，C是电阻箱，D是定值电阻，B是电容器，故B正确．[答案]B【题组过关】考向1对电容的理解1．(2019·4月浙江选考)下列式子属于比值定义物理量的是()A．t＝B．a＝C．C＝D．I＝解析：选C.时间是基本物理量，t＝不是时间的比值定义式，故A错误；加速度的比值定义式应为a＝，故B错误；C＝是电容的比值定义式，故C正确；电流的比值定义式应为I＝，故D错误．考向2两极板间电压U恒定不变2．(多选)(2020·舟山质检)如图所示，电路中A、B为两块竖直放置的金属板，C是一只静电计，开关S合上后，静电计指针张开一个角度，下述做法可使静电计指针张角增大的是()A．使A、B两板靠近一些B．使A、B两板正对面积减小一些C．断开S后，使B板向右平移一些D．断开S后，使A、B正对面积减小一些解析：选CD.静电计显示的是A、B两极板间的电压，指针张角越大，表示两板间的电压越高．当合上S后，A、B两板与电源两极相连，板间电压等于电源电压不变，静电计指针张角不变；当断开S后，板间距离增大，正对面积减小，都将使A、B两板间的电容变小，而电容器所带的电荷量不变，由C＝可知，板间电压U增大，从而静电计指针张角增大，所以选项C、D正确．考向3电容器所带电荷量Q恒定不变3．(多选)如图所示，用静电计可以测量已充电的平行板电容器两极板间的电势差U，现使B板带正电，则下列判断正确的是()A．增大两极板之间的距离，静电计指针张角变大B．将A板稍微上移，静电计指针张角将变大C．若将玻璃板插入两板之间，则静电计指针张角变大D．若将A板拿走，则静电计指针张角变为零解析：选AB.电容器上所带电荷量一定，由公式C＝，当d变大时，C变小，再由C＝得U变大；当A板上移时，正对面积S变小，C也变小，U变大；当插入玻璃板时，C变大，U变小；当将A板拿走时，相当于使d变得更大，C更小，故U应更大，故选AB.考向4电容器动态分析与电场性质4．(2020·金华质检)如图所示，平行板电容器与电源相接，充电后切断电源，然后将电介质插入电容器极板间，则两板间的电势差U及板间场强E的变化情况为()A．U变大，E变大B．U变小，E变小C．U不变，E不变D．U变小，E不变解析：选B.当平行板电容器充电后切断电源，极板所带电荷量Q保持不变，插入电介质后，电容器的电容C变大，由U＝知U将变小，而由E＝可知，板间场强E也将变小，选项B正确．平行板电容器的动态分析方法(1)确定不变量→分析是电压不变还是所带电荷量不变．(2)用决定式C＝分析平行板电容器电容的变化．(3)用定义式C＝分析电容器所带电荷量或两极板间电压的变化．(4)用E＝分析电容器极板间电场强度的变化．带电粒子在电场中的直线运动【题组过关】1．(多选)(2020·湖州调研)如图所示，两块水平放置的平行正对的金属板A、B与电池相连，在两板中点M处有一个带电液滴处于静...
