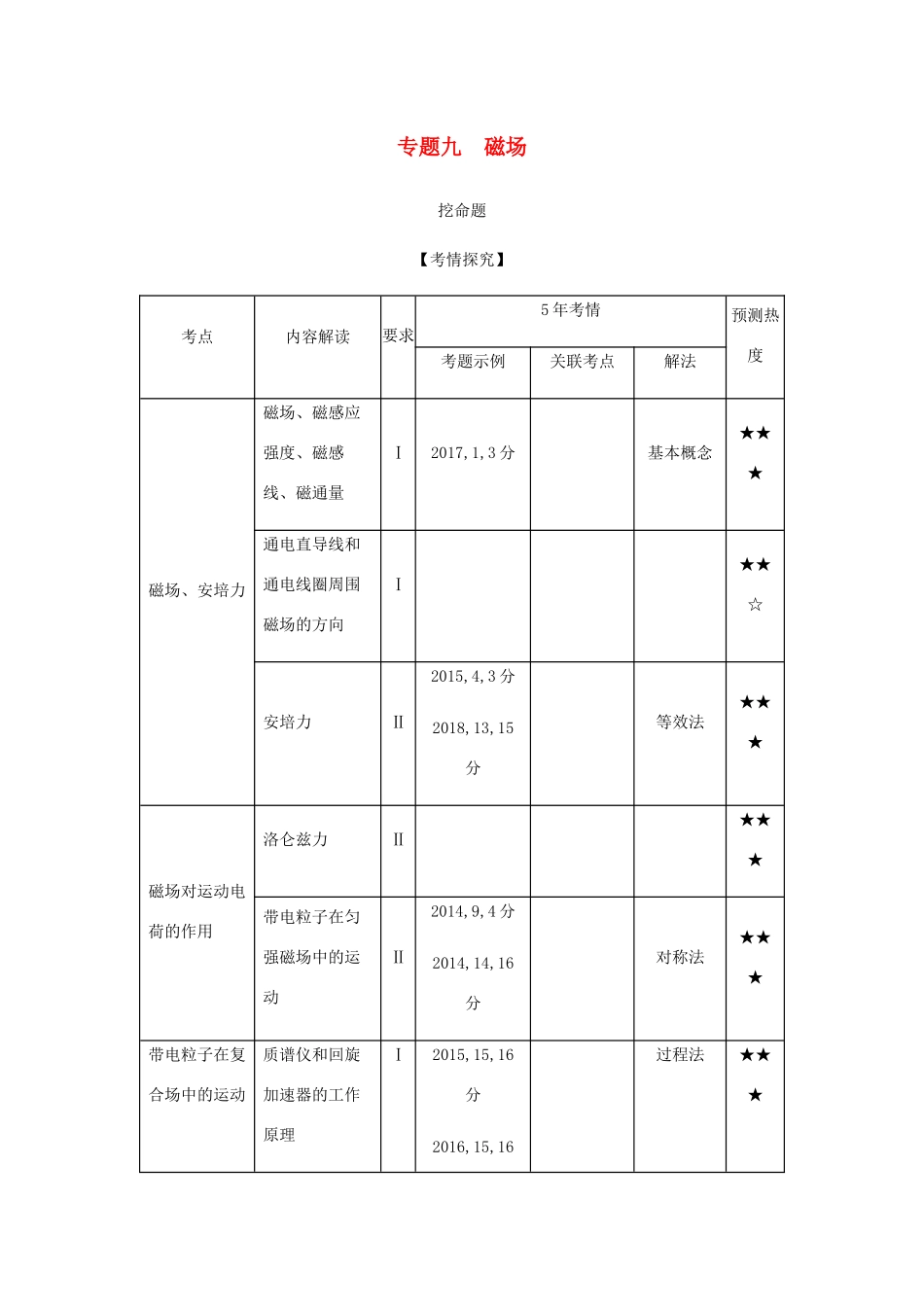

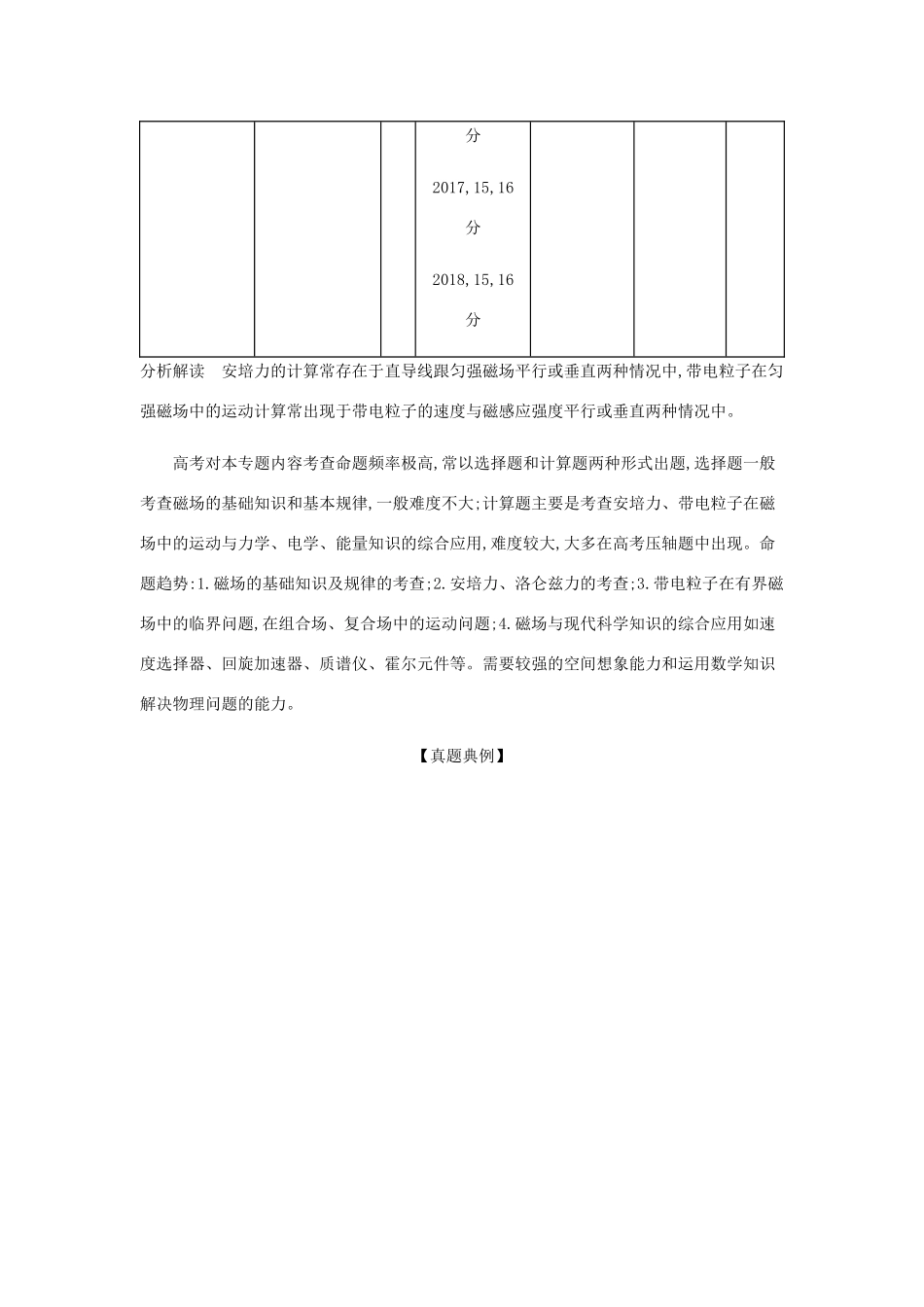

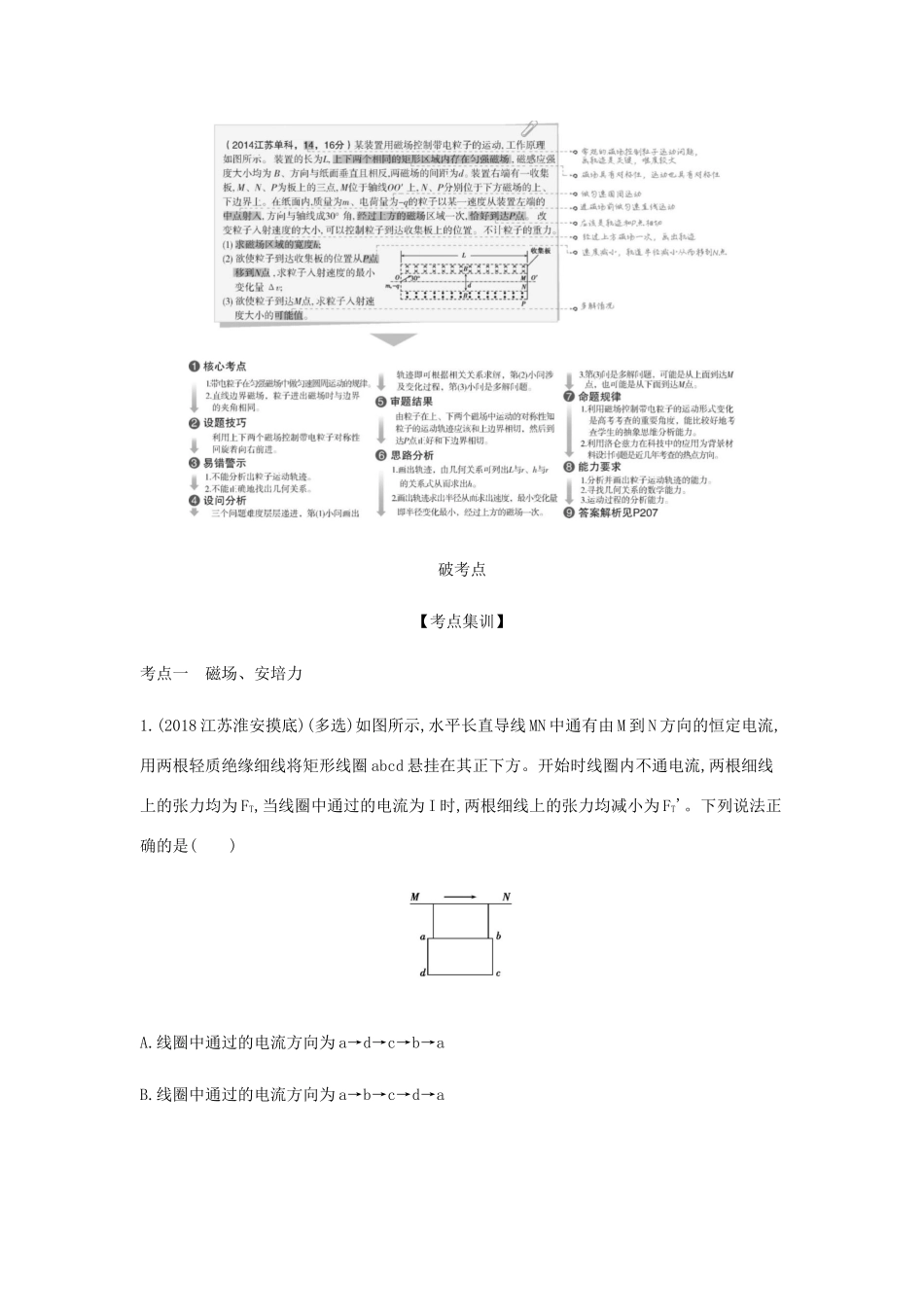

专题九磁场挖命题【考情探究】考点内容解读要求5年考情预测热度考题示例关联考点解法磁场、安培力磁场、磁感应强度、磁感线、磁通量Ⅰ2017,1,3分基本概念★★★通电直导线和通电线圈周围磁场的方向Ⅰ★★☆安培力Ⅱ2015,4,3分2018,13,15分等效法★★★磁场对运动电荷的作用洛仑兹力Ⅱ★★★带电粒子在匀强磁场中的运动Ⅱ2014,9,4分2014,14,16分对称法★★★带电粒子在复合场中的运动质谱仪和回旋加速器的工作原理Ⅰ2015,15,16分2016,15,16过程法★★★分2017,15,16分2018,15,16分分析解读安培力的计算常存在于直导线跟匀强磁场平行或垂直两种情况中,带电粒子在匀强磁场中的运动计算常出现于带电粒子的速度与磁感应强度平行或垂直两种情况中。高考对本专题内容考查命题频率极高,常以选择题和计算题两种形式出题,选择题一般考查磁场的基础知识和基本规律,一般难度不大;计算题主要是考查安培力、带电粒子在磁场中的运动与力学、电学、能量知识的综合应用,难度较大,大多在高考压轴题中出现。命题趋势:1.磁场的基础知识及规律的考查;2.安培力、洛仑兹力的考查;3.带电粒子在有界磁场中的临界问题,在组合场、复合场中的运动问题;4.磁场与现代科学知识的综合应用如速度选择器、回旋加速器、质谱仪、霍尔元件等。需要较强的空间想象能力和运用数学知识解决物理问题的能力。【真题典例】破考点【考点集训】考点一磁场、安培力1.(2018江苏淮安摸底)(多选)如图所示,水平长直导线MN中通有由M到N方向的恒定电流,用两根轻质绝缘细线将矩形线圈abcd悬挂在其正下方。开始时线圈内不通电流,两根细线上的张力均为FT,当线圈中通过的电流为I时,两根细线上的张力均减小为FT'。下列说法正确的是()A.线圈中通过的电流方向为a→d→c→b→aB.线圈中通过的电流方向为a→b→c→d→aC.当线圈中的电流变为FTFT-FT'I时,两细线内的张力均为零D.当线圈中的电流变为FT'FT-FT'I时,两细线内的张力均为零答案BC2.(2018江苏南通一模,3)在匀强磁场中有粗细均匀的同种导线制成的等边三角形线框abc,磁场方向垂直于线框平面,a、c两点间接一直流电源,电流方向如图所示,则()A.导线ab受到的安培力大于导线ac所受的安培力B.导线abc受到的安培力大于导线ac受到的安培力C.线框受到的安培力的合力为零D.线框受到的安培力的合力方向垂直于ac向下答案D3.(2017安徽淮北重点学校联考,2,4分)如图所示,M、N、P是以MN为直径的半圆弧上的三点,O为半圆弧的圆心,∠MOP=60°。在M、N处各有一条长直导线垂直穿过纸面,导线中通有大小相等的恒定电流,方向如图所示,这时O点的磁感应强度大小为B1。若将M处长直导线移至P处,则O点的磁感应强度大小为B2,那么B2与B1之比为()A.❑√3∶1B.❑√3∶2C.1∶1D.1∶2答案B考点二磁场对运动电荷的作用1.(2017江苏海安月考,5)如图所示是电视机显像管及其偏转线圈的示意图。如果电视画面发生异常,满屏时看不到完整的图像,可能的原因是()A.加速电场的电压过高,电子速率偏大B.偏转线圈电流过大,偏转磁场偏强C.偏转线圈局部短路,导致线圈有效匝数减少D.电子枪发射能力减弱,电子数减少答案B2.(2019届江苏溧水调研,4,3分)如图所示为洛仑兹力演示仪的结构图。励磁线圈产生的匀强磁场方向垂直纸面向外,电子束由电子枪产生,其速度方向与磁场方向垂直。电子速度的大小和磁场强弱可分别由通过电子枪的加速电压和励磁线圈的电流来调节。下列说法正确的是()A.仅增大励磁线圈中电流,电子束径迹的半径变大B.仅提高电子枪加速电压,电子束径迹的半径变大C.仅增大励磁线圈中电流,电子做圆周运动的周期将变大D.仅提高电子枪加速电压,电子做圆周运动的周期将变大答案B3.(2018江苏南通一模,15)如图所示,两边界MN、PQ相互平行,相距为L,MN左侧存在平行边界沿纸面向下的匀强电场,PQ右侧存在垂直纸面向里的匀强磁场,电场和磁场的区域足够大,质量为m、电荷量为+q的粒子从与边界MN距离为2L的O点,以方向垂直于边界MN、大小为v0的初速度向右运动,粒子飞出电场时速度方向与MN的夹角为45°,粒子还能回到O点,忽略粒子的重力,求:(1)匀强电场的场强大小E;(2)粒子回到O点时的动能Ek;(3)磁场的磁感应强度B和粒子从O点出发回到O点的时间t。答案(1)粒子向右...
