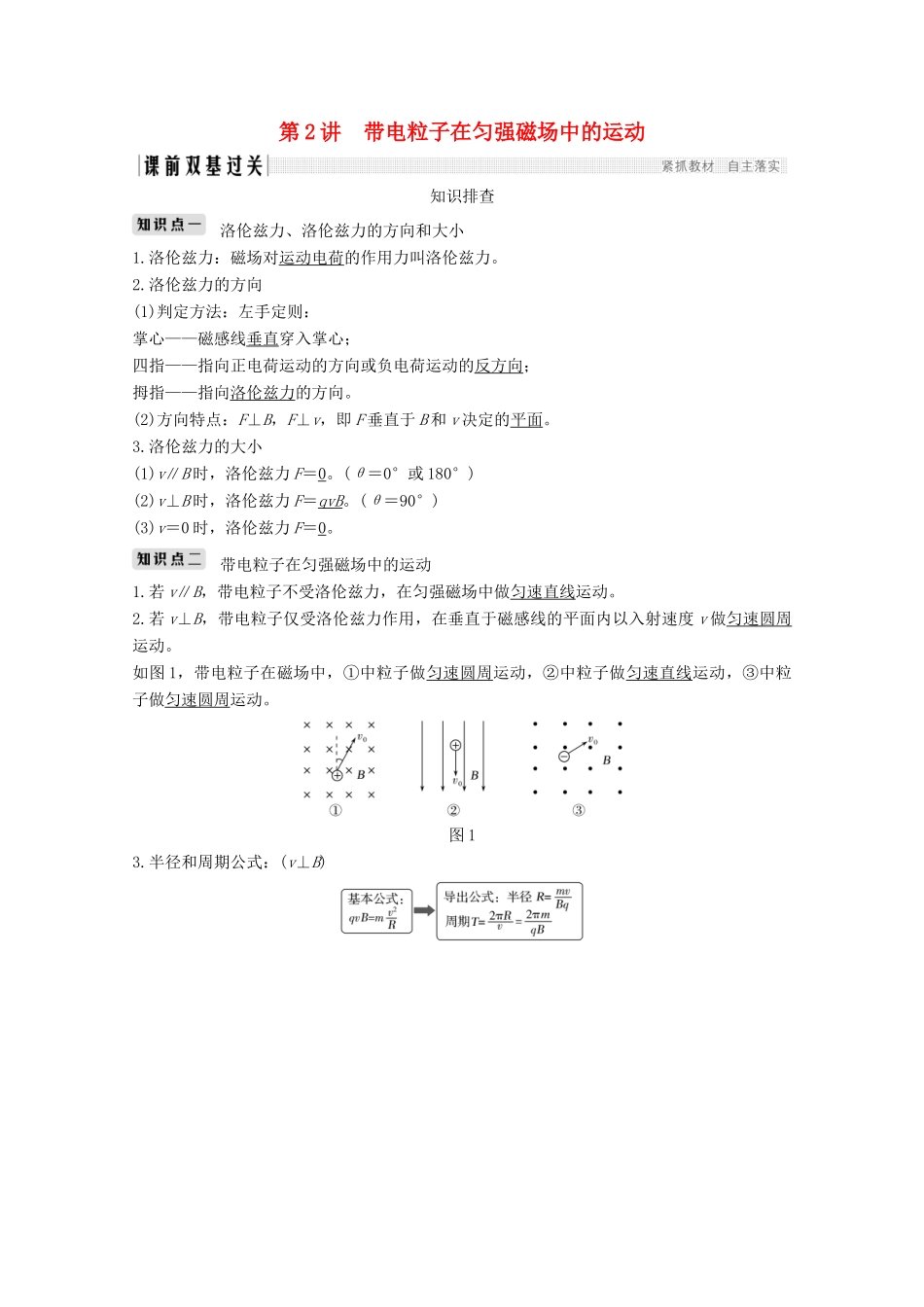

第2讲带电粒子在匀强磁场中的运动知识排查洛伦兹力、洛伦兹力的方向和大小1.洛伦兹力：磁场对运动电荷的作用力叫洛伦兹力。2.洛伦兹力的方向(1)判定方法：左手定则：掌心——磁感线垂直穿入掌心；四指——指向正电荷运动的方向或负电荷运动的反方向；拇指——指向洛伦兹力的方向。(2)方向特点：F⊥B，F⊥v，即F垂直于B和v决定的平面。3.洛伦兹力的大小(1)v∥B时，洛伦兹力F＝0。(θ＝0°或180°)(2)v⊥B时，洛伦兹力F＝qvB。(θ＝90°)(3)v＝0时，洛伦兹力F＝0。带电粒子在匀强磁场中的运动1.若v∥B，带电粒子不受洛伦兹力，在匀强磁场中做匀速直线运动。2.若v⊥B，带电粒子仅受洛伦兹力作用，在垂直于磁感线的平面内以入射速度v做匀速圆周运动。如图1，带电粒子在磁场中，①中粒子做匀速圆周运动，②中粒子做匀速直线运动，③中粒子做匀速圆周运动。图13.半径和周期公式：(v⊥B)小题速练1.思考判断(1)带电粒子在磁场中运动时一定会受到磁场力的作用。()(2)洛伦兹力的方向在特殊情况下可能与带电粒子的速度方向不垂直。()(3)根据公式T＝，说明带电粒子在匀强磁场中的运动周期T与v成反比。()(4)粒子在只受洛伦兹力作用时运动的速度不变。()(5)由于安培力是洛伦兹力的宏观表现，所以洛伦兹力也可能做功。()(6)带电粒子在匀强磁场中做匀速圆周运动时，其运动半径与带电粒子的比荷有关。()答案(1)×(2)×(3)×(4)×(5)×(6)√2.[人教版选修3－1P98第1题改编]下列各图中，运动电荷的速度方向、磁感应强度方向和电荷的受力方向之间的关系正确的是()答案B3.[人教版选修3－1P95插图改编]在阴极射线管中电子流方向由左向右，其上方置一根通有如图2所示电流的直导线，导线与阴极射线管平行，则阴极射线将会()图2A.向上偏转B.向下偏转C.向纸内偏转D.向纸外偏转解析由题意可知，直线电流的方向由左向右，根据安培定则，可判定直导线下方的磁场方向为垂直纸面向里，而阴极射线电子运动方向由左向右，由左手定则知(电子带负电，四指要指向其运动方向的反方向)，阴极射线将向下偏转，故B选项正确。答案B对洛伦兹力的理解1.洛伦兹力的特点(1)洛伦兹力的方向总是垂直于运动电荷速度方向和磁场方向确定的平面。(2)当电荷运动方向发生变化时，洛伦兹力的方向也随之变化。(3)运动电荷在磁场中不一定受洛伦兹力作用。(4)洛伦兹力一定不做功。2.洛伦兹力与电场力的比较洛伦兹力电场力产生条件v≠0且v不与B平行电荷处在电场中大小F＝qvB(v⊥B)F＝qE力方向与场方向的关系一定是F⊥B，F⊥v正电荷受力与电场方向相同，负电荷受力与电场方向相反做功情况任何情况下都不做功可能做正功、负功，也可能不做功作用效果只改变电荷的速度方向，不改变速度大小既可以改变电荷的速度大小，也可以改变运动的方向【例1】带电粒子以初速度v0从a点垂直y轴进入匀强磁场，如图3所示，运动中粒子经过b点，Oa＝Ob。若撤去磁场加一个与y轴平行的匀强电场，仍以v0从a点垂直y轴进入电场，粒子仍能过b点，那么电场强度E与磁感应强度B之比为()图3A.v0B.1C.2v0D.解析带电粒子在匀强磁场中做匀速圆周运动，O为圆心，故Oa＝Ob＝，带电粒子在匀强电场中做类平抛运动，故Ob＝v0t，Oa＝t2，联立以上各式解得＝2v0，故选项C正确。答案C带电粒子在匀强磁场中的运动1.带电粒子在匀强磁场中圆周运动分析(1)圆心的确定方法方法一若已知粒子轨迹上的两点的速度方向，则可根据洛伦兹力F⊥v，分别确定两点处洛伦兹力F的方向，其交点即为圆心，如图4(a)；方法二若已知粒子运动轨迹上的两点和其中某一点的速度方向，则可作出此两点的连线(即过这两点的圆弧的弦)的中垂线，中垂线与速度垂线的交点即为圆心，如图(b)。图4(2)半径的计算方法方法一由公式求：半径R＝；方法二由几何方法求：一般由数学知识(勾股定理、三角函数等)计算来确定。(3)时间的计算方法方法一由圆心角求：t＝·T；方法二由弧长求：t＝。2.带电粒子在不同边界磁场中的运动(1)直线边界(进出磁场具有对称性，如图5所示)。图5(2)平行边界(存在临界条件，如图6所示)。图6(3)圆形边界(沿径向射入必沿径向射出，如图7所示)。图7【例2】(2019·金坛四中期中)如图8所示，在半径为R＝的圆形...
