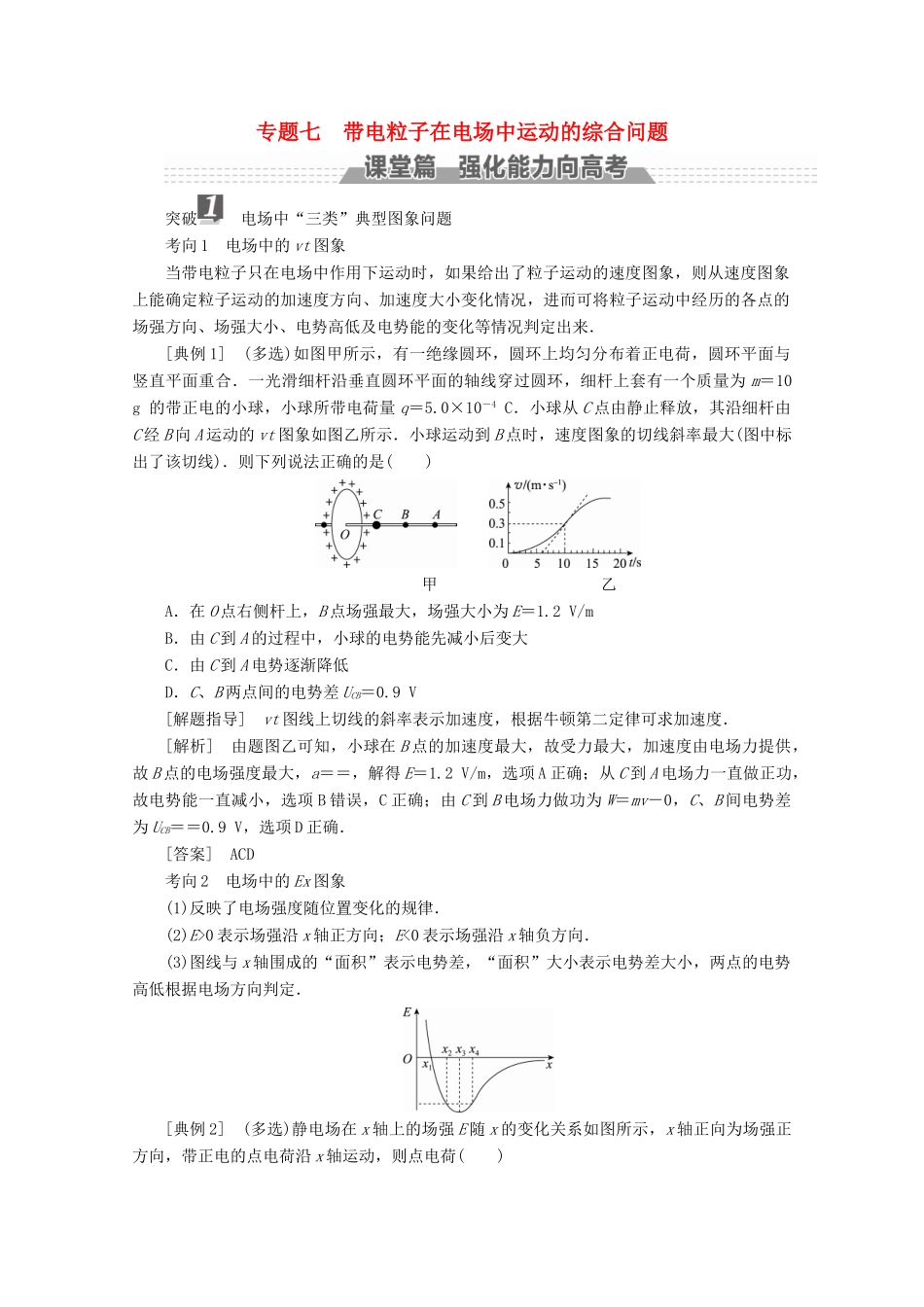

专题七带电粒子在电场中运动的综合问题突破电场中“三类”典型图象问题考向1电场中的vt图象当带电粒子只在电场中作用下运动时，如果给出了粒子运动的速度图象，则从速度图象上能确定粒子运动的加速度方向、加速度大小变化情况，进而可将粒子运动中经历的各点的场强方向、场强大小、电势高低及电势能的变化等情况判定出来．[典例1](多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10g的带正电的小球，小球所带电荷量q＝5.0×10－4C．小球从C点由静止释放，其沿细杆由C经B向A运动的vt图象如图乙所示．小球运动到B点时，速度图象的切线斜率最大(图中标出了该切线)．则下列说法正确的是()甲乙A．在O点右侧杆上，B点场强最大，场强大小为E＝1.2V/mB．由C到A的过程中，小球的电势能先减小后变大C．由C到A电势逐渐降低D．C、B两点间的电势差UCB＝0.9V[解题指导]vt图线上切线的斜率表示加速度，根据牛顿第二定律可求加速度．[解析]由题图乙可知，小球在B点的加速度最大，故受力最大，加速度由电场力提供，故B点的电场强度最大，a＝＝，解得E＝1.2V/m，选项A正确；从C到A电场力一直做正功，故电势能一直减小，选项B错误，C正确；由C到B电场力做功为W＝mv－0，C、B间电势差为UCB＝＝0.9V，选项D正确．[答案]ACD考向2电场中的Ex图象(1)反映了电场强度随位置变化的规律．(2)E>0表示场强沿x轴正方向；E<0表示场强沿x轴负方向．(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[典例2](多选)静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷()A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大[解题指导](1)由图可知从x1到x4，场强方向不变，沿x轴负方向，大小先增大再减小．(2)把正电荷从x1移动到x4，由于电场力方向与运动方向相反，电场力做负功．[解析]由图象可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1移动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．[答案]BC考向3电场中的φx图象(1)描述了电势随位置变化的规律．(2)根据电势的高低可以判断电场强度的方向是沿x轴正方向还是负方向．(3)斜率的大小表示场强的大小，斜率为零处场强为零．[典例3](多选)两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两点电荷连线上各点电势φ随x变化的关系如图所示，其中A、N两点的电势为零，ND段中的C点电势最高，则()A．q1一定带正电，q2一定带负电B．A、N点的电势为零，场强也为零C．C点电势不为零，但场强为零D．N、C间场强的方向沿x轴负方向[解题指导]本题可以和等量异种点电荷的φx图象进行对比，从而判断一些物理量．理解φx图线上切线的斜率表示场强是解题关键．[解析]根据静电场中用电场线描绘电场的规定，电场线总是从正电荷出发，到负电荷(或无穷远处)终止及沿电场线的方向电势越来越低，可以判断q1一定带正电，q2一定带负电，A正确；其中A点是异种点电荷连线上的点，电势为零，但电场强度不为零，故B错误；C点在ND段电势最高，但过C点作切线，其斜率为零，根据沿电场线方向电势降低，由于电势变化率为零，故C点电场强度为零，C正确；在NC段，由于电势沿CN方向越来越低，故电场强度方向沿x轴负方向，D正确．[答案]ACD突破带电粒子在交变电场中的运动1．常见的交变电场的电压波形：方形波、锯齿波、正弦波等．2．解答带电粒子在交变电场中运动的思维方法(1)注重全面分析(分析受力特点和运动规律)，抓住粒子的运动具有周期性和在空间上具有对称性的特征，求解粒子运动过程中的速度、位移、做功或确定与物理过程相关的边界条件．(2)分析时从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析...
