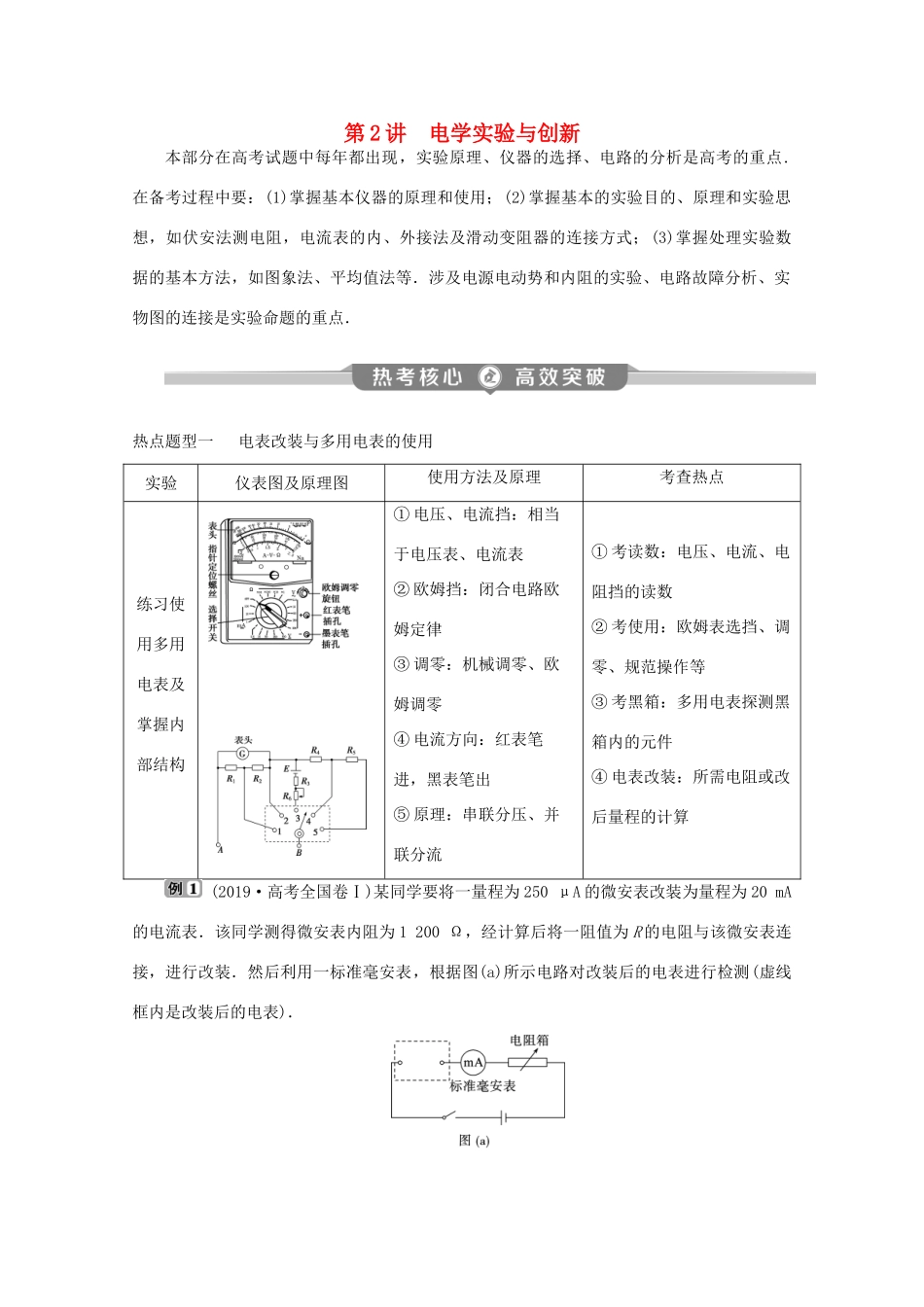

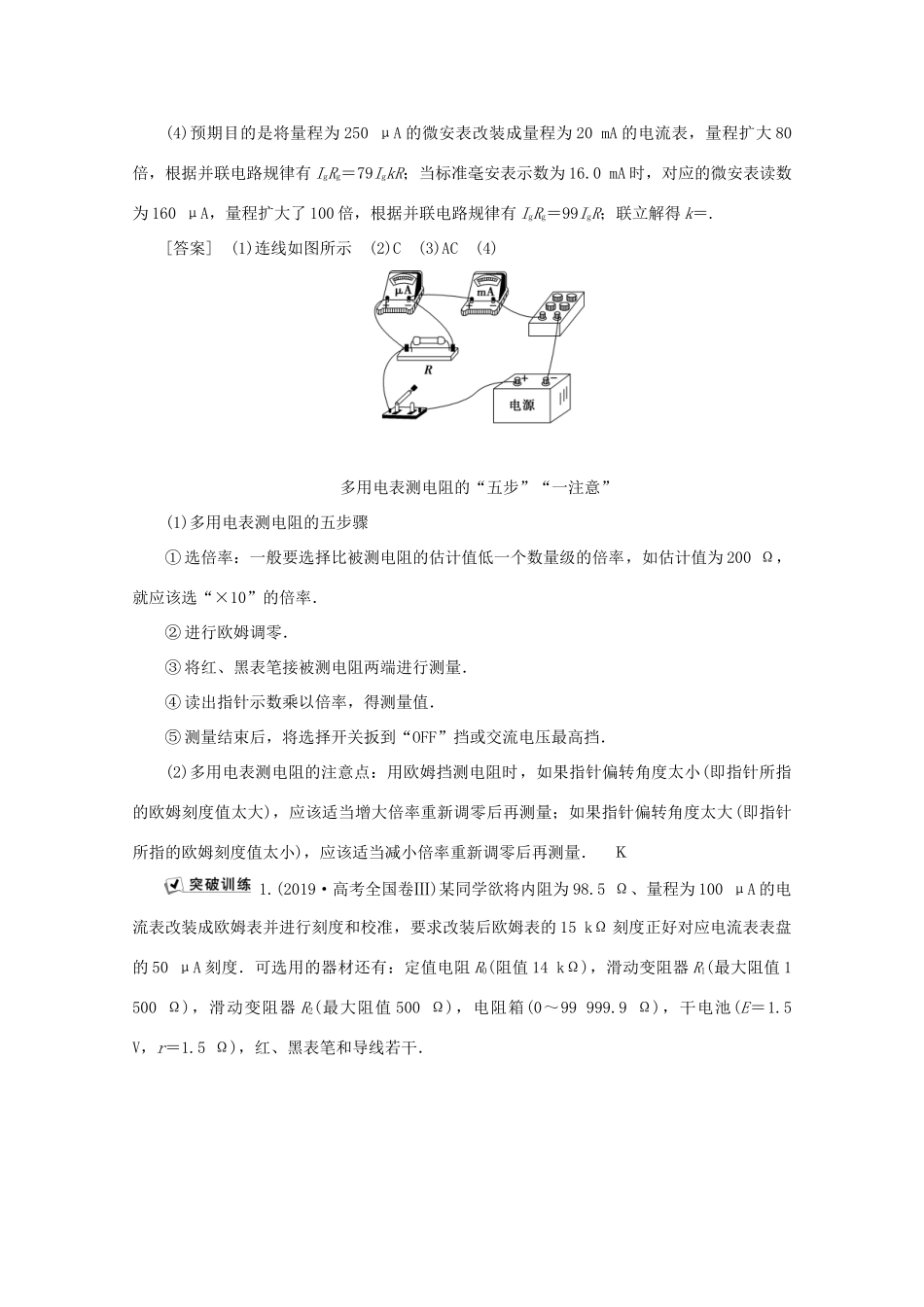

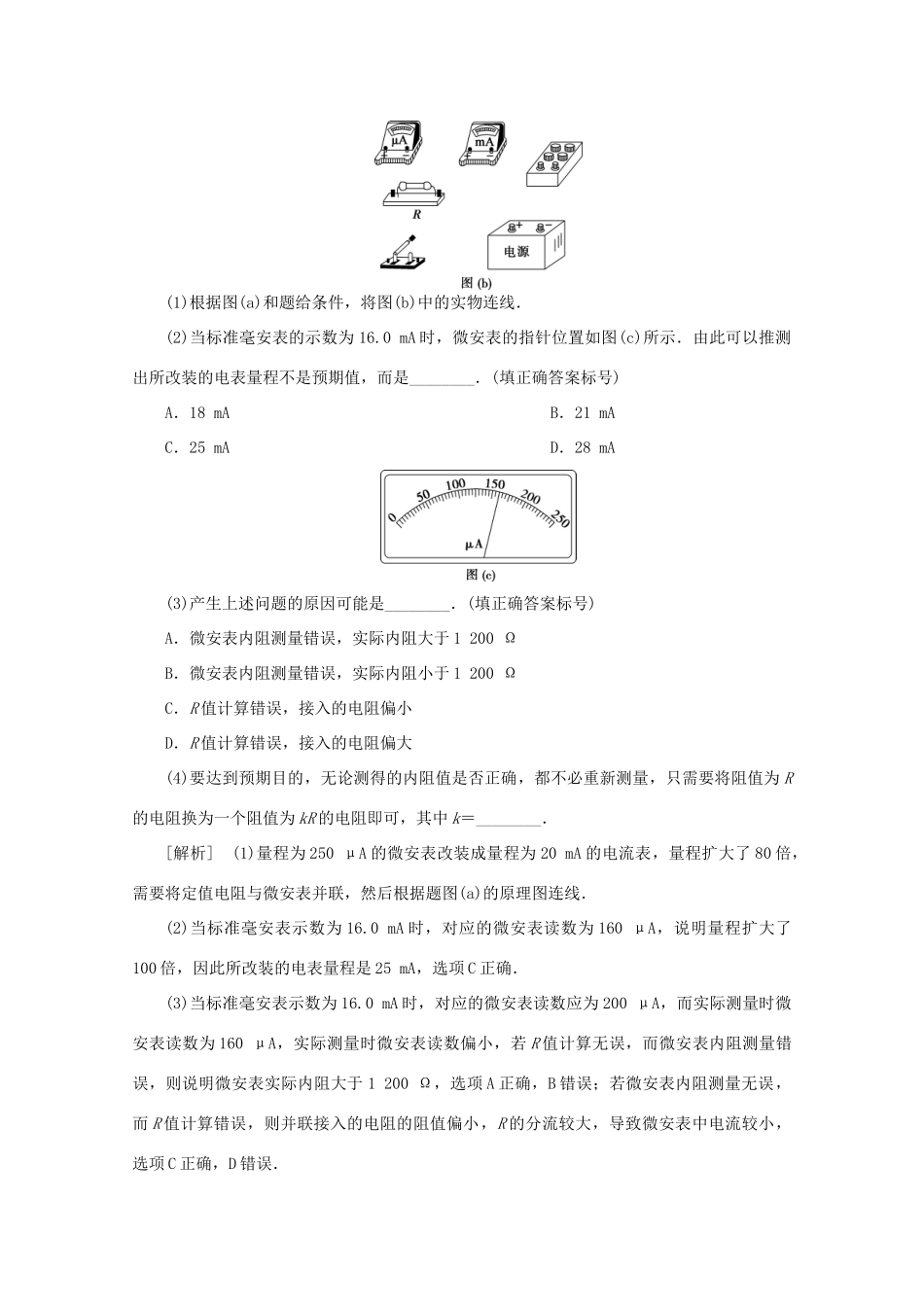

第2讲电学实验与创新本部分在高考试题中每年都出现，实验原理、仪器的选择、电路的分析是高考的重点.在备考过程中要：(1)掌握基本仪器的原理和使用；(2)掌握基本的实验目的、原理和实验思想，如伏安法测电阻，电流表的内、外接法及滑动变阻器的连接方式；(3)掌握处理实验数据的基本方法，如图象法、平均值法等．涉及电源电动势和内阻的实验、电路故障分析、实物图的连接是实验命题的重点．热点题型一电表改装与多用电表的使用实验仪表图及原理图使用方法及原理考查热点练习使用多用电表及掌握内部结构①电压、电流挡：相当于电压表、电流表②欧姆挡：闭合电路欧姆定律③调零：机械调零、欧姆调零④电流方向：红表笔进，黑表笔出⑤原理：串联分压、并联分流①考读数：电压、电流、电阻挡的读数②考使用：欧姆表选挡、调零、规范操作等③考黑箱：多用电表探测黑箱内的元件④电表改装：所需电阻或改后量程的计算(2019·高考全国卷Ⅰ)某同学要将一量程为250μA的微安表改装为量程为20mA的电流表．该同学测得微安表内阻为1200Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装．然后利用一标准毫安表，根据图(a)所示电路对改装后的电表进行检测(虚线框内是改装后的电表)．(1)根据图(a)和题给条件，将图(b)中的实物连线．(2)当标准毫安表的示数为16.0mA时，微安表的指针位置如图(c)所示．由此可以推测出所改装的电表量程不是预期值，而是________．(填正确答案标号)A．18mAB．21mAC．25mAD．28mA(3)产生上述问题的原因可能是________．(填正确答案标号)A．微安表内阻测量错误，实际内阻大于1200ΩB．微安表内阻测量错误，实际内阻小于1200ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大(4)要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k＝________．[解析](1)量程为250μA的微安表改装成量程为20mA的电流表，量程扩大了80倍，需要将定值电阻与微安表并联，然后根据题图(a)的原理图连线．(2)当标准毫安表示数为16.0mA时，对应的微安表读数为160μA，说明量程扩大了100倍，因此所改装的电表量程是25mA，选项C正确．(3)当标准毫安表示数为16.0mA时，对应的微安表读数应为200μA，而实际测量时微安表读数为160μA，实际测量时微安表读数偏小，若R值计算无误，而微安表内阻测量错误，则说明微安表实际内阻大于1200Ω，选项A正确，B错误；若微安表内阻测量无误，而R值计算错误，则并联接入的电阻的阻值偏小，R的分流较大，导致微安表中电流较小，选项C正确，D错误．(4)预期目的是将量程为250μA的微安表改装成量程为20mA的电流表，量程扩大80倍，根据并联电路规律有IgRg＝79IgkR；当标准毫安表示数为16.0mA时，对应的微安表读数为160μA，量程扩大了100倍，根据并联电路规律有IgRg＝99IgR；联立解得k＝.[答案](1)连线如图所示(2)C(3)AC(4)多用电表测电阻的“五步”“一注意”(1)多用电表测电阻的五步骤①选倍率：一般要选择比被测电阻的估计值低一个数量级的倍率，如估计值为200Ω，就应该选“×10”的倍率．②进行欧姆调零．③将红、黑表笔接被测电阻两端进行测量．④读出指针示数乘以倍率，得测量值．⑤测量结束后，将选择开关扳到“OFF”挡或交流电压最高挡．(2)多用电表测电阻的注意点：用欧姆挡测电阻时，如果指针偏转角度太小(即指针所指的欧姆刻度值太大)，应该适当增大倍率重新调零后再测量；如果指针偏转角度太大(即指针所指的欧姆刻度值太小)，应该适当减小倍率重新调零后再测量．Ｋ1.(2019·高考全国卷Ⅲ)某同学欲将内阻为98.5Ω、量程为100μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50μA刻度．可选用的器材还有：定值电阻R0(阻值14kΩ)，滑动变阻器R1(最大阻值1500Ω)，滑动变阻器R2(最大阻值500Ω)，电阻箱(0～99999.9Ω)，干电池(E＝1.5V，r＝1.5Ω)，红、黑表笔和导线若干．(1)欧姆表设计将图(a)中的实物连线组成欧姆表．欧姆表改装好后，滑动变阻器R接入电路的电阻应为________Ω；滑动变阻器选________(填“R1”或“R2”)．(...
