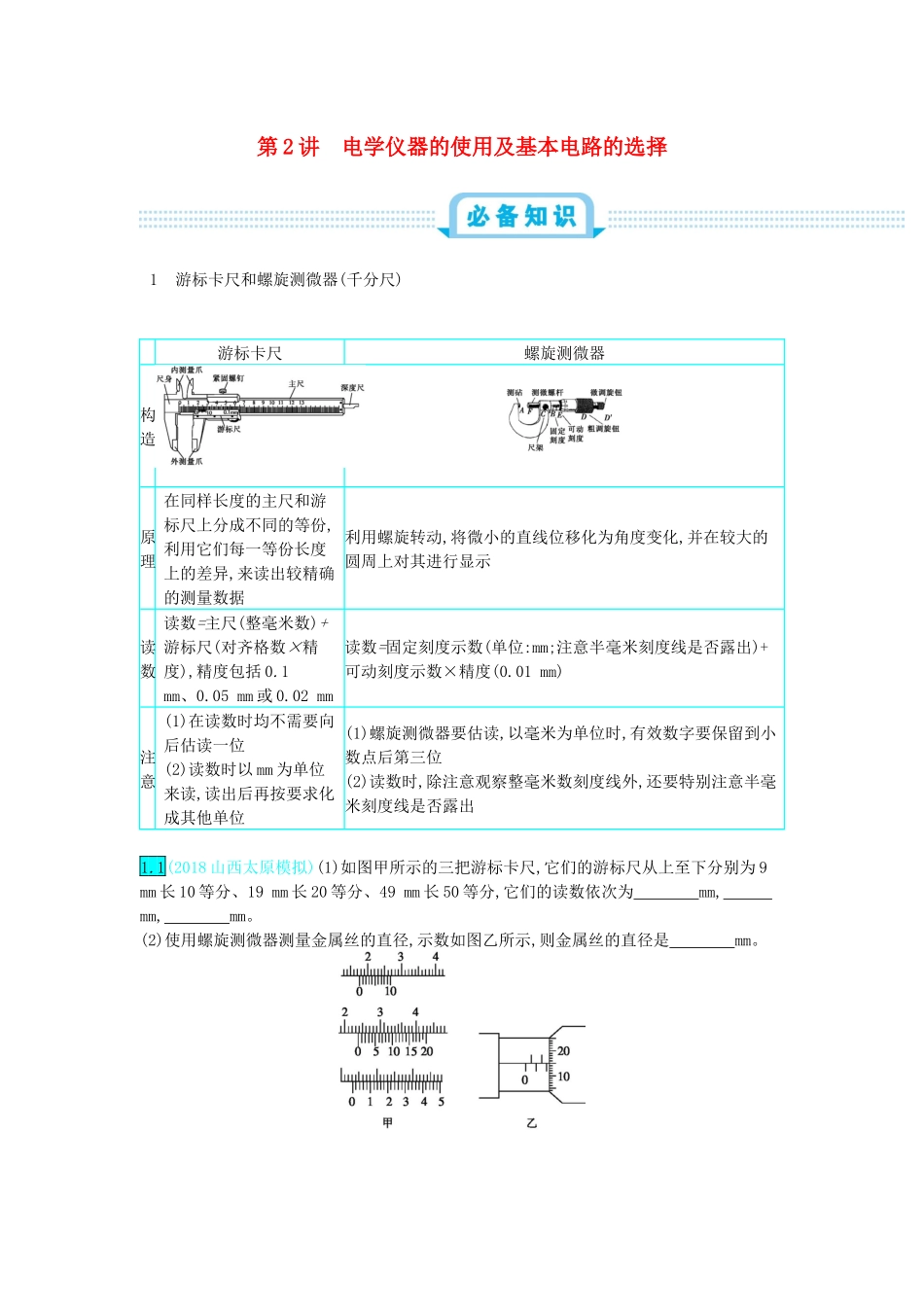

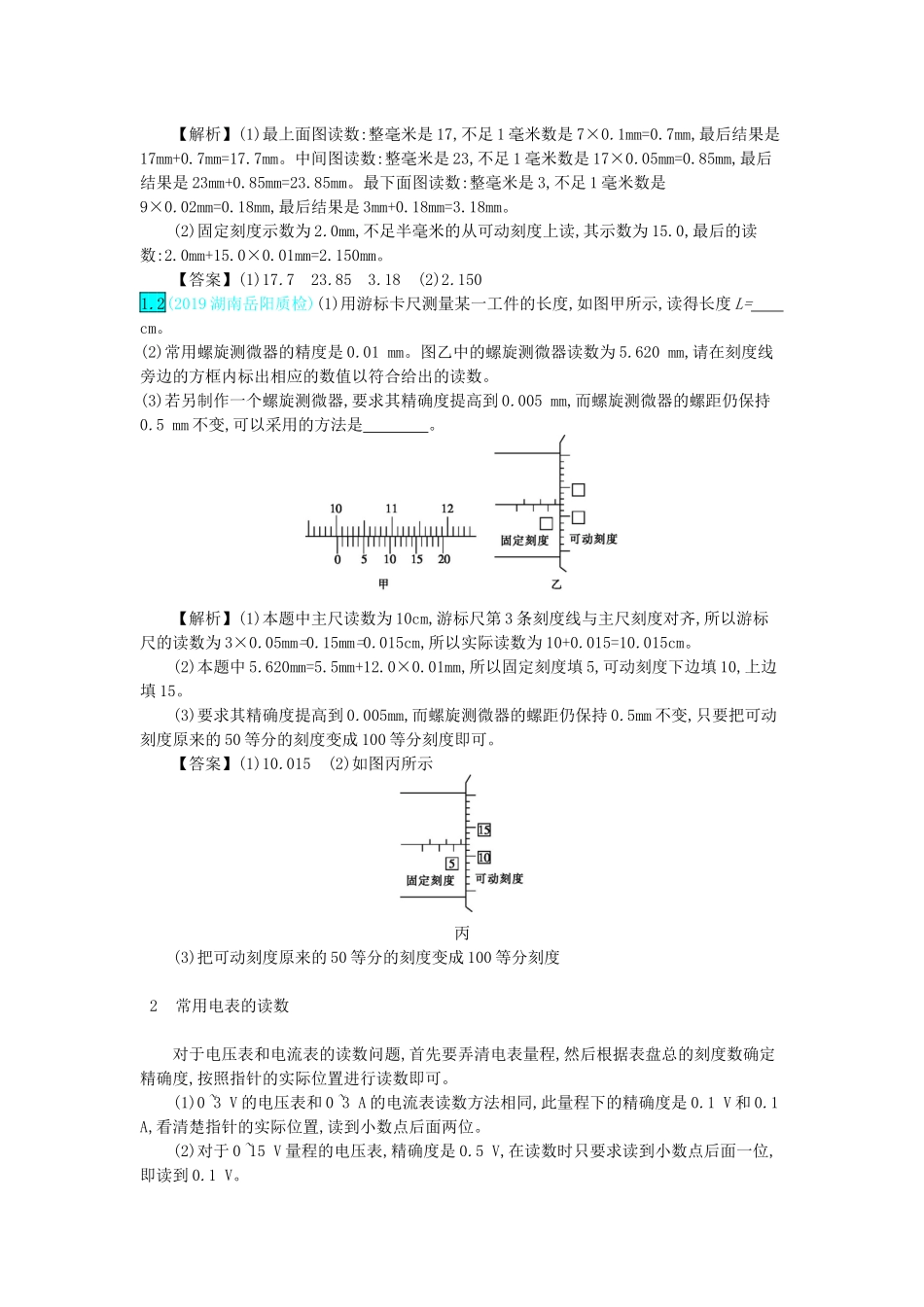

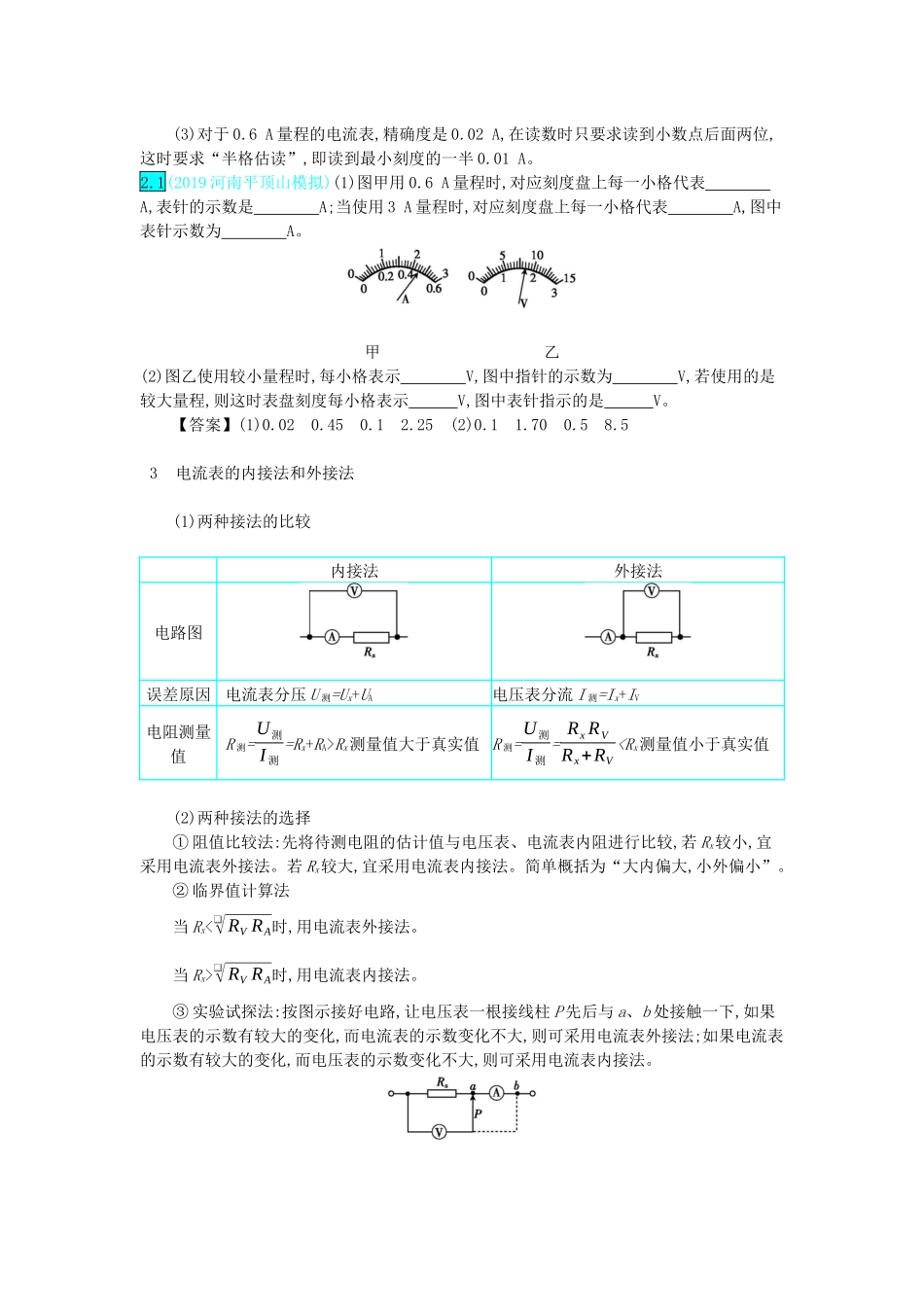

第2讲电学仪器的使用及基本电路的选择1游标卡尺和螺旋测微器(千分尺)游标卡尺螺旋测微器构造原理在同样长度的主尺和游标尺上分成不同的等份,利用它们每一等份长度上的差异,来读出较精确的测量数据利用螺旋转动,将微小的直线位移化为角度变化,并在较大的圆周上对其进行显示读数读数=主尺(整毫米数)+游标尺(对齐格数×精度),精度包括0.1mm、0.05mm或0.02mm读数=固定刻度示数(单位:mm;注意半毫米刻度线是否露出)+可动刻度示数×精度(0.01mm)注意(1)在读数时均不需要向后估读一位(2)读数时以mm为单位来读,读出后再按要求化成其他单位(1)螺旋测微器要估读,以毫米为单位时,有效数字要保留到小数点后第三位(2)读数时,除注意观察整毫米数刻度线外,还要特别注意半毫米刻度线是否露出1.1(2018山西太原模拟)(1)如图甲所示的三把游标卡尺,它们的游标尺从上至下分别为9mm长10等分、19mm长20等分、49mm长50等分,它们的读数依次为mm,mm,mm。(2)使用螺旋测微器测量金属丝的直径,示数如图乙所示,则金属丝的直径是mm。【解析】(1)最上面图读数:整毫米是17,不足1毫米数是7×0.1mm=0.7mm,最后结果是17mm+0.7mm=17.7mm。中间图读数:整毫米是23,不足1毫米数是17×0.05mm=0.85mm,最后结果是23mm+0.85mm=23.85mm。最下面图读数:整毫米是3,不足1毫米数是9×0.02mm=0.18mm,最后结果是3mm+0.18mm=3.18mm。(2)固定刻度示数为2.0mm,不足半毫米的从可动刻度上读,其示数为15.0,最后的读数:2.0mm+15.0×0.01mm=2.150mm。【答案】(1)17.723.853.18(2)2.1501.2(2019湖南岳阳质检)(1)用游标卡尺测量某一工件的长度,如图甲所示,读得长度L=cm。(2)常用螺旋测微器的精度是0.01mm。图乙中的螺旋测微器读数为5.620mm,请在刻度线旁边的方框内标出相应的数值以符合给出的读数。(3)若另制作一个螺旋测微器,要求其精确度提高到0.005mm,而螺旋测微器的螺距仍保持0.5mm不变,可以采用的方法是。【解析】(1)本题中主尺读数为10cm,游标尺第3条刻度线与主尺刻度对齐,所以游标尺的读数为3×0.05mm=0.15mm=0.015cm,所以实际读数为10+0.015=10.015cm。(2)本题中5.620mm=5.5mm+12.0×0.01mm,所以固定刻度填5,可动刻度下边填10,上边填15。(3)要求其精确度提高到0.005mm,而螺旋测微器的螺距仍保持0.5mm不变,只要把可动刻度原来的50等分的刻度变成100等分刻度即可。【答案】(1)10.015(2)如图丙所示丙(3)把可动刻度原来的50等分的刻度变成100等分刻度2常用电表的读数对于电压表和电流表的读数问题,首先要弄清电表量程,然后根据表盘总的刻度数确定精确度,按照指针的实际位置进行读数即可。(1)0~3V的电压表和0~3A的电流表读数方法相同,此量程下的精确度是0.1V和0.1A,看清楚指针的实际位置,读到小数点后面两位。(2)对于0~15V量程的电压表,精确度是0.5V,在读数时只要求读到小数点后面一位,即读到0.1V。(3)对于0.6A量程的电流表,精确度是0.02A,在读数时只要求读到小数点后面两位,这时要求“半格估读”,即读到最小刻度的一半0.01A。2.1(2019河南平顶山模拟)(1)图甲用0.6A量程时,对应刻度盘上每一小格代表A,表针的示数是A;当使用3A量程时,对应刻度盘上每一小格代表A,图中表针示数为A。甲乙(2)图乙使用较小量程时,每小格表示V,图中指针的示数为V,若使用的是较大量程,则这时表盘刻度每小格表示V,图中表针指示的是V。【答案】(1)0.020.450.12.25(2)0.11.700.58.53电流表的内接法和外接法(1)两种接法的比较内接法外接法电路图误差原因电流表分压U测=Ux+UA电压表分流I测=Ix+IV电阻测量值R测=U测I测=Rx+RA>Rx测量值大于真实值R测=U测I测=RxRVRx+RV❑√RVRA时,用电流表内接法。③实验试探法:按图示接好电路,让电压表一根接线柱P先后与a、b处接触一下,如果电压表的示数有较大的变化,而电流表的示数变化不大,则可采用电流表外接法;如果电流表的示数有较大的变化,而电压表的示数变化不大,则可采用电流表...
