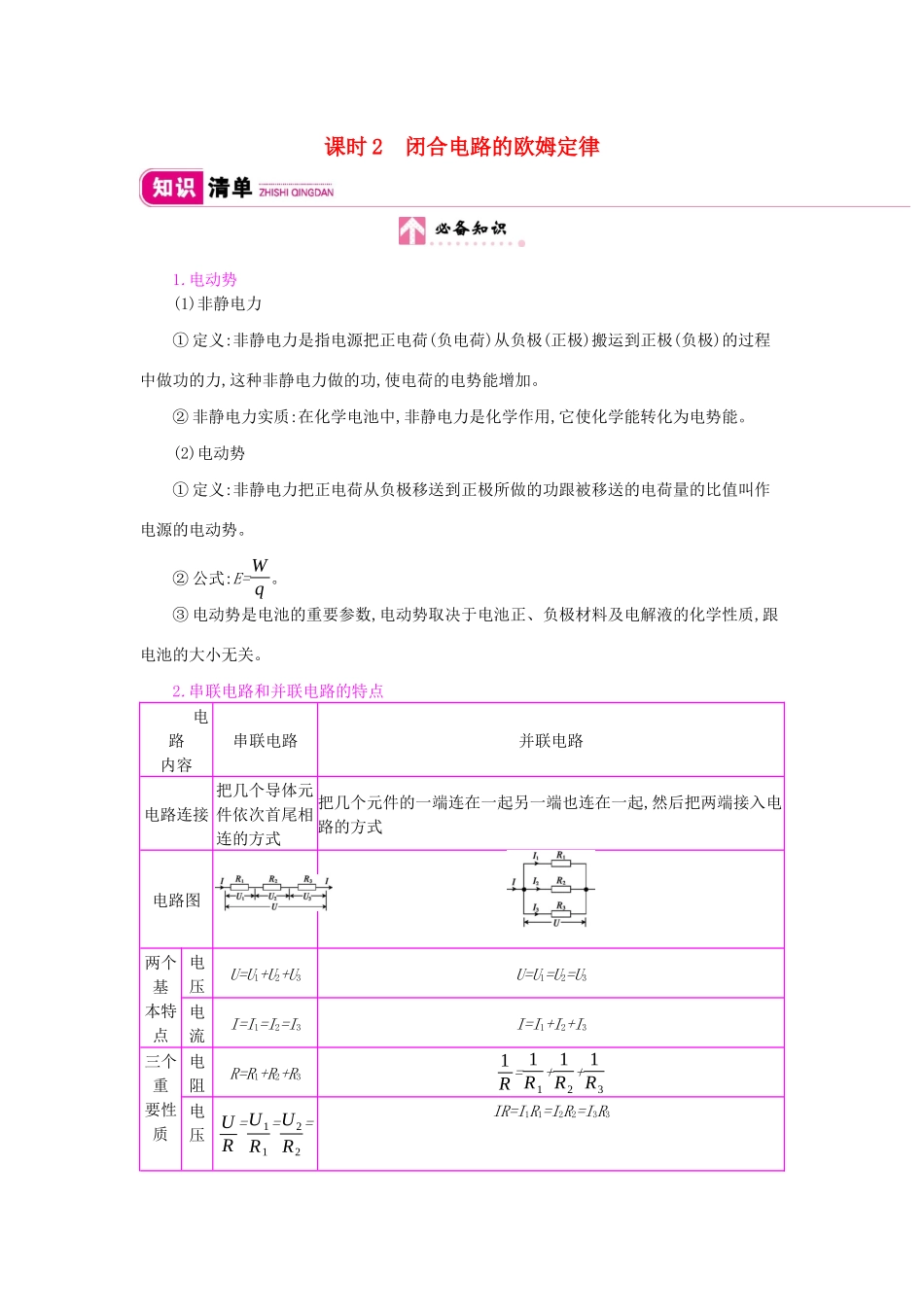

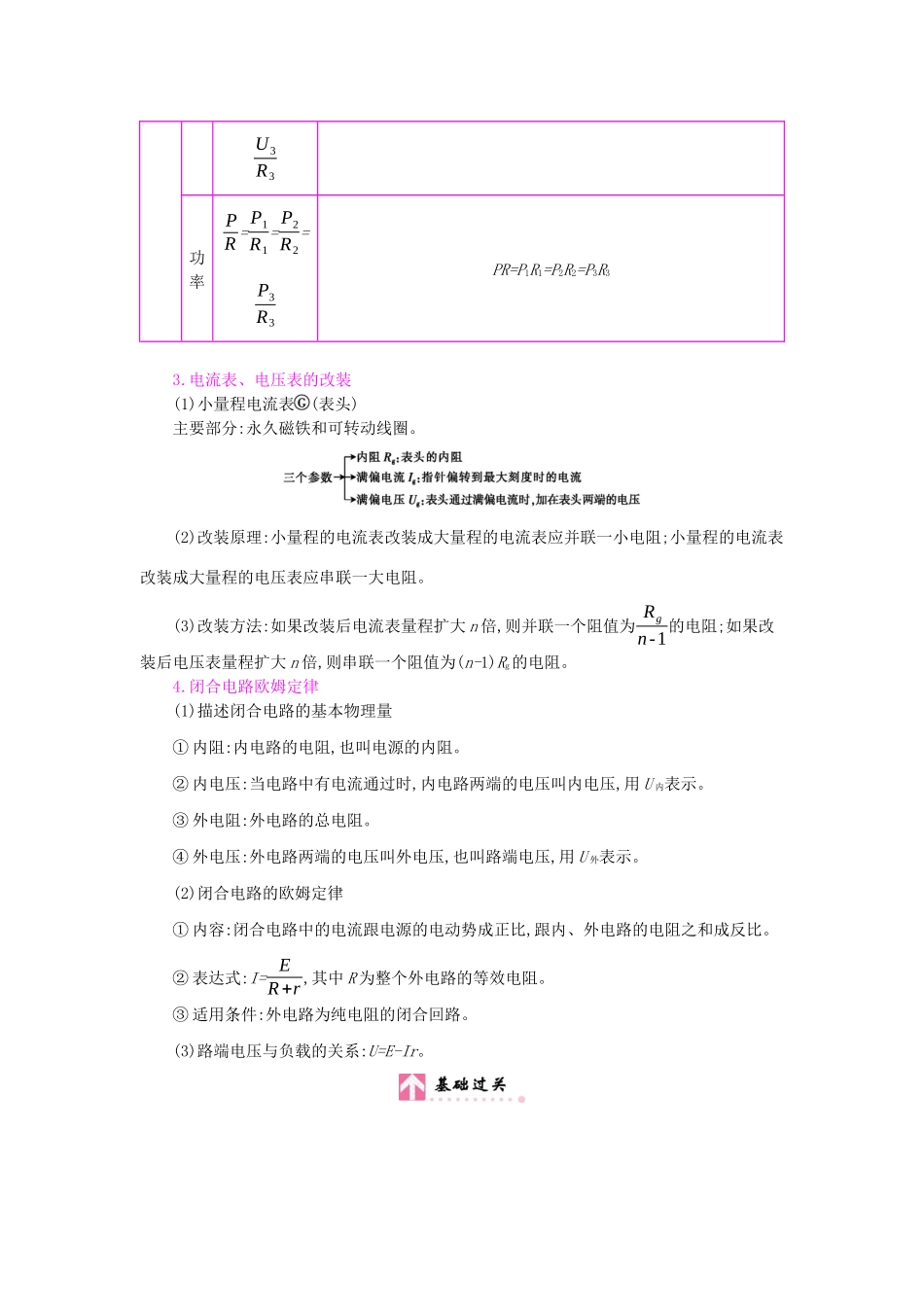

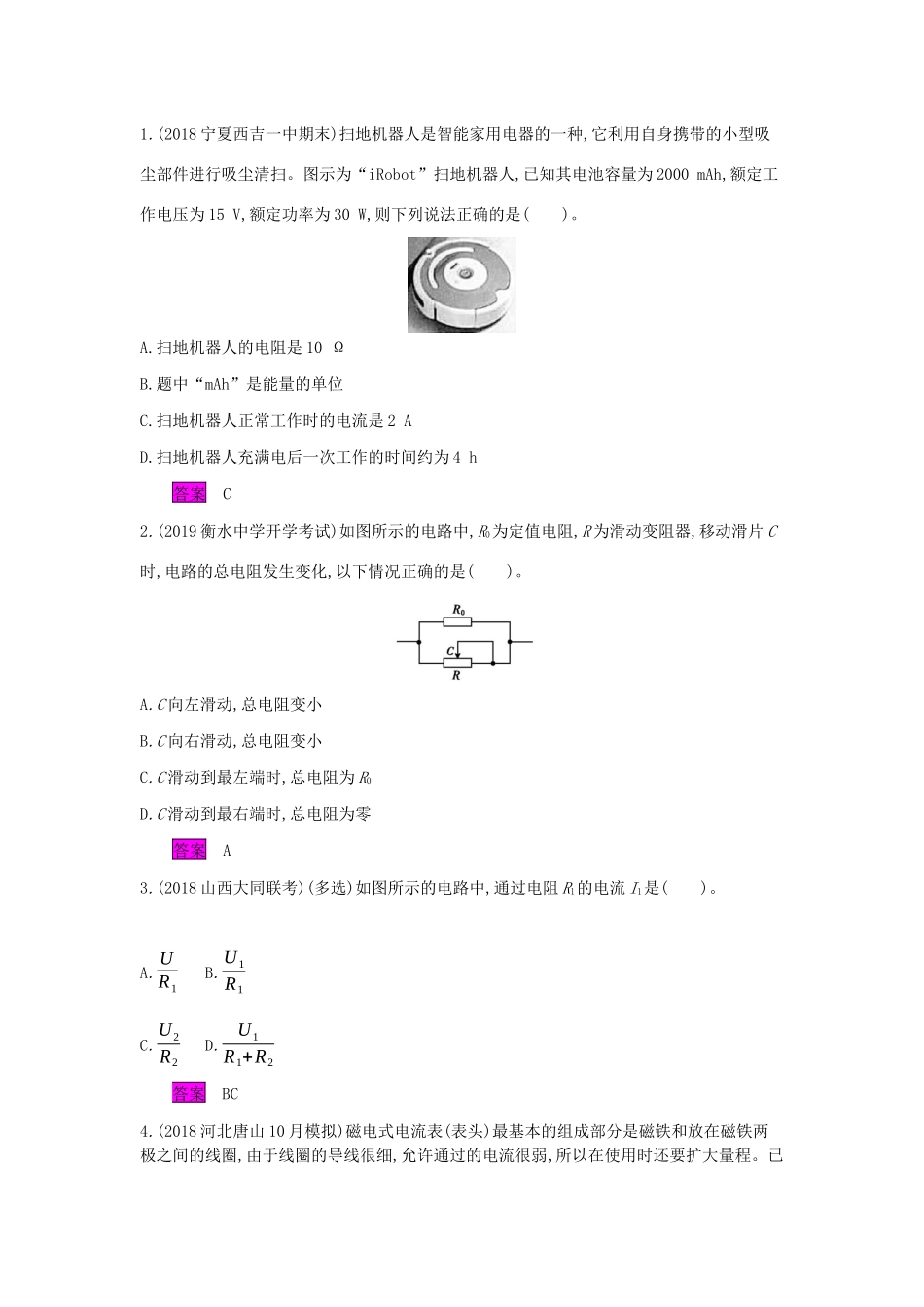

课时2闭合电路的欧姆定律1.电动势(1)非静电力①定义:非静电力是指电源把正电荷(负电荷)从负极(正极)搬运到正极(负极)的过程中做功的力,这种非静电力做的功,使电荷的电势能增加。②非静电力实质:在化学电池中,非静电力是化学作用,它使化学能转化为电势能。(2)电动势①定义:非静电力把正电荷从负极移送到正极所做的功跟被移送的电荷量的比值叫作电源的电动势。②公式:E=Wq。③电动势是电池的重要参数,电动势取决于电池正、负极材料及电解液的化学性质,跟电池的大小无关。2.串联电路和并联电路的特点电路内容串联电路并联电路电路连接把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式电路图两个基本特点电压U=U1+U2+U3U=U1=U2=U3电流I=I1=I2=I3I=I1+I2+I3三个重要性质电阻R=R1+R2+R31R=1R1+1R2+1R3电压UR=U1R1=U2R2=IR=I1R1=I2R2=I3R3U3R3功率PR=P1R1=P2R2=P3R3PR=P1R1=P2R2=P3R33.电流表、电压表的改装(1)小量程电流表(表头)主要部分:永久磁铁和可转动线圈。(2)改装原理:小量程的电流表改装成大量程的电流表应并联一小电阻;小量程的电流表改装成大量程的电压表应串联一大电阻。(3)改装方法:如果改装后电流表量程扩大n倍,则并联一个阻值为Rgn-1的电阻;如果改装后电压表量程扩大n倍,则串联一个阻值为(n-1)Rg的电阻。4.闭合电路欧姆定律(1)描述闭合电路的基本物理量①内阻:内电路的电阻,也叫电源的内阻。②内电压:当电路中有电流通过时,内电路两端的电压叫内电压,用U内表示。③外电阻:外电路的总电阻。④外电压:外电路两端的电压叫外电压,也叫路端电压,用U外表示。(2)闭合电路的欧姆定律①内容:闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。②表达式:I=ER+r,其中R为整个外电路的等效电阻。③适用条件:外电路为纯电阻的闭合回路。(3)路端电压与负载的关系:U=E-Ir。1.(2018宁夏西吉一中期末)扫地机器人是智能家用电器的一种,它利用自身携带的小型吸尘部件进行吸尘清扫。图示为“iRobot”扫地机器人,已知其电池容量为2000mAh,额定工作电压为15V,额定功率为30W,则下列说法正确的是()。A.扫地机器人的电阻是10ΩB.题中“mAh”是能量的单位C.扫地机器人正常工作时的电流是2AD.扫地机器人充满电后一次工作的时间约为4h答案C2.(2019衡水中学开学考试)如图所示的电路中,R0为定值电阻,R为滑动变阻器,移动滑片C时,电路的总电阻发生变化,以下情况正确的是()。A.C向左滑动,总电阻变小B.C向右滑动,总电阻变小C.C滑动到最左端时,总电阻为R0D.C滑动到最右端时,总电阻为零答案A3.(2018山西大同联考)(多选)如图所示的电路中,通过电阻R1的电流I1是()。A.UR1B.U1R1C.U2R2D.U1R1+R2答案BC4.(2018河北唐山10月模拟)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈,由于线圈的导线很细,允许通过的电流很弱,所以在使用时还要扩大量程。已知某一表头,内阻Rg=30Ω,满偏电流Ig=5mA,要将它改装为量程0~3A的电流表,所做的操作是()。A.串联一个570Ω的电阻B.并联一个570Ω的电阻C.串联一个0.05Ω的电阻D.并联一个0.05Ω的电阻答案D5.(2018吉林市一中期末)如图所示的U-I图象中,直线Ⅰ为某电源的路端电压与电流的关系,直线Ⅱ为某一电阻R的伏安特性曲线,用该电源直接与电阻R连接成闭合电路,由图象可知()。A.R的阻值为1.5ΩB.电源电动势为3V,内阻为0.5ΩC.电源的输出功率为3.0WD.电源内部消耗的功率为0.5W答案A1.(2016全国卷Ⅱ,17)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图甲所示电路。开关S断开且电流稳定时,C所带的电荷量为Q1;闭合开关S,电流再次稳定后,C所带的电荷量为Q2。Q1与Q2的比值为()。甲A.25B.12C.35D.23解析当开关S断开时,等效电路如图乙所示,电容器C两端的电压U=15E,所带的电荷量Q1=CU=15CE;当开关S闭合时,等效电路如图丙所示,电容器C两端的电压U'=13E,所带的电荷量Q2=13CE,所以Q1Q2=35,C项正确。答案C2.(2016江苏卷,8)(多选)图甲所示的电路中,电源电动势为12V,内阻为2Ω,四个电阻的阻值已在图中标出。闭合开关S,下列说法正确的有()。甲A.路端电压为10VB.电源的总功率为10WC.a、b间电压的大...
