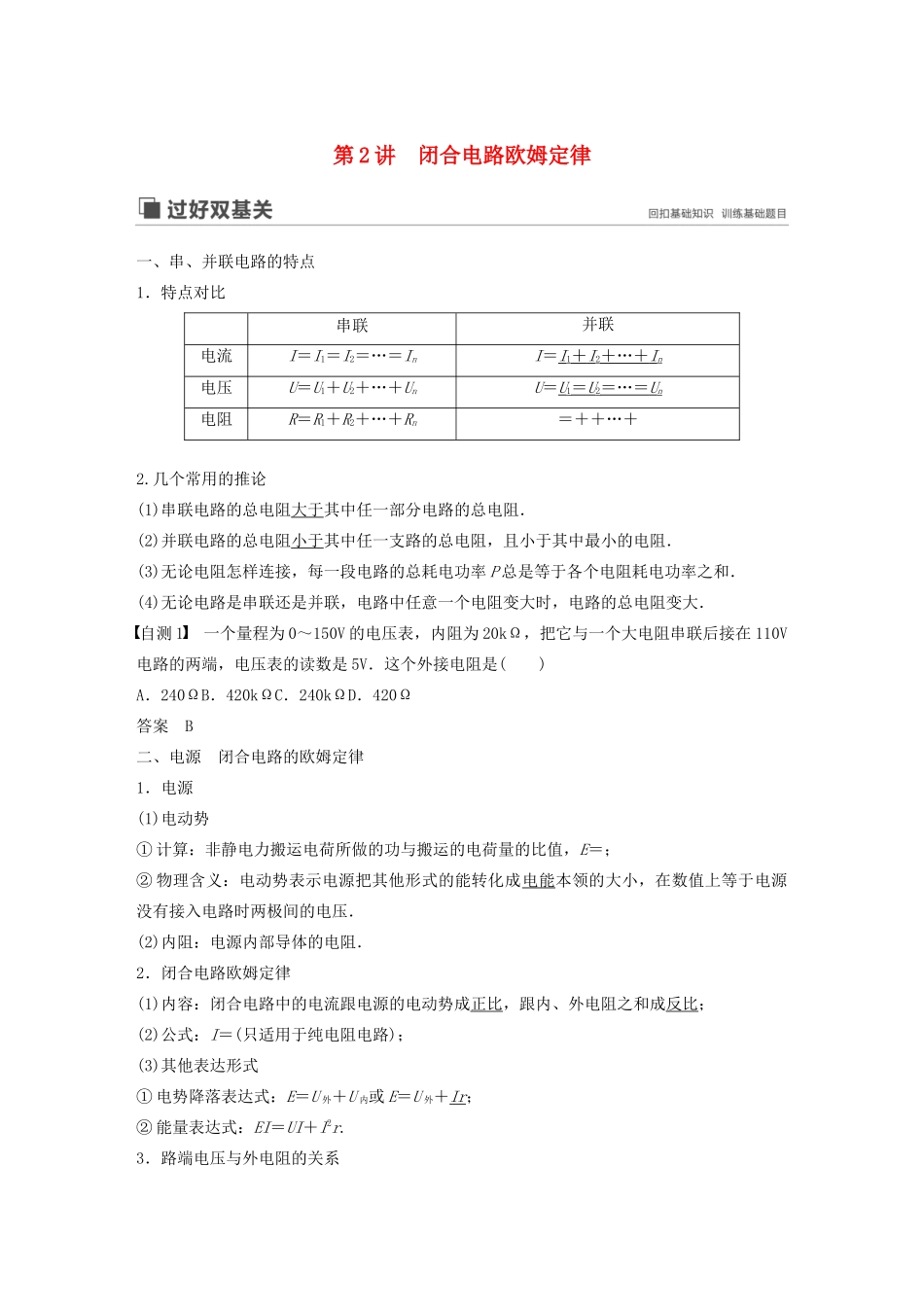

第2讲闭合电路欧姆定律一、串、并联电路的特点1．特点对比串联并联电流I＝I1＝I2＝…＝InI＝I1＋I2＋…＋In电压U＝U1＋U2＋…＋UnU＝U1＝U2＝…＝Un电阻R＝R1＋R2＋…＋Rn＝＋＋…＋2.几个常用的推论(1)串联电路的总电阻大于其中任一部分电路的总电阻．(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻．(3)无论电阻怎样连接，每一段电路的总耗电功率P总是等于各个电阻耗电功率之和．(4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．自测1一个量程为0～150V的电压表，内阻为20kΩ，把它与一个大电阻串联后接在110V电路的两端，电压表的读数是5V．这个外接电阻是()A．240ΩB．420kΩC．240kΩD．420Ω答案B二、电源闭合电路的欧姆定律1．电源(1)电动势①计算：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝；②物理含义：电动势表示电源把其他形式的能转化成电能本领的大小，在数值上等于电源没有接入电路时两极间的电压．(2)内阻：电源内部导体的电阻．2．闭合电路欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比；(2)公式：I＝(只适用于纯电阻电路)；(3)其他表达形式①电势降落表达式：E＝U外＋U内或E＝U外＋Ir；②能量表达式：EI＝UI＋I2r.3．路端电压与外电阻的关系(1)一般情况：U＝IR＝·R＝，当R增大时，U增大；(2)特殊情况：①当外电路断路时，I＝0，U＝E；②当外电路短路时，I短＝，U＝0.自测2电源的电动势为4.5V、外电阻为4.0Ω时，路端电压为4.0V，若在外电路中分别并联一个6.0Ω的电阻和串联一个6.0Ω的电阻，则两种情况下的路端电压分别约为()A．4.3V3.72VB．3.73V4.3VC．3.72V4.3VD．4.2V3.73V答案C三、电路中的功率1．电源的总功率(1)任意电路：P总＝IE＝IU外＋IU内＝P出＋P内．(2)纯电阻电路：P总＝I2(R＋r)＝.2．电源内部消耗的功率P内＝I2r＝IU内＝P总－P出．3．电源的输出功率(1)任意电路：P出＝IU＝IE－I2r＝P总－P内．(2)纯电阻电路：P出＝I2R＝＝.(3)纯电阻电路中输出功率随R的变化关系①当R＝r时，电源的输出功率最大为Pm＝.②当R>r时，随着R的增大输出功率越来越小．③当R
