高考物理大一轮复习 第八章 专题强化九 电学实验基础讲义（含解析）教科版-教科版高三全册物理教案VIP免费

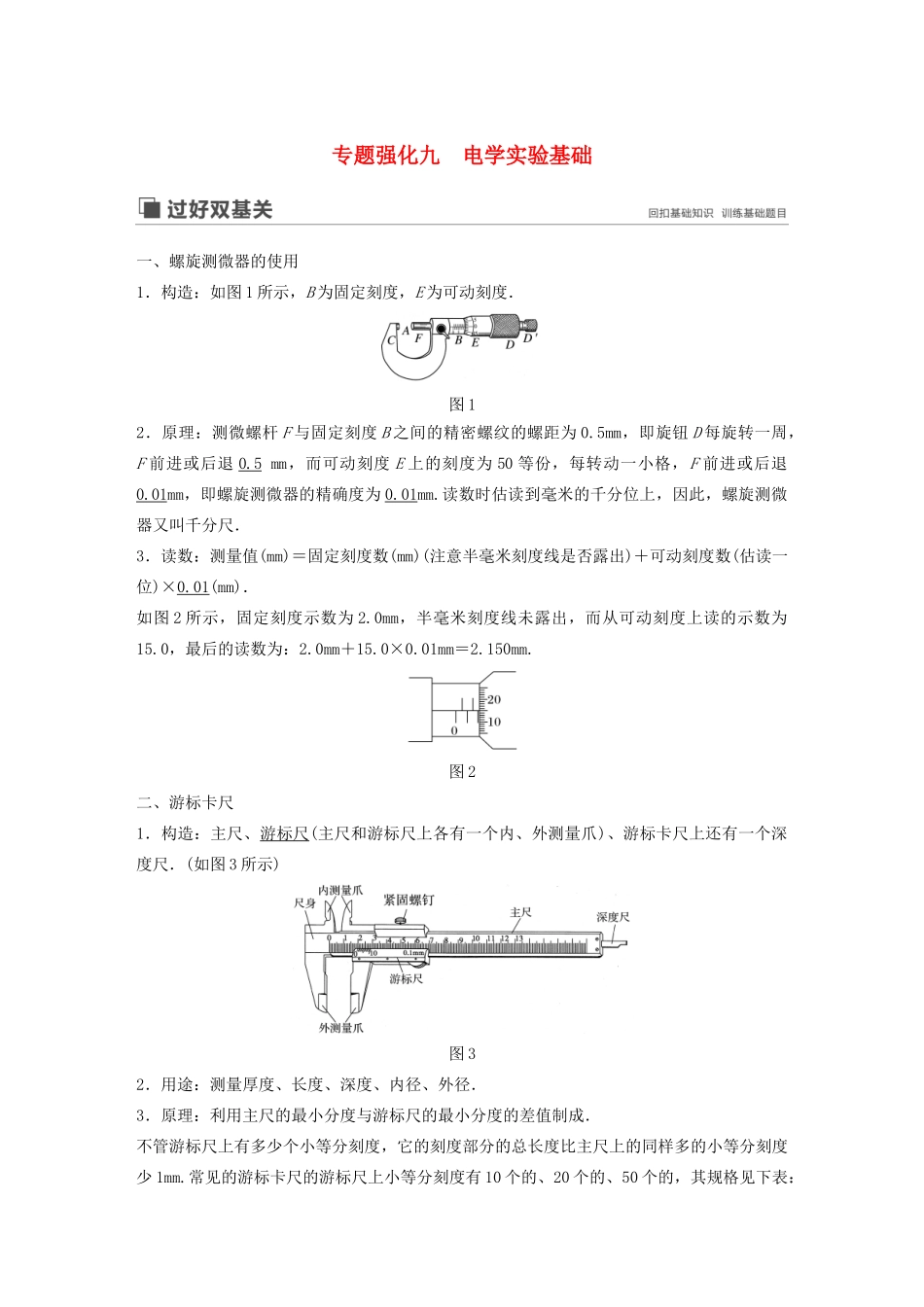

专题强化九电学实验基础一、螺旋测微器的使用1．构造：如图1所示，B为固定刻度，E为可动刻度．图12．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．如图2所示，固定刻度示数为2.0mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm.图2二、游标卡尺1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺．(如图3所示)图32．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可精确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm4.读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm.三、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3V的电压表和0～3A的电流表的读数方法相同，此量程下的精确度分别是0.1V和0.1A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15V量程的电压表，精确度是0.5V，在读数时只要求读到小数点后面一位，这时要求“格估读”，即读到0.1V.(3)对于0～0.6A量程的电流表，精确度是0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A.命题点一常用仪器的使用与读数1．游标卡尺和螺旋测微器的读数游标卡尺的读数应注意以下几点(1)看清精确度例如(图4)图4易错成11mm＋4×0.1mm＝11.40mm正确的应为11.4mm，游标卡尺不需要估读，后面不能随意加零或去零；例如(图5)图5易错成10mm＋12×0.05mm＝10.6mm，正确的应为10.60mm.(2)主尺上的单位应为厘米主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1mm.例如(图6)图6易错成5mm＋4×0.05mm＝5.20mm正确的应为50mm＋4×0.05mm＝50.20mm.(3)区分零刻度与标尺最前端例如(图7)图7易错成13mm＋10×0.05mm＝13.50mm正确读数为14mm＋10×0.05mm＝14.50mm.例1某同学测定一金属杆的长度和直径，示数如图8甲、乙所示，则该金属杆的长度和直径分别为________cm和________mm.图8答案60.104.20解析刻度尺的分度值为1mm，要估读到0.1mm.游标卡尺读数为4mm＋10×0.02mm＝4.20mm.例2某同学用如图9甲所示的螺旋测微器测小球的直径时，他应先转动________到F靠近小球，再转动________到F夹住小球，直至听到棘轮发出声音为止，拨动________使F固定后读数(填仪器部件字母符号)．正确操作后，螺旋测微器的示数如图乙所示，则小球的直径是_______________mm.图9答案DHG6.700解析用螺旋测微器测小球直径时，先转动粗调旋钮D使测微螺杆F靠近被测小球，再转动微调旋钮H使测微螺杆F夹住小球，直到棘轮发出声音为止，拨动止动旋钮G使F固定后读数，读数为6.5mm＋20.0×0.01mm＝6.700mm.变式1(2018·湖北省武汉市部分学校起点调研)某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图10甲和乙所示．该工件的直径为________cm，高度为________mm.图10答案1.2206.860(6.858～6.862均正确)解析游标卡尺的主尺读数为1.2cm，游标尺上第4个刻度和主尺上某一刻度对齐，所以游标读数为4×0.05mm＝0.20mm＝0.020cm，所以最终读数为：1.2cm＋0.020cm＝1.220cm.螺旋测微器的固定刻度为6.5mm，可动刻度为36.0×...
