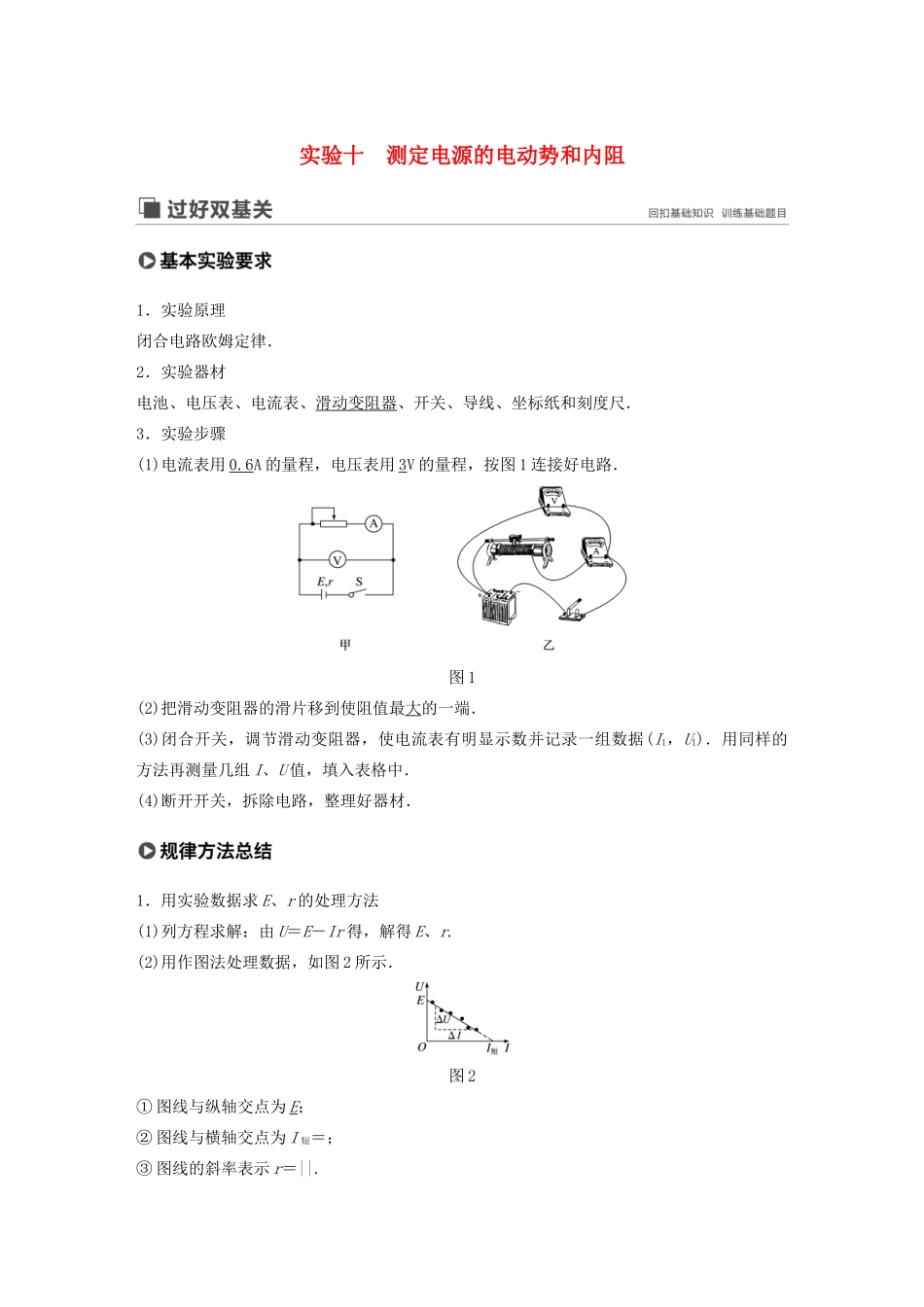

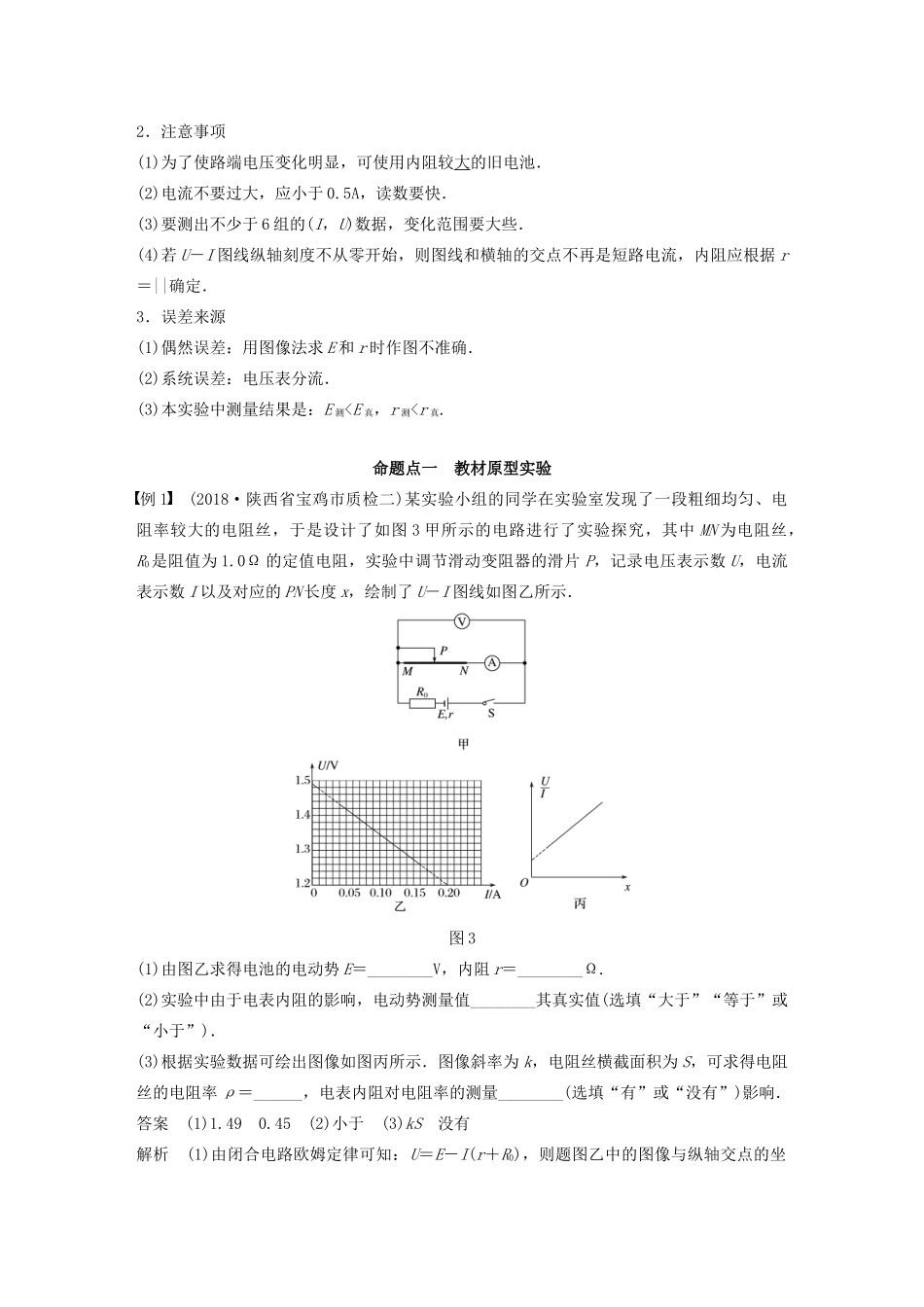

实验十测定电源的电动势和内阻1．实验原理闭合电路欧姆定律．2．实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．3．实验步骤(1)电流表用0.6A的量程，电压表用3V的量程，按图1连接好电路．图1(2)把滑动变阻器的滑片移到使阻值最大的一端．(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)．用同样的方法再测量几组I、U值，填入表格中．(4)断开开关，拆除电路，整理好器材．1．用实验数据求E、r的处理方法(1)列方程求解：由U＝E－Ir得，解得E、r.(2)用作图法处理数据，如图2所示．图2①图线与纵轴交点为E；②图线与横轴交点为I短＝；③图线的斜率表示r＝||.2．注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池．(2)电流不要过大，应小于0.5A，读数要快．(3)要测出不少于6组的(I，U)数据，变化范围要大些．(4)若U－I图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r＝||确定．3．误差来源(1)偶然误差：用图像法求E和r时作图不准确．(2)系统误差：电压表分流．(3)本实验中测量结果是：E测
