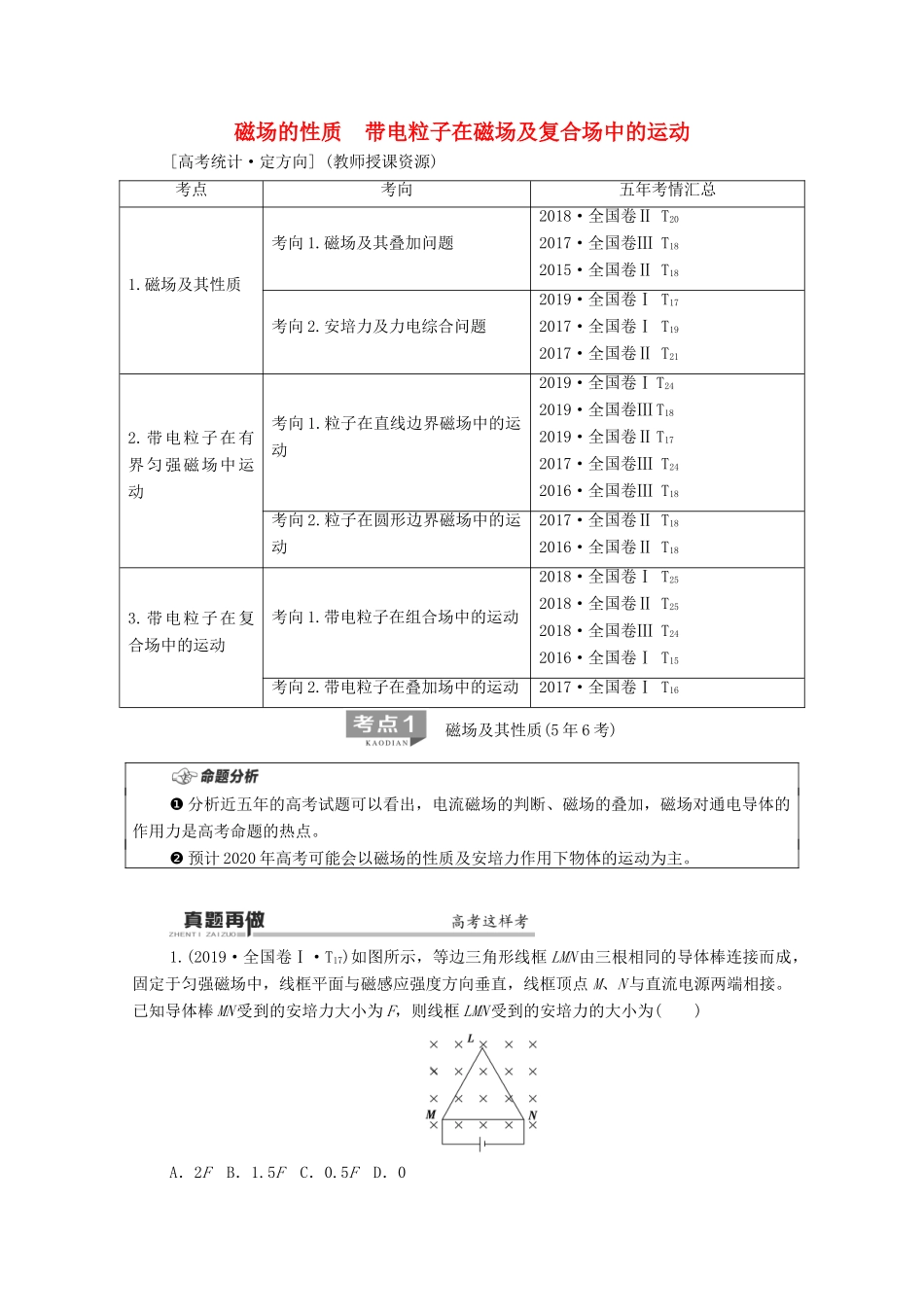

磁场的性质带电粒子在磁场及复合场中的运动[高考统计·定方向](教师授课资源)考点考向五年考情汇总1.磁场及其性质考向1.磁场及其叠加问题2018·全国卷ⅡT202017·全国卷ⅢT182015·全国卷ⅡT18考向2.安培力及力电综合问题2019·全国卷ⅠT172017·全国卷ⅠT192017·全国卷ⅡT212.带电粒子在有界匀强磁场中运动考向1.粒子在直线边界磁场中的运动2019·全国卷ⅠT242019·全国卷ⅢT182019·全国卷ⅡT172017·全国卷ⅢT242016·全国卷ⅢT18考向2.粒子在圆形边界磁场中的运动2017·全国卷ⅡT182016·全国卷ⅡT183.带电粒子在复合场中的运动考向1.带电粒子在组合场中的运动2018·全国卷ⅠT252018·全国卷ⅡT252018·全国卷ⅢT242016·全国卷ⅠT15考向2.带电粒子在叠加场中的运动2017·全国卷ⅠT16磁场及其性质(5年6考)❶分析近五年的高考试题可以看出，电流磁场的判断、磁场的叠加，磁场对通电导体的作用力是高考命题的热点。❷预计2020年高考可能会以磁场的性质及安培力作用下物体的运动为主。1.(2019·全国卷Ⅰ·T17)如图所示，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接。已知导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为()A．2FB．1.5FC．0.5FD．0B[设三角形边长为l，通过导体棒MN的电流大小为I，则根据并联电路的规律可知通过导体棒ML和LN的电流大小为，如图所示，依题意有F＝BlI，则导体棒ML和LN所受安培力的合力为F1＝BlI＝F，方向与F的方向相同，所以线框LMN受到的安培力大小为1.5F，选项B正确。]2.(多选)(2018·全国卷Ⅱ·T20)如图所示，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外。已知a、b两点的磁感应强度大小分别为B0和B0，方向也垂直于纸面向外。则()A．流经L1的电流在b点产生的磁感应强度大小为B0B．流经L1的电流在a点产生的磁感应强度大小为B0C．流经L2的电流在b点产生的磁感应强度大小为B0D．流经L2的电流在a点产生的磁感应强度大小为B0AC[由对称性可知，流经L1的电流在a、b两点产生的磁感应强度大小相等且方向相同，设为B1，流经L2的电流在a、b两点产生的磁感应强度大小相等但方向相反，设其大小为B2，由磁场叠加原理有B0－B1－B2＝B0，B0－B1＋B2＝B0，联立解得B1＝B0，B2＝B0，所以A、C正确。]3．(多选)(2017·全国卷Ⅰ·T19)如图所示，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反。下列说法正确的是()A．L1所受磁场作用力的方向与L2、L3所在平面垂直B．L3所受磁场作用力的方向与L1、L2所在平面垂直C．L1、L2和L3单位长度所受的磁场作用力大小之比为1∶1∶D．L1、L2和L3单位长度所受的磁场作用力大小之比为∶∶1BC[如图，由磁场的叠加知，L2与L3中的电流在L1处产生的合磁场的方向在L2、L3连线的中垂线上，由左手定则知，L1所受磁场作用力的方向与L2、L3所在平面平行，选项A错误。L1与L2中的电流在L3处产生的合磁场的方向与L1、L2的连线平行，由左手定则知，L3所受磁场作用力的方向与L1、L2所在平面垂直，选项B正确。由几何关系知，设电流在另外导线处产生磁场的磁感应强度为B，而L1、L2所在处两个磁场方向的夹角均为120°，则B合＝B，而L3所在处两个磁场方向的夹角为60°，则B′合＝B，由F＝ILB知，L1、L2和L3单位长度所受的磁场作用力大小之比为1∶1∶，选项C正确，选项D错误。][教师备选题]1．(2017·全国卷Ⅲ·T18)如图所示，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l。在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零。如果让P中的电流反向，其他条件不变，则a点处磁感应强度的大小为()A．0B.B0C.B0D．2B0C[两长直导线P和Q在a点处的磁感应强度的大小相等，设为B，方向如图甲所示，此时a点处的磁感应强度为零，则两磁感应强度的合磁...
