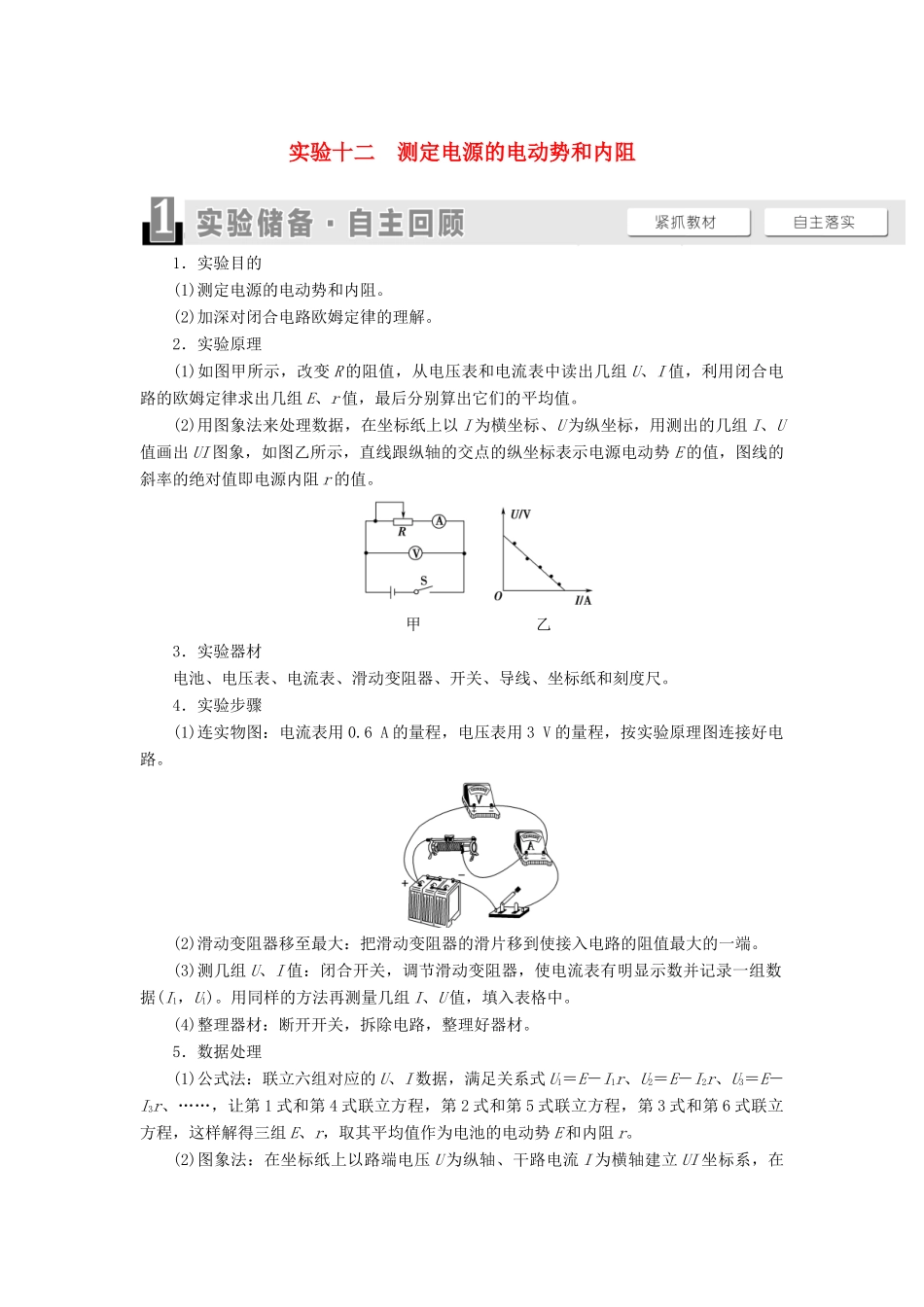

实验十二测定电源的电动势和内阻1．实验目的(1)测定电源的电动势和内阻。(2)加深对闭合电路欧姆定律的理解。2．实验原理(1)如图甲所示，改变R的阻值，从电压表和电流表中读出几组U、I值，利用闭合电路的欧姆定律求出几组E、r值，最后分别算出它们的平均值。(2)用图象法来处理数据，在坐标纸上以I为横坐标、U为纵坐标，用测出的几组I、U值画出UI图象，如图乙所示，直线跟纵轴的交点的纵坐标表示电源电动势E的值，图线的斜率的绝对值即电源内阻r的值。甲乙3．实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺。4．实验步骤(1)连实物图：电流表用0.6A的量程，电压表用3V的量程，按实验原理图连接好电路。(2)滑动变阻器移至最大：把滑动变阻器的滑片移到使接入电路的阻值最大的一端。(3)测几组U、I值：闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)。用同样的方法再测量几组I、U值，填入表格中。(4)整理器材：断开开关，拆除电路，整理好器材。5．数据处理(1)公式法：联立六组对应的U、I数据，满足关系式U1＝E－I1r、U2＝E－I2r、U3＝E－I3r、……，让第1式和第4式联立方程，第2式和第5式联立方程，第3式和第6式联立方程，这样解得三组E、r，取其平均值作为电池的电动势E和内阻r。(2)图象法：在坐标纸上以路端电压U为纵轴、干路电流I为横轴建立UI坐标系，在坐标平面内描出各组(I，U)值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标值即是电池电动势的大小(一次函数的纵轴截距)，直线的斜率绝对值即为电池的内阻r，即r＝。6．误差分析(1)偶然误差：电表读数及用图象法求E和r时作图不准确。(2)系统误差：如实验原理图甲中由于电压表的分流，测量结果是：E测
