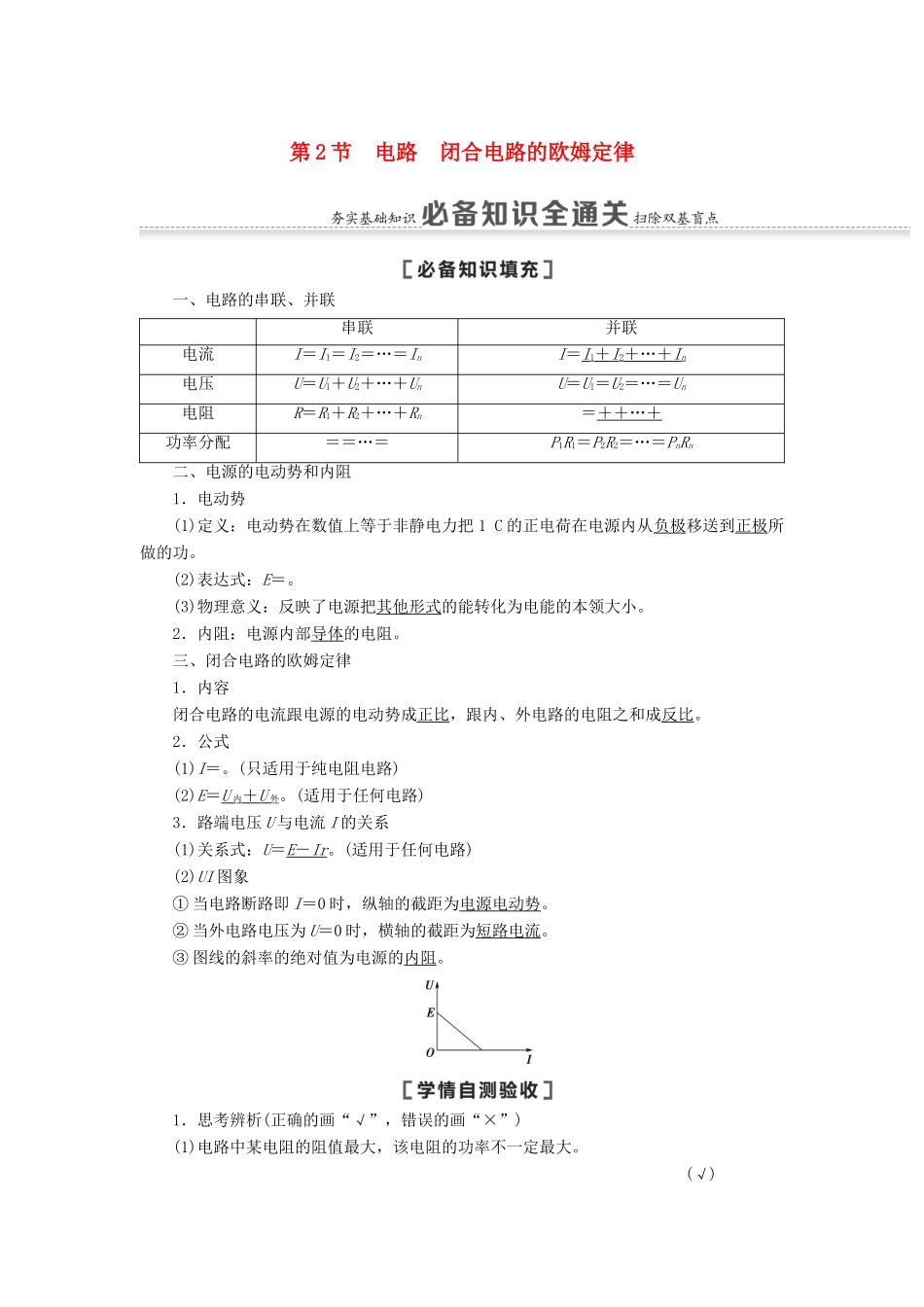

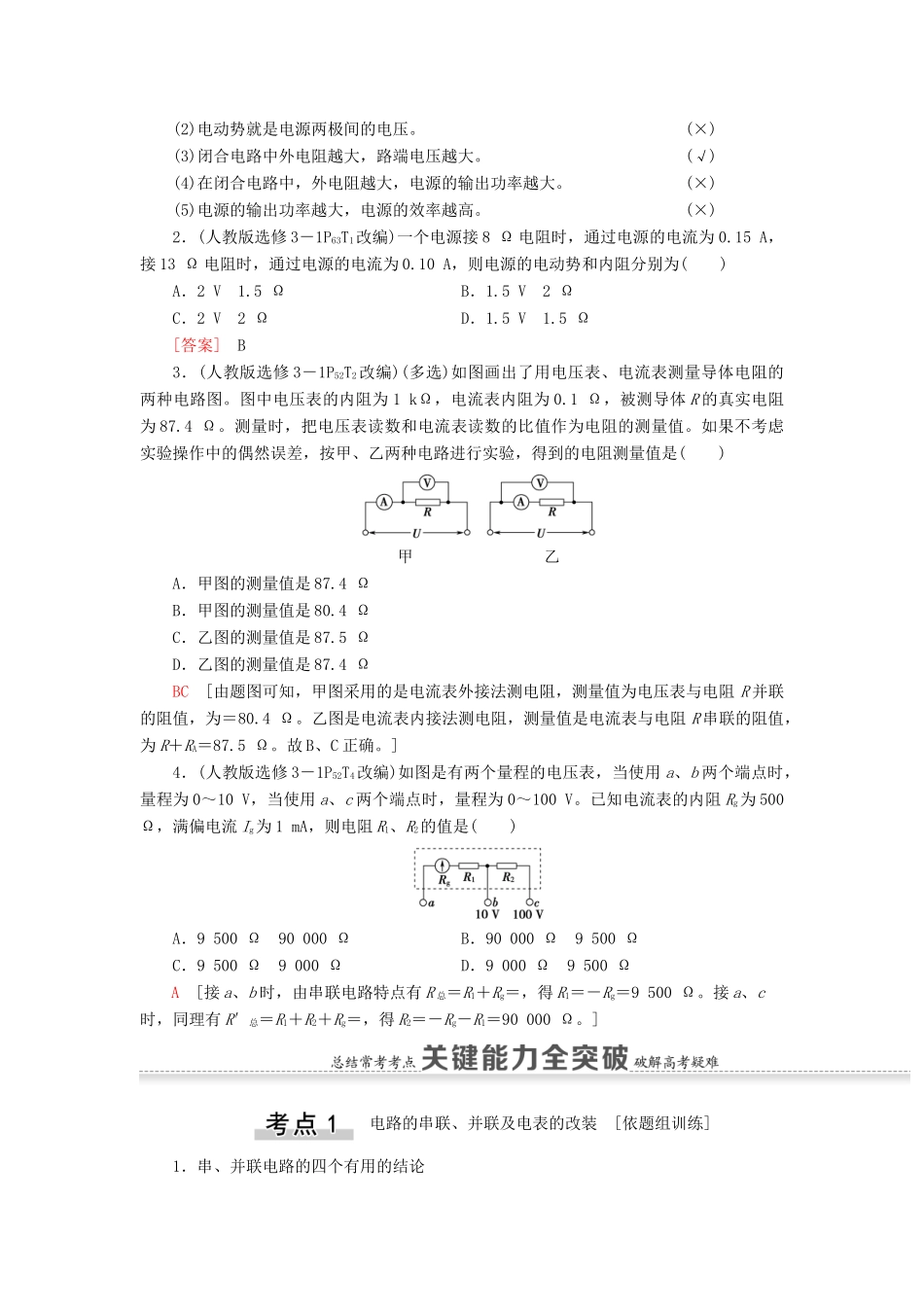

第2节电路闭合电路的欧姆定律一、电路的串联、并联串联并联电流I＝I1＝I2＝…＝InI＝I1＋I2＋…＋In电压U＝U1＋U2＋…＋UnU＝U1＝U2＝…＝Un电阻R＝R1＋R2＋…＋Rn＝＋＋…＋功率分配＝＝…＝P1R1＝P2R2＝…＝PnRn二、电源的电动势和内阻1．电动势(1)定义：电动势在数值上等于非静电力把1C的正电荷在电源内从负极移送到正极所做的功。(2)表达式：E＝。(3)物理意义：反映了电源把其他形式的能转化为电能的本领大小。2．内阻：电源内部导体的电阻。三、闭合电路的欧姆定律1．内容闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。2．公式(1)I＝。(只适用于纯电阻电路)(2)E＝U内＋U外。(适用于任何电路)3．路端电压U与电流I的关系(1)关系式：U＝E－Ir。(适用于任何电路)(2)UI图象①当电路断路即I＝0时，纵轴的截距为电源电动势。②当外电路电压为U＝0时，横轴的截距为短路电流。③图线的斜率的绝对值为电源的内阻。1．思考辨析(正确的画“√”，错误的画“×”)(1)电路中某电阻的阻值最大，该电阻的功率不一定最大。(√)(2)电动势就是电源两极间的电压。(×)(3)闭合电路中外电阻越大，路端电压越大。(√)(4)在闭合电路中，外电阻越大，电源的输出功率越大。(×)(5)电源的输出功率越大，电源的效率越高。(×)2．(人教版选修3－1P63T1改编)一个电源接8Ω电阻时，通过电源的电流为0.15A，接13Ω电阻时，通过电源的电流为0.10A，则电源的电动势和内阻分别为()A．2V1.5ΩB．1.5V2ΩC．2V2ΩD．1.5V1.5Ω[答案]B3．(人教版选修3－1P52T2改编)(多选)如图画出了用电压表、电流表测量导体电阻的两种电路图。图中电压表的内阻为1kΩ，电流表内阻为0.1Ω，被测导体R的真实电阻为87.4Ω。测量时，把电压表读数和电流表读数的比值作为电阻的测量值。如果不考虑实验操作中的偶然误差，按甲、乙两种电路进行实验，得到的电阻测量值是()甲乙A．甲图的测量值是87.4ΩB．甲图的测量值是80.4ΩC．乙图的测量值是87.5ΩD．乙图的测量值是87.4ΩBC[由题图可知，甲图采用的是电流表外接法测电阻，测量值为电压表与电阻R并联的阻值，为＝80.4Ω。乙图是电流表内接法测电阻，测量值是电流表与电阻R串联的阻值，为R＋RA＝87.5Ω。故B、C正确。]4．(人教版选修3－1P52T4改编)如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～10V，当使用a、c两个端点时，量程为0～100V。已知电流表的内阻Rg为500Ω，满偏电流Ig为1mA，则电阻R1、R2的值是()A．9500Ω90000ΩB．90000Ω9500ΩC．9500Ω9000ΩD．9000Ω9500ΩA[接a、b时，由串联电路特点有R总＝R1＋Rg＝，得R1＝－Rg＝9500Ω。接a、c时，同理有R′总＝R1＋R2＋Rg＝，得R2＝－Rg－R1＝90000Ω。]电路的串联、并联及电表的改装[依题组训练]1．串、并联电路的四个有用的结论(1)串联电路的总电阻大于电路中的任意一个电阻，串联电阻的个数增多时，总电阻增大。(2)并联电路的总电阻小于任意支路的电阻，并联支路的条数增多时，总电阻减小。(3)不论串联电路还是并联电路，只要某个电阻增大，总电阻就增大，反之则减小。(4)不论串联电路还是并联电路，电路消耗的总功率等于各电阻消耗的电功率之和。2．电表的改装改装成电压表改装成电流表内部电路改装后的量程U＝Ig(R＋Rg)I＝Ig量程扩大的倍数n＝n＝接入电阻的阻值R＝－Rg＝(n－1)RgR＝＝改装后的总电阻Rx＝Rg＋R＝nRgRx＝＝[题组训练]1.(多选)(2019·商丘模拟)如图所示，图线a表示的导体的电阻为R1，图线b表示的导体的电阻为R2，则下列说法正确的是()A．R1∶R2＝1∶3B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1∶P2＝1∶3D．将R1与R2并联后接于电源上，则通过的电流之比I1∶I2＝1∶3AC[由题图IU图线可知R1∶R2＝1∶3，故A正确；把R1拉长到原来的3倍后其电阻变为原来的9倍，等于3R2，故B错误；R1与R2串联后接在电源上，由P＝I2R可知P1∶P2＝1∶3，故C正确；R1与R2并联后接于电源上，则电流之比I1∶I2＝3∶1，故D错误。]2．(多选)如图所示，甲、乙都是由一个灵敏电流表G和一个变阻器R组成的电流，下列说法正确的是()甲乙A．甲表是电流表，R增大时量程增...
