高考物理一轮复习 第8章 恒定电流 实验11 测定金属的电阻率（同时练习使用螺旋测微器）教案（含解析）-人教版高三全册物理教案VIP免费

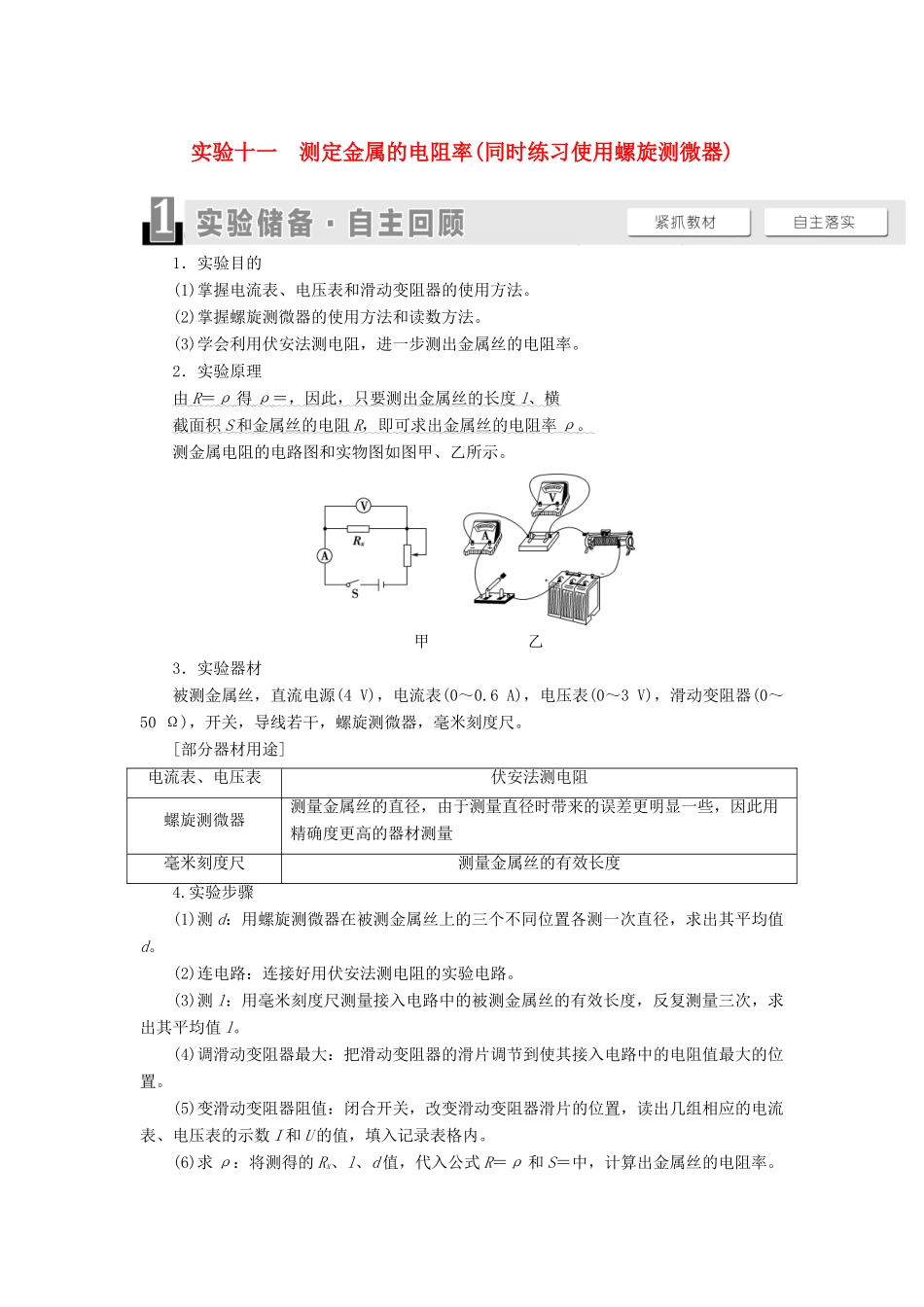

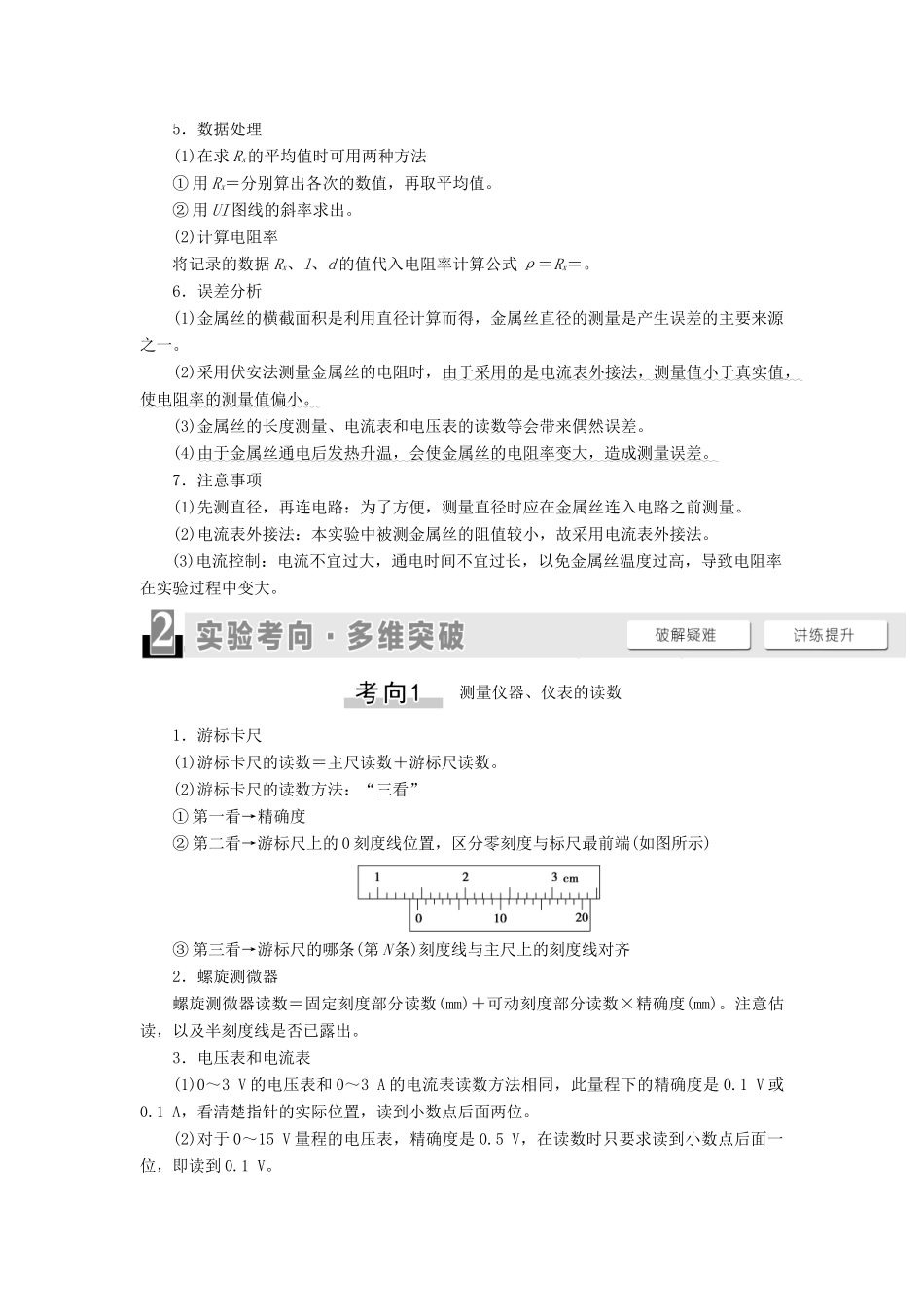

实验十一测定金属的电阻率(同时练习使用螺旋测微器)1．实验目的(1)掌握电流表、电压表和滑动变阻器的使用方法。(2)掌握螺旋测微器的使用方法和读数方法。(3)学会利用伏安法测电阻，进一步测出金属丝的电阻率。2．实验原理由R＝ρ得ρ＝，因此，只要测出金属丝的长度l、横截面积S和金属丝的电阻R，即可求出金属丝的电阻率ρ。测金属电阻的电路图和实物图如图甲、乙所示。甲乙3．实验器材被测金属丝，直流电源(4V)，电流表(0～0.6A)，电压表(0～3V)，滑动变阻器(0～50Ω)，开关，导线若干，螺旋测微器，毫米刻度尺。[部分器材用途]电流表、电压表伏安法测电阻螺旋测微器测量金属丝的直径，由于测量直径时带来的误差更明显一些，因此用精确度更高的器材测量毫米刻度尺测量金属丝的有效长度4.实验步骤(1)测d：用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d。(2)连电路：连接好用伏安法测电阻的实验电路。(3)测l：用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值l。(4)调滑动变阻器最大：把滑动变阻器的滑片调节到使其接入电路中的电阻值最大的位置。(5)变滑动变阻器阻值：闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内。(6)求ρ：将测得的Rx、l、d值，代入公式R＝ρ和S＝中，计算出金属丝的电阻率。5．数据处理(1)在求Rx的平均值时可用两种方法①用Rx＝分别算出各次的数值，再取平均值。②用UI图线的斜率求出。(2)计算电阻率将记录的数据Rx、l、d的值代入电阻率计算公式ρ＝Rx＝。6．误差分析(1)金属丝的横截面积是利用直径计算而得，金属丝直径的测量是产生误差的主要来源之一。(2)采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小。(3)金属丝的长度测量、电流表和电压表的读数等会带来偶然误差。(4)由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差。7．注意事项(1)先测直径，再连电路：为了方便，测量直径时应在金属丝连入电路之前测量。(2)电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法。(3)电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大。测量仪器、仪表的读数1．游标卡尺(1)游标卡尺的读数＝主尺读数＋游标尺读数。(2)游标卡尺的读数方法：“三看”①第一看→精确度②第二看→游标尺上的0刻度线位置，区分零刻度与标尺最前端(如图所示)③第三看→游标尺的哪条(第N条)刻度线与主尺上的刻度线对齐2．螺旋测微器螺旋测微器读数＝固定刻度部分读数(mm)＋可动刻度部分读数×精确度(mm)。注意估读，以及半刻度线是否已露出。3．电压表和电流表(1)0～3V的电压表和0～3A的电流表读数方法相同，此量程下的精确度是0.1V或0.1A，看清楚指针的实际位置，读到小数点后面两位。(2)对于0～15V量程的电压表，精确度是0.5V，在读数时只要求读到小数点后面一位，即读到0.1V。(3)对于0～0.6A量程的电流表，精确度是0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A。[题组训练]1．(2019·海口市高三模拟)某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图甲和乙所示。该工件的直径为cm，高度为mm。甲乙[解析]游标卡尺的主尺读数为1.2cm，游标尺上第4个刻度线和主尺上某一刻度线对齐，所以游标尺读数为4×0.05mm＝0.20mm＝0.020cm，所以最终读数为：1.2cm＋0.020cm＝1.220cm。螺旋测微器的固定刻度为6.5mm，可动刻度为36.0×0.01mm＝0.360mm，所以最终读数为6.5mm＋0.360mm＝6.860mm。[答案]1.2206.860(6.858～6.862均正确)2．(1)如图甲所示的电表使用0.6A量程时，对应刻度盘上每一小格代表A，图中表针示数为A；当使用3A量程时，对应刻度盘中每一小格代表A，图中表针示数为A。甲乙(2)如图乙所示的电表使用较小量程时，每小格表示V，图中表针的示数为V。若使用的是较大量程，则这时表盘刻度每小格表示V，图中表针示数为V。(3)旋钮式电阻箱如图丙所示，电流从接线柱A流入，从...
