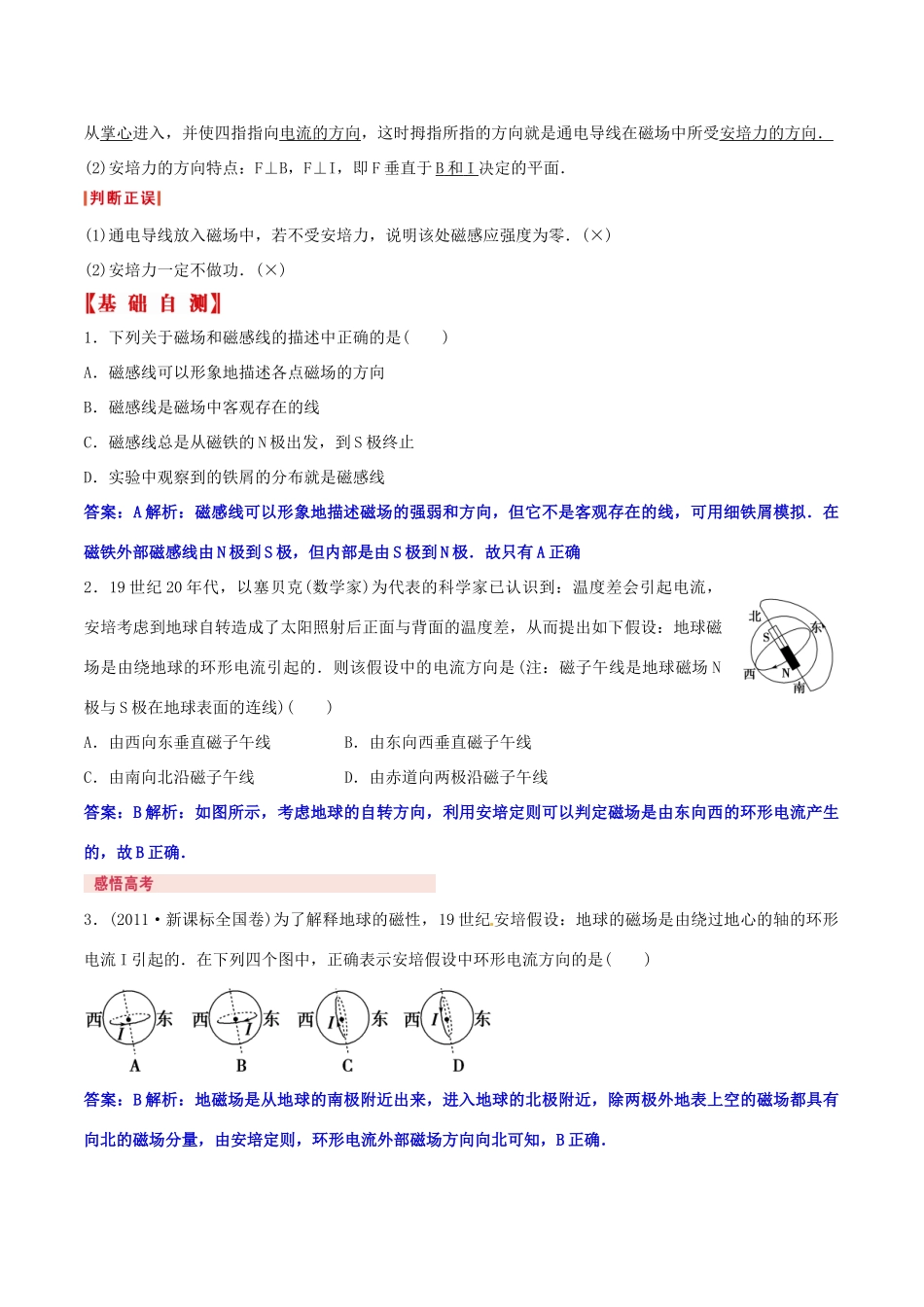

第1讲磁场的描述磁场对电流的作用一、抓住四个知识点（讲基础，练基础）知识一磁场、磁感线、磁感应强度1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用．(2)方向：小磁针的N极所受磁场力的方向．2．磁感线在磁场中画出一些曲线，使曲线上每一点的切线方向都跟该点的磁感应强度的方向一致．3．磁体的磁场和地磁场4．磁感应强度(1)物理意义：描述磁场强弱和方向．(2)定义式：B＝(通电导线垂直于磁场)．(3)方向：小磁针静止时N极的指向．(4)单位：特斯拉(T)5．匀强磁场(1)定义：磁感应强度的大小处处相等、方向处处相同的磁场称为匀强磁场．(2)特点匀强磁场中的磁感线是疏密程度相同的、方向相同的平行直线．磁感线并不是真实存在的，没有磁感线的地方并不表示没有磁场．知识二电流的磁场1．奥斯特实验：奥斯特实验发现了电流的磁效应，即电流可以产生磁场，首次揭示了电与磁的联系．2．电流的磁场通电直导线通电螺线管环形电流特点无磁极、非匀强，且距导线越远处磁场越弱与条形磁铁的磁场相似，管内为匀强磁场且磁场最强，管外为非匀强磁场环形电流的两侧是N极和S极，且离圆环中心越远，磁场越弱安培定则立体图横截面图从上往下看从左往右看从右往左看纵截面图如图所示，一束带电粒子沿水平方向的虚线飞过小磁针上方，并与小磁针方向平行，能使小磁针N极转向读者，那么这束带电粒子可能是如何运动的？[提示]带电粒子沿水平方向的虚线飞过小磁针上方，并与小磁针方向平行，能使小磁针N极转向读者．可知电流的磁场在小磁针所在处是垂直于纸面指向读者的．依据安培定则可得，电流的方向水平向左．因此，如果这束带电粒子是正离子，则向左飞行；如果是负离子，则向右飞行．知识三磁通量1．概念在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S和B的乘积．2．公式：Φ＝BS.(匀强磁场且B⊥S)3．单位：1Wb＝1_T·m2.(1)磁通量是标量，但有正负之分．(2)磁通量与线圈的匝数无关．知识四磁场对电流的作用——安培力1．安培力的大小(1)当磁场B与电流垂直时：F＝BIL.(2)当磁场B与电流平行时：F＝0.2．安培力的方向(1)用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．(2)安培力的方向特点：F⊥B，F⊥I，即F垂直于B和I决定的平面．(1)通电导线放入磁场中，若不受安培力，说明该处磁感应强度为零．(×)(2)安培力一定不做功．(×)1．下列关于磁场和磁感线的描述中正确的是()A．磁感线可以形象地描述各点磁场的方向B．磁感线是磁场中客观存在的线C．磁感线总是从磁铁的N极出发，到S极终止D．实验中观察到的铁屑的分布就是磁感线答案：A解析：磁感线可以形象地描述磁场的强弱和方向，但它不是客观存在的线，可用细铁屑模拟．在磁铁外部磁感线由N极到S极，但内部是由S极到N极．故只有A正确2．19世纪20年代，以塞贝克(数学家)为代表的科学家已认识到：温度差会引起电流，安培考虑到地球自转造成了太阳照射后正面与背面的温度差，从而提出如下假设：地球磁场是由绕地球的环形电流引起的．则该假设中的电流方向是(注：磁子午线是地球磁场N极与S极在地球表面的连线)()A．由西向东垂直磁子午线B．由东向西垂直磁子午线C．由南向北沿磁子午线D．由赤道向两极沿磁子午线答案：B解析：如图所示，考虑地球的自转方向，利用安培定则可以判定磁场是由东向西的环形电流产生的，故B正确．3．(2011·新课标全国卷)为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是()答案：B解析：地磁场是从地球的南极附近出来，进入地球的北极附近，除两极外地表上空的磁场都具有向北的磁场分量，由安培定则，环形电流外部磁场方向向北可知，B正确．4．(多选)(2012·海南高考)图中装置可演示磁场对通电导线的作用．电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不...
