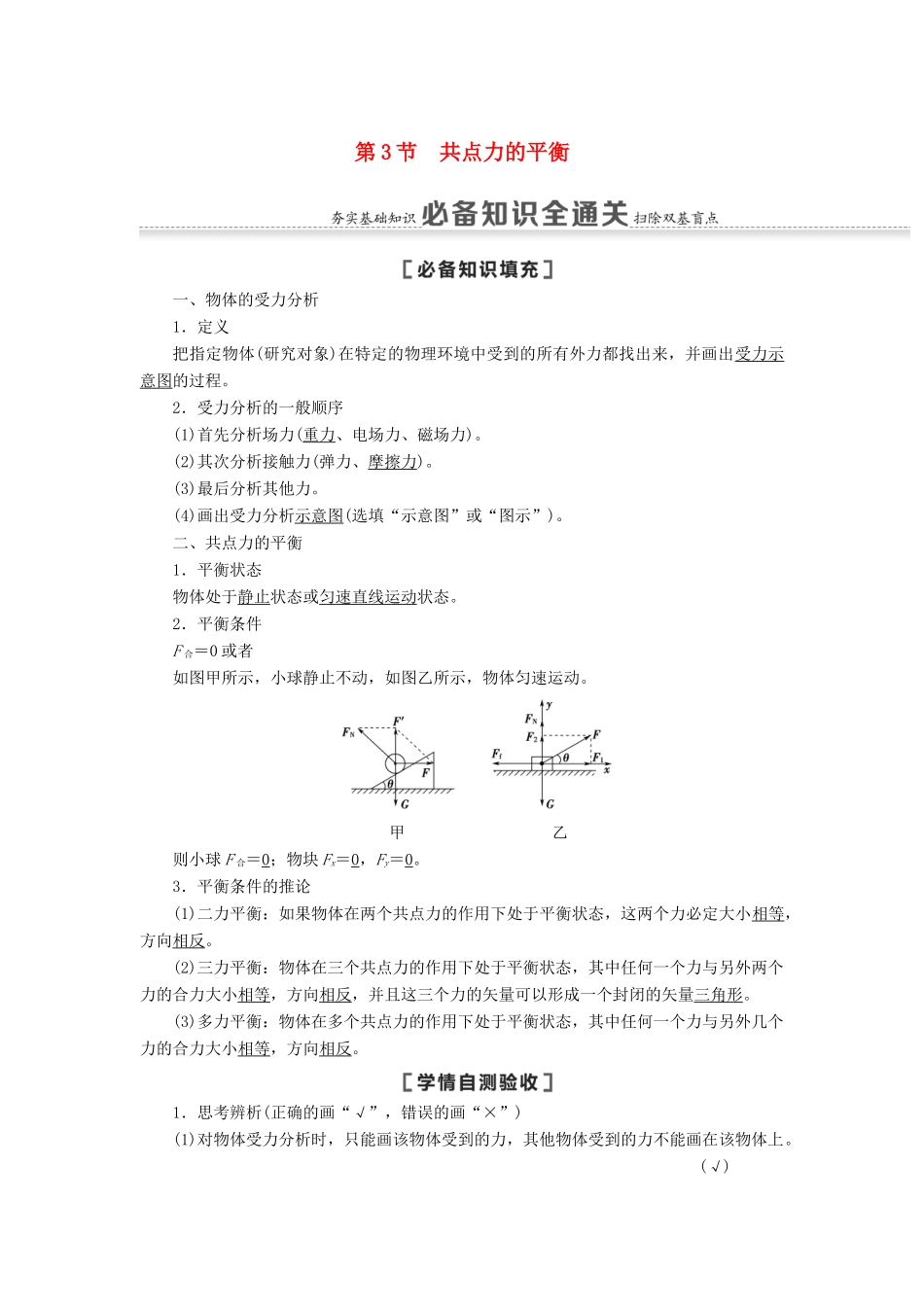

第3节共点力的平衡一、物体的受力分析1．定义把指定物体(研究对象)在特定的物理环境中受到的所有外力都找出来，并画出受力示意图的过程。2．受力分析的一般顺序(1)首先分析场力(重力、电场力、磁场力)。(2)其次分析接触力(弹力、摩擦力)。(3)最后分析其他力。(4)画出受力分析示意图(选填“示意图”或“图示”)。二、共点力的平衡1．平衡状态物体处于静止状态或匀速直线运动状态。2．平衡条件F合＝0或者如图甲所示，小球静止不动，如图乙所示，物体匀速运动。甲乙则小球F合＝0；物块Fx＝0，Fy＝0。3．平衡条件的推论(1)二力平衡：如果物体在两个共点力的作用下处于平衡状态，这两个力必定大小相等，方向相反。(2)三力平衡：物体在三个共点力的作用下处于平衡状态，其中任何一个力与另外两个力的合力大小相等，方向相反，并且这三个力的矢量可以形成一个封闭的矢量三角形。(3)多力平衡：物体在多个共点力的作用下处于平衡状态，其中任何一个力与另外几个力的合力大小相等，方向相反。1．思考辨析(正确的画“√”，错误的画“×”)(1)对物体受力分析时，只能画该物体受到的力，其他物体受到的力不能画在该物体上。(√)(2)物体沿光滑斜面下滑时，受到重力、支持力和下滑力的作用。s(×)(3)加速度等于零的物体一定处于平衡状态。(√)(4)速度等于零的物体一定处于平衡状态。(×)(5)若物体受三个力F1、F2、F3处于平衡状态，若将F1转动90°时，三个力的合力大小为F1。(√)2．(人教版必修2P91T1改编)如图所示，质量为m的光滑圆球，在细线和墙壁的作用下处于静止状态，重力加速度为g，细线与竖直墙壁的夹角为30°，则细线对小球的拉力大小为()A.B．C．mgD．[答案]A3．(鲁科版必修1P97T2，改编)(多选)如图所示，水平地面上的物体A，在斜向上的拉力F的作用下，向右做匀速运动，则下列说法中正确的是()A．物体A可能只受到三个力的作用B．物体A一定受到四个力的作用C．物体A受到的滑动摩擦力大小为FcosθD．物体A对水平面的压力大小可能为FsinθBCD[物体水平向右做匀速运动，合力必为零，所以必受水平向左的摩擦力，且有f＝Fcosθ，因滑动摩擦力存在，地面一定对物体A有竖直向上的支持力，且有N＝mg－Fsinθ，若重力mg＝2Fsinθ，则A对水平面的压力大小为Fsinθ，所以选项B、C、D正确，A错误。]4．(人教版必修1P84T7改编)如图所示，水平面上A、B两物块的接触面水平，二者叠放在一起，在作用于B上的水平恒定拉力F的作用下沿地面向右做匀速运动，某时刻撤去力F后，二者仍不发生相对滑动，关于撤去F前后，下列说法正确的是()A．撤去F之前A受3个力作用B．撤去F之前B受到4个力作用C．撤去F前后，A的受力情况不变D．A、B间的动摩擦因数μ1不小于B与地面间的动摩擦因数μ2[答案]D物体的受力分析[依题组训练]1.(2019·开封检测)如图所示，物体A靠在竖直的墙面C上，在竖直向上的力F作用下，A、B物体保持静止，则物体A受力分析示意图正确的是()ABCDA[以A、B组成的整体为研究对象，水平方向不可能受力，故整体和墙面C间没有弹力，故A与墙面C间无摩擦力，以A物体为研究对象，A受重力，B对A的垂直接触面的弹力和平行接触面的摩擦力，故选项A正确。]2．(2019·天津南开中学月考)如图所示，固定的斜面上叠放着A、B两木块，木块A与B的接触面水平，水平力F作用于木块A，使木块A、B保持静止，且F≠0。则下列描述正确的是()A．B可能受到3个或4个力作用B．斜面对木块B的摩擦力方向可能沿斜面向下C．A对B的摩擦力可能为零D．A、B整体不可能受三个力作用B[对B受力分析，木块B受重力、A对B的压力、A对B水平向左的静摩擦力、斜面对B垂直于斜面向上的支持力、斜面对B可能有静摩擦力(当A对B向左的静摩擦力平行斜面方向的分力与木块A对B的压力与木块B重力的合力沿斜面方向的分力平衡时，斜面对B没有静摩擦力)作用，故B受4个力或者5个力作用，故A错误；当A对B向左的静摩擦力平行斜面方向的分力大于木块A对B的压力与木块B重力的合力沿斜面方向的分力时，木块B有上滑趋势，此时木块B受到平行斜面向下的静摩擦力，故B正确；对木块A受力分析，受水平力、重力、B对A的支持力和静摩擦力，根据平衡条件，B对A的静摩擦力与水平力F平衡...
