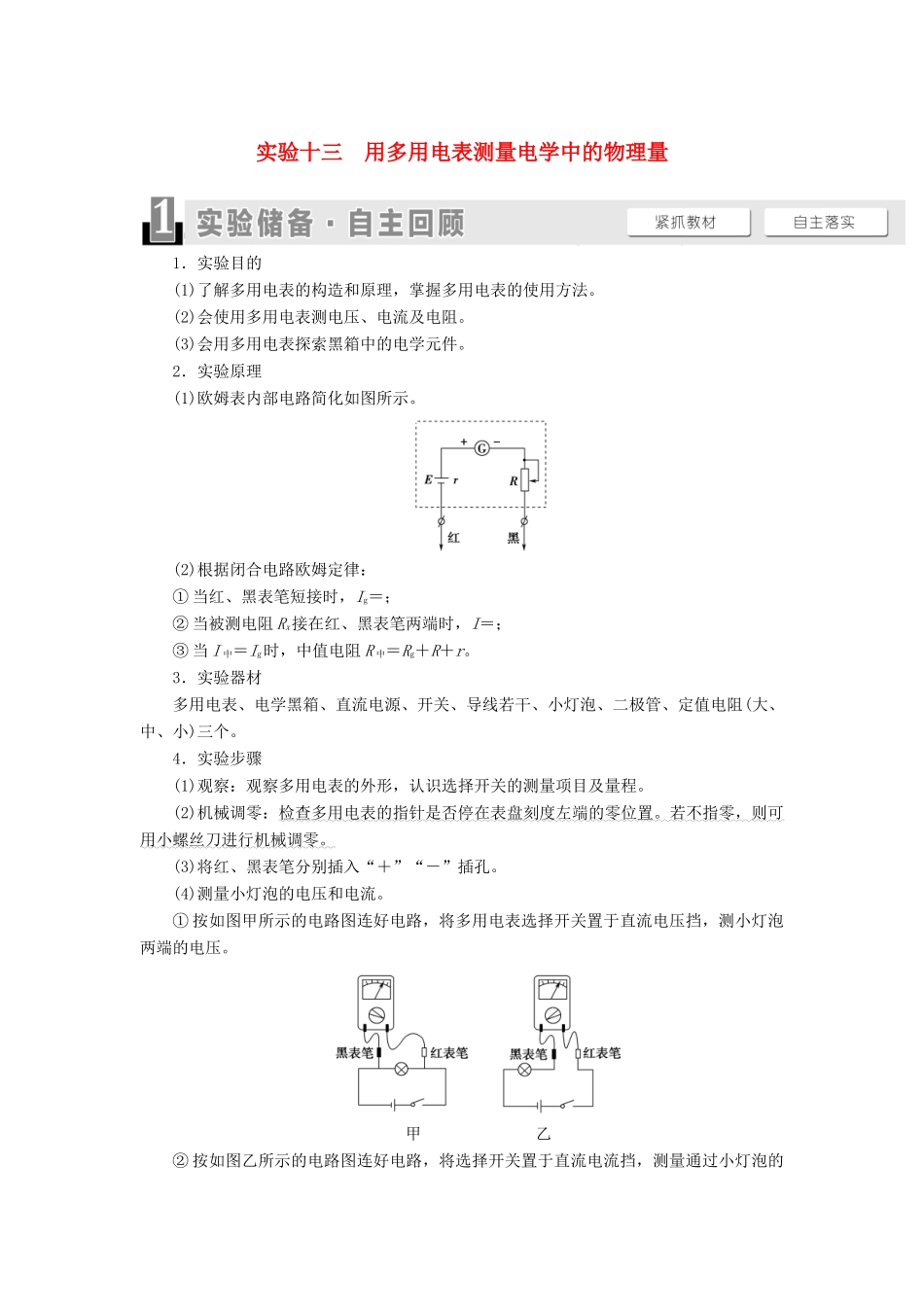

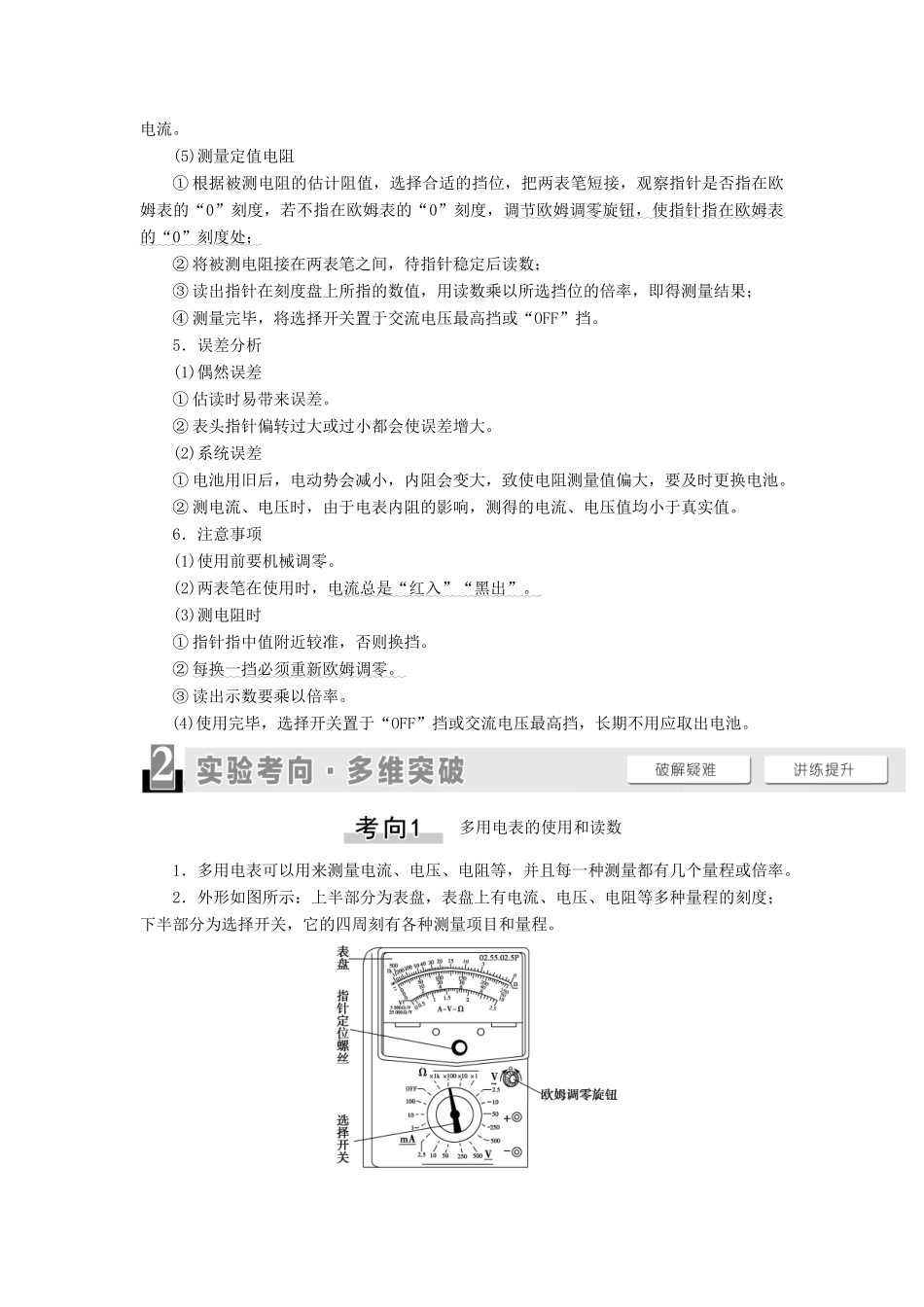

实验十三用多用电表测量电学中的物理量1．实验目的(1)了解多用电表的构造和原理，掌握多用电表的使用方法。(2)会使用多用电表测电压、电流及电阻。(3)会用多用电表探索黑箱中的电学元件。2．实验原理(1)欧姆表内部电路简化如图所示。(2)根据闭合电路欧姆定律：①当红、黑表笔短接时，Ig＝；②当被测电阻Rx接在红、黑表笔两端时，I＝；③当I中＝Ig时，中值电阻R中＝Rg＋R＋r。3．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。4．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程。(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀进行机械调零。(3)将红、黑表笔分别插入“＋”“－”插孔。(4)测量小灯泡的电压和电流。①按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。甲乙②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡。5．误差分析(1)偶然误差①估读时易带来误差。②表头指针偏转过大或过小都会使误差增大。(2)系统误差①电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。②测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。6．注意事项(1)使用前要机械调零。(2)两表笔在使用时，电流总是“红入”“黑出”。(3)测电阻时①指针指中值附近较准，否则换挡。②每换一挡必须重新欧姆调零。③读出示数要乘以倍率。(4)使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。多用电表的使用和读数1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程或倍率。2．外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。3．多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。4．读数(1)测电阻时，电阻值等于指针的示数与倍率的乘积。指针示数的读数一般读两位有效数字。(2)测电压和电流时，如果所读表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位；若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可。[题组训练]1．如图甲为多用电表的示意图，现用它测量一个阻值约为20Ω的电阻，测量步骤如下：甲乙(1)调节，使电表指针停在(选填“电阻”或“电流”)的“0”刻线。(2)将选择开关旋转到“Ω”挡的(选填“×1”“×10”“×100”或“×1k”)位置。(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节，使电表指针对准(选填“电阻”或“电流”)的“0”刻线。(4)将红、黑表笔分别与待测电阻两端相接触，若电表指针读数如图乙所示，该电阻的阻值为Ω。(5)测量完毕，将选择开关旋转到“OFF”位置。[解析]使用多用电表欧姆挡，先机械调零。中值电阻为15Ω，测量20Ω的电阻时，要使用“×1”的倍率，然后进行欧姆调零；由刻度盘和倍率可知，测量电阻的阻值为19Ω。[答案](1)指针定位螺丝电流(2)×1(3)欧姆调零旋钮电阻(4)192．(2019·西城区月考)如图所示为多用电表的刻度盘。若选用倍率为“×100”的欧姆挡测电阻时，表针如图所示，则：(1)所测电阻的阻值为Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是(选填“×10”“×100”或“×1k”)。(2)用此多用电表进行测量，当选用量程为50mA的电流挡测...
