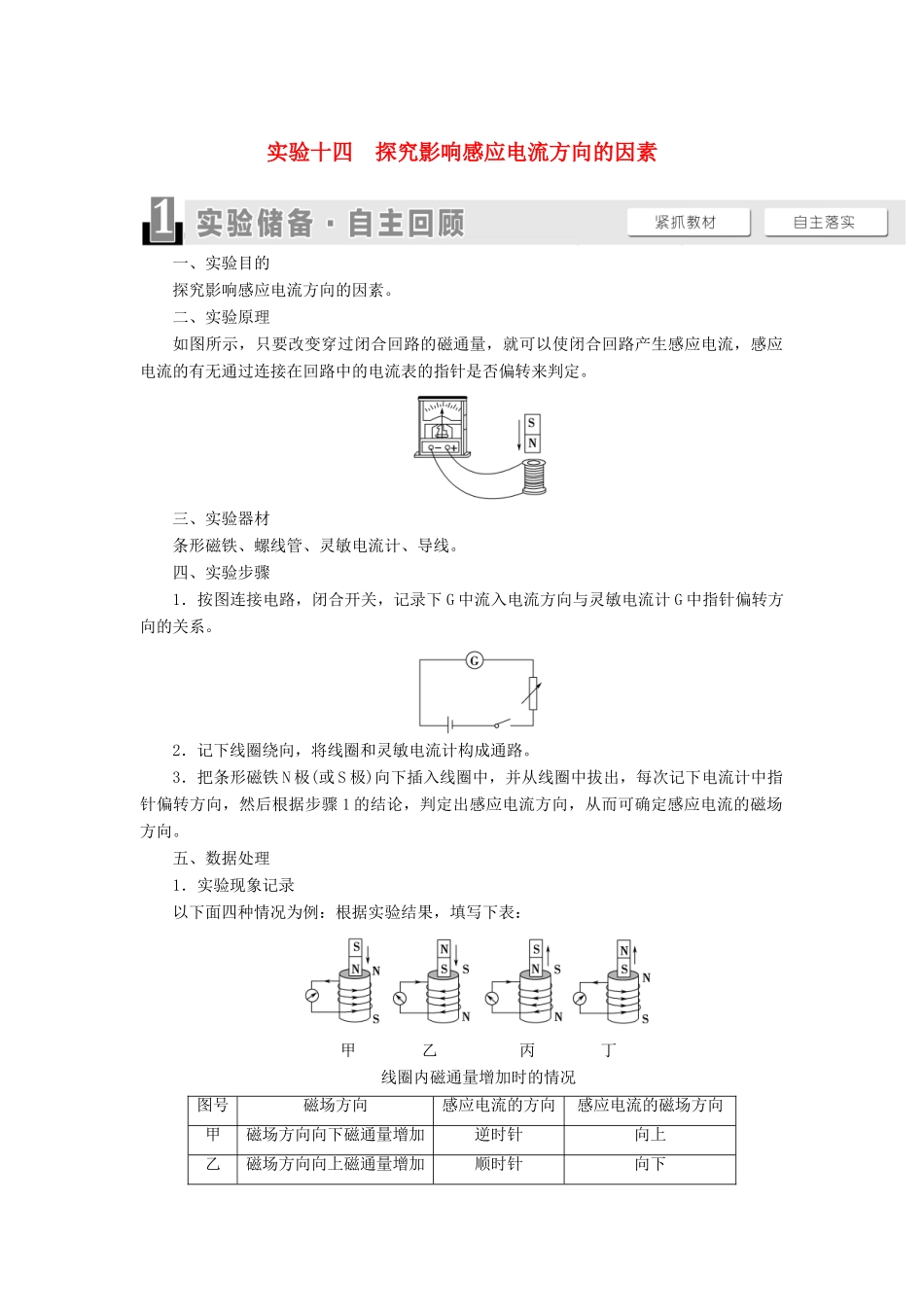

实验十四探究影响感应电流方向的因素一、实验目的探究影响感应电流方向的因素。二、实验原理如图所示，只要改变穿过闭合回路的磁通量，就可以使闭合回路产生感应电流，感应电流的有无通过连接在回路中的电流表的指针是否偏转来判定。三、实验器材条形磁铁、螺线管、灵敏电流计、导线。四、实验步骤1．按图连接电路，闭合开关，记录下G中流入电流方向与灵敏电流计G中指针偏转方向的关系。2．记下线圈绕向，将线圈和灵敏电流计构成通路。3．把条形磁铁N极(或S极)向下插入线圈中，并从线圈中拔出，每次记下电流计中指针偏转方向，然后根据步骤1的结论，判定出感应电流方向，从而可确定感应电流的磁场方向。五、数据处理1．实验现象记录以下面四种情况为例：根据实验结果，填写下表：甲乙丙丁线圈内磁通量增加时的情况图号磁场方向感应电流的方向感应电流的磁场方向甲磁场方向向下磁通量增加逆时针向上乙磁场方向向上磁通量增加顺时针向下线圈内磁通量减少时的情况图号磁场方向感应电流的方向感应电流的磁场方向丙磁场方向向下磁通量减少顺时针向下丁磁场方向向上磁通量减少逆时针向上2.实验结论表1说明：当线圈中磁通量增加时，感应电流的磁场方向跟磁铁的磁场方向相反。表2说明：当线圈中磁通量减少时，感应电流的磁场方向跟磁铁的磁场方向相同。六、注意事项1．灵敏电流计满偏电流很小，查明电流计指针的偏转方向和电流方向的关系时，应使用一节干电池。2．原、副线圈接入电路前应仔细观察导线绕向并画出草图。实验原理与操作1．我们可以通过实验探究电磁感应现象中感应电流方向的决定因素和遵循的物理规律。以下是实验探究过程的一部分，请补充完整。甲乙(1)如图甲所示，当磁铁的N极向下运动时，发现电流表指针偏转，若要探究线圈中产生的感应是电流的方向，必须知道。(2)如图乙所示，实验中发现闭合开关时，电流表指针向右偏。电路稳定后，若向左移动滑动触头，电流表指针向偏转。若将线圈A抽出，电流表指针向偏转。(均选填“左”或“右”)[解析](1)探究线圈中感应电流的方向必须先知道：①电流表指针偏转方向与电流从正(负)接线柱流入时的关系，②线圈的绕向，③电流表指针的偏转方向；由偏转方向得出电流流入电表的方向，再进一步得到线圈中电流的流向，即必须知道电流表指针偏转方向与电流方向间的关系。(2)开关闭合时，线圈A产生的磁场由无到有，穿过线圈B的磁通量增加，若将滑动头向左移动，线圈A中电流增加，穿过B的磁通量也增加，且磁场方向未变，所以电流表指针偏转方向与开关闭合时的偏转方向相同，即向右偏转；若将线圈A抽出，穿过线圈B的磁通量减少，电流表指针向左偏转。[答案](1)电流表指针偏转方向与电流方向间的关系(2)右左2．在“探究感应电流的方向与哪些因素有关”的实验中，请完成下列实验步骤：(1)为弄清灵敏电流表指针摆动方向与电流方向的关系，可以使用一个已知正负极性的直流电源进行探究。某同学想到了多用电表内部某一挡，含有直流电源，他应选用多用电表的(选填“欧姆”“直流电流”“直流电压”“交流电流”或“交流电压”)挡，对灵敏电流表进行测试，由实验可知当电流从正接线柱流入电流表时，指针向右摆动。(2)该同学先将多用电表的红表笔接灵敏电流表的正接线柱，再将黑表笔(选填“短暂”或“持续”)接灵敏电流表的负接线柱，若灵敏电流表的指针向左摆动，说明电流由电流表的(选填“正”或“负”)接线柱流入灵敏电流表的。(3)实验中该同学将磁铁某极向下从线圈上方插入线圈时，发现电流表的指针向右偏转，请在图中用箭头画出线圈电流方向并用字母N、S标出磁铁的极性。[答案](1)欧姆(2)短暂负(3)如图所示实验现象分析1．如图所示是某小组的同学探究感应电流方向与哪些因素有关的实验情景(图中箭头表示导体的运动方向)，下列说法中正确的是()(a)(b)(c)(d)A．比较图(a)和图(b)可知，感应电流的方向与磁场方向有关B．比较图(b)和图(c)可知，感应电流的方向与磁场方向和导体运动方向无关C．比较图(a)和图(c)可知，感应电流的方向与磁场方向无关D．由图(d)可以得出感应电流的方向跟导体是否运动无关A[(a)、(b)中导体棒运动方向相同，磁场方向相反，电流...
