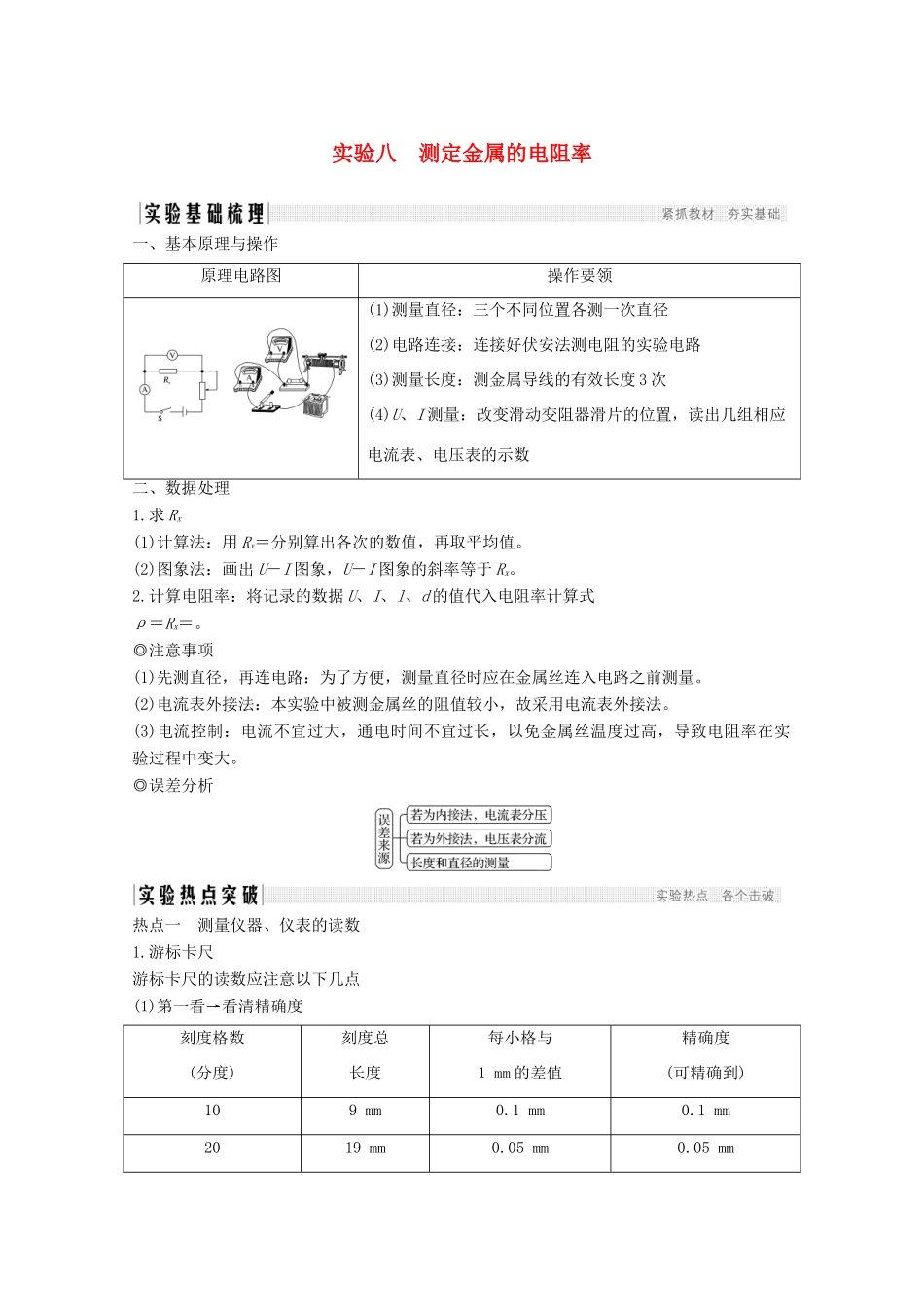

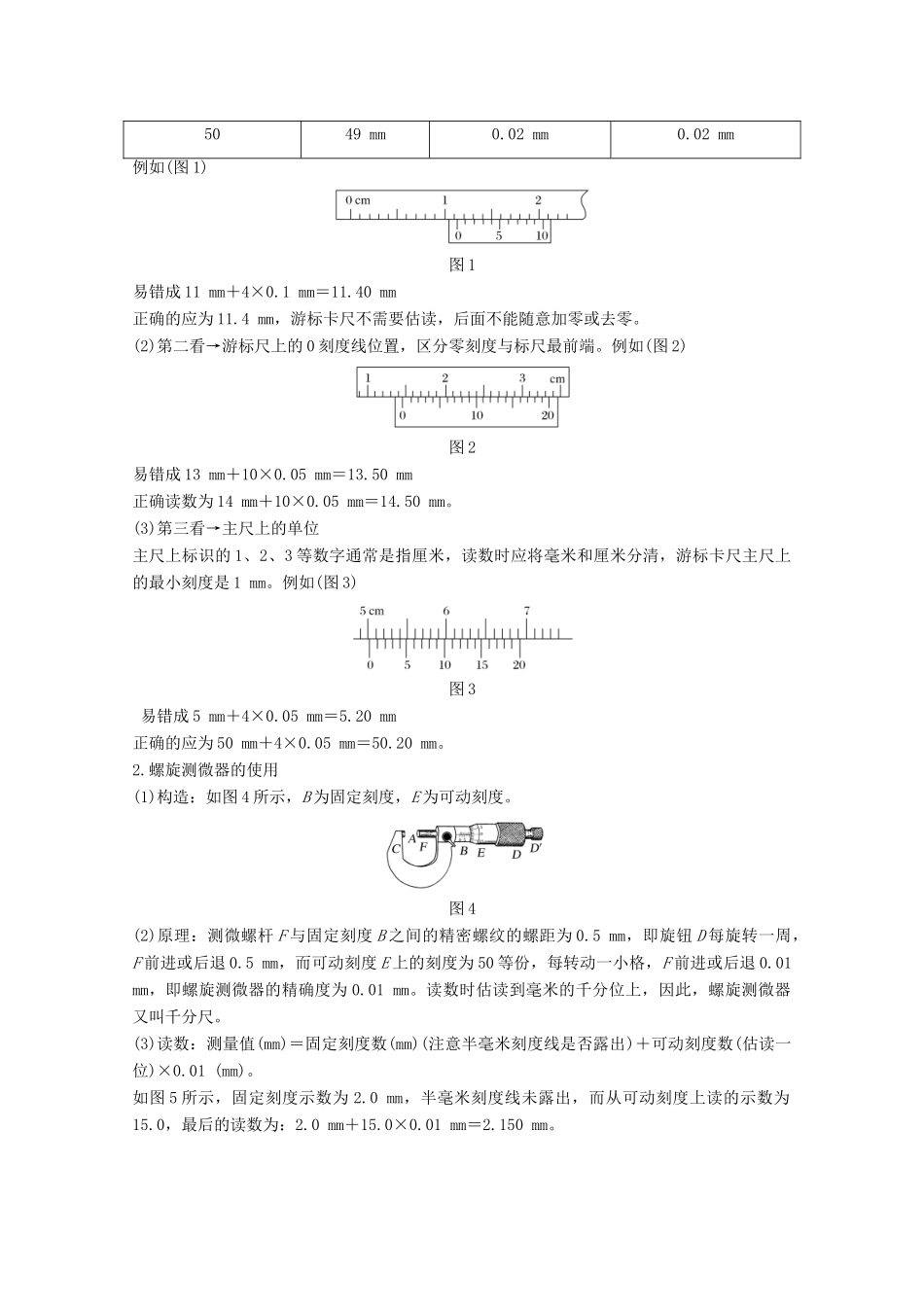

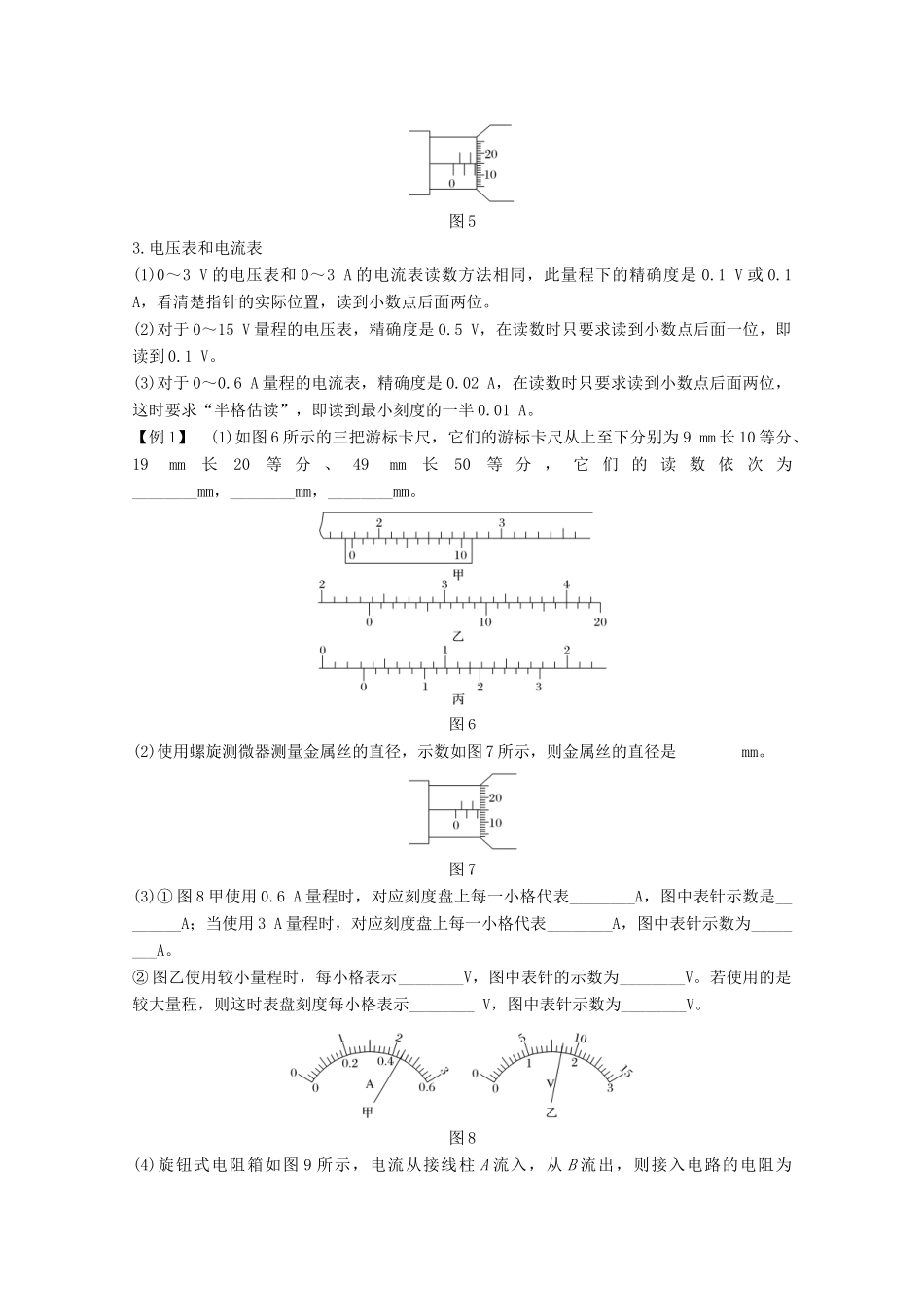

实验八测定金属的电阻率一、基本原理与操作原理电路图操作要领(1)测量直径：三个不同位置各测一次直径(2)电路连接：连接好伏安法测电阻的实验电路(3)测量长度：测金属导线的有效长度3次(4)U、I测量：改变滑动变阻器滑片的位置，读出几组相应电流表、电压表的示数二、数据处理1.求Rx(1)计算法：用Rx＝分别算出各次的数值，再取平均值。(2)图象法：画出U－I图象，U－I图象的斜率等于Rx。2.计算电阻率：将记录的数据U、I、l、d的值代入电阻率计算式ρ＝Rx＝。◎注意事项(1)先测直径，再连电路：为了方便，测量直径时应在金属丝连入电路之前测量。(2)电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法。(3)电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大。◎误差分析热点一测量仪器、仪表的读数1.游标卡尺游标卡尺的读数应注意以下几点(1)第一看→看清精确度刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可精确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm例如(图1)图1易错成11mm＋4×0.1mm＝11.40mm正确的应为11.4mm，游标卡尺不需要估读，后面不能随意加零或去零。(2)第二看→游标尺上的0刻度线位置，区分零刻度与标尺最前端。例如(图2)图2易错成13mm＋10×0.05mm＝13.50mm正确读数为14mm＋10×0.05mm＝14.50mm。(3)第三看→主尺上的单位主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1mm。例如(图3)图3易错成5mm＋4×0.05mm＝5.20mm正确的应为50mm＋4×0.05mm＝50.20mm。2.螺旋测微器的使用(1)构造：如图4所示，B为固定刻度，E为可动刻度。图4(2)原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。(3)读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。如图5所示，固定刻度示数为2.0mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm。图53.电压表和电流表(1)0～3V的电压表和0～3A的电流表读数方法相同，此量程下的精确度是0.1V或0.1A，看清楚指针的实际位置，读到小数点后面两位。(2)对于0～15V量程的电压表，精确度是0.5V，在读数时只要求读到小数点后面一位，即读到0.1V。(3)对于0～0.6A量程的电流表，精确度是0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A。【例1】(1)如图6所示的三把游标卡尺，它们的游标卡尺从上至下分别为9mm长10等分、19mm长20等分、49mm长50等分，它们的读数依次为________mm，________mm，________mm。图6(2)使用螺旋测微器测量金属丝的直径，示数如图7所示，则金属丝的直径是________mm。图7(3)①图8甲使用0.6A量程时，对应刻度盘上每一小格代表________A，图中表针示数是________A；当使用3A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A。②图乙使用较小量程时，每小格表示________V，图中表针的示数为________V。若使用的是较大量程，则这时表盘刻度每小格表示________V，图中表针示数为________V。图8(4)旋钮式电阻箱如图9所示，电流从接线柱A流入，从B流出，则接入电路的电阻为______Ω。今欲将接入电路的电阻改为2087Ω，最简单的操作方法是________。若用两个这样的电阻箱，即可得到的电阻值范围为________。图9解析(1)图6甲读数：整毫米是17，不足1毫米数是7×0.1mm＝0.7mm，最后结果是17mm＋0.7mm＝17.7mm。图6乙读数：整毫米是23，不足1毫米数是17×0.05mm＝0.85mm，最后结果是23mm＋0.85mm＝23.85mm。图6丙读数：整毫米是3，不足1毫米数是9×0.02mm＝0.18mm，最后结果是3mm＋0.18mm＝3.18mm。(2)固定刻度示数为2.0mm，不足半毫米的从可动刻度上读，其示数为15.0，最后的读数：2.0mm＋15.0×0.01mm＝2.150mm。(3)①使用0.6A量程时...
