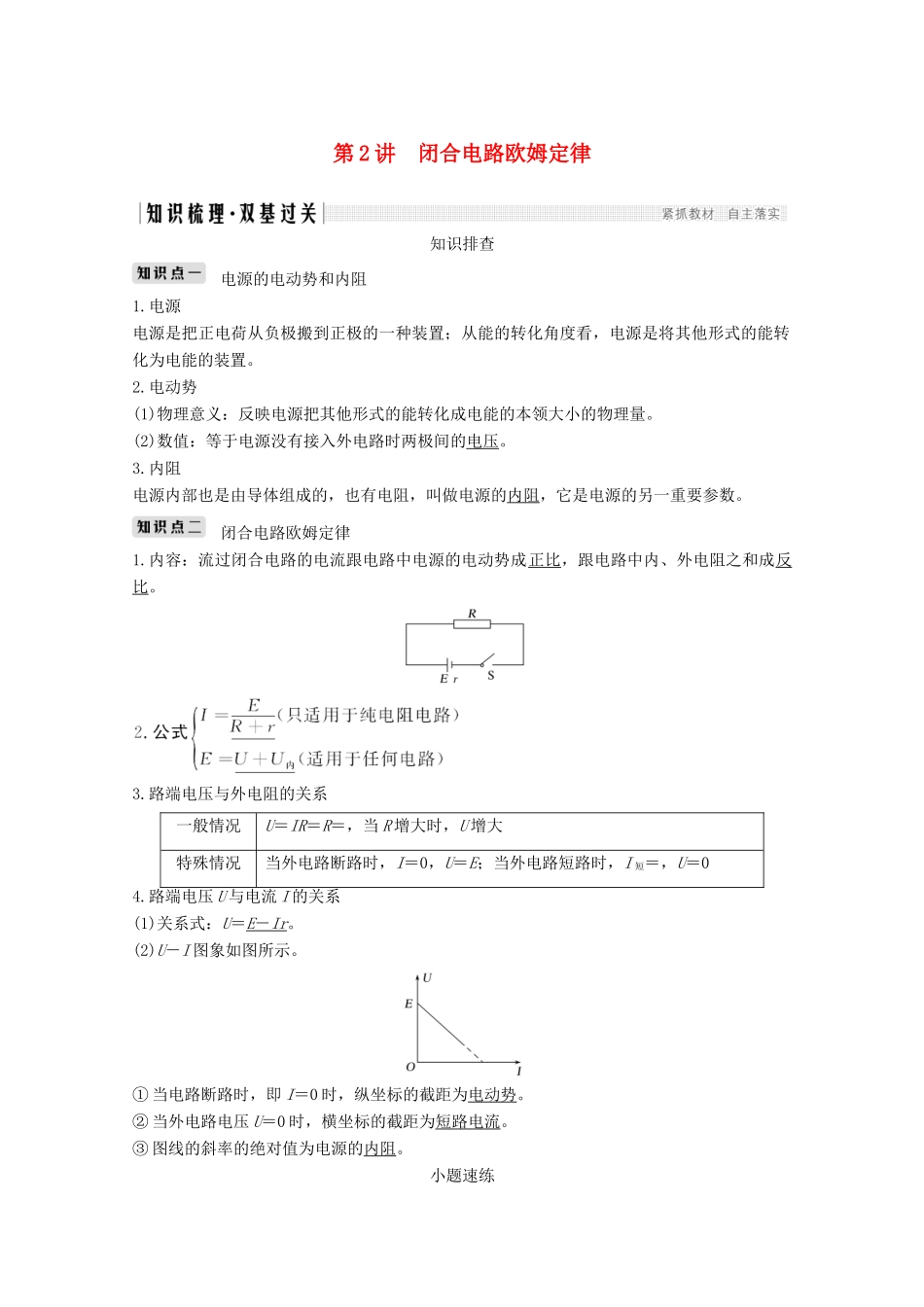

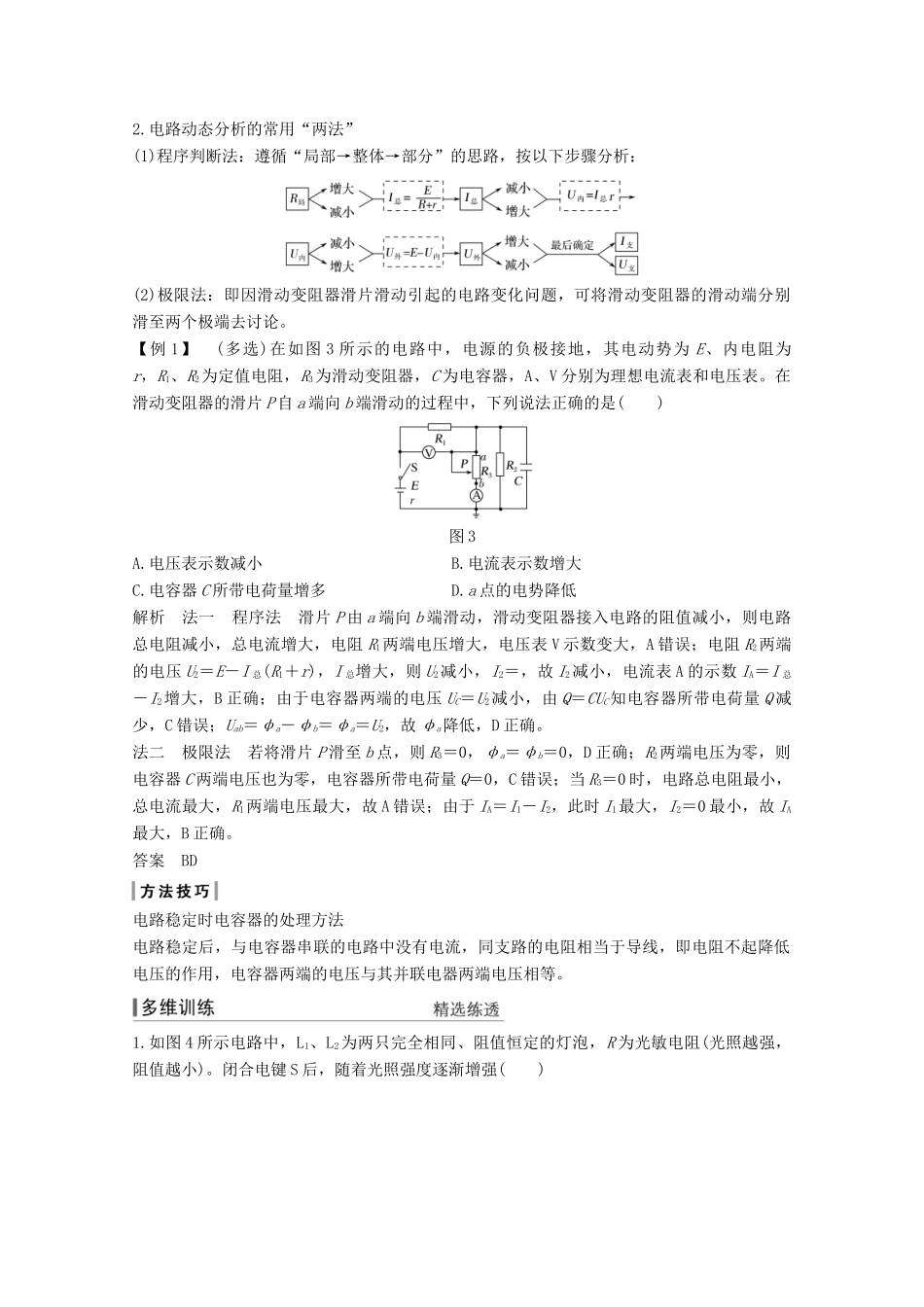

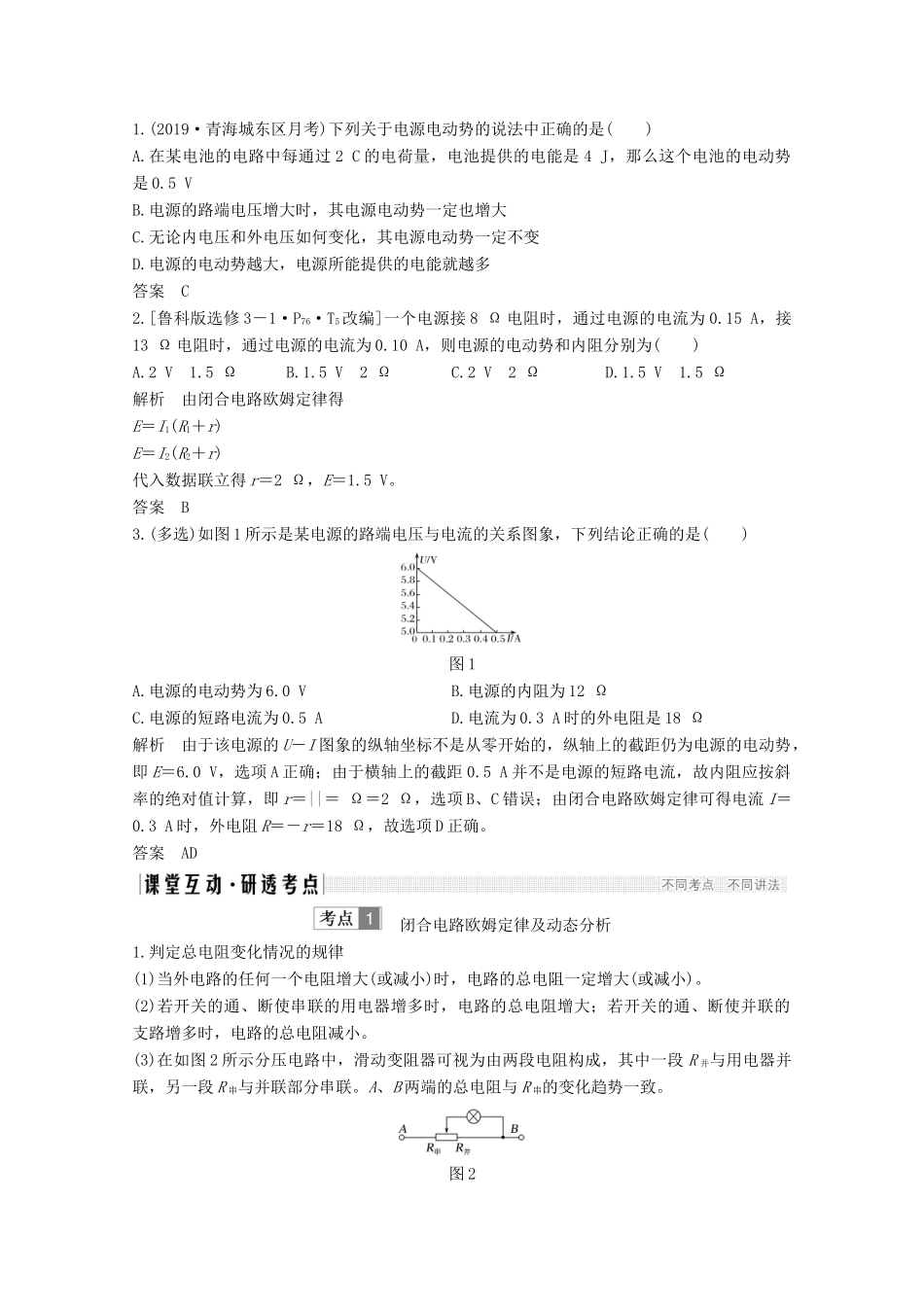

第2讲闭合电路欧姆定律知识排查电源的电动势和内阻1.电源电源是把正电荷从负极搬到正极的一种装置；从能的转化角度看，电源是将其他形式的能转化为电能的装置。2.电动势(1)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量。(2)数值：等于电源没有接入外电路时两极间的电压。3.内阻电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数。闭合电路欧姆定律1.内容：流过闭合电路的电流跟电路中电源的电动势成正比，跟电路中内、外电阻之和成反比。3.路端电压与外电阻的关系一般情况U＝IR＝R＝，当R增大时，U增大特殊情况当外电路断路时，I＝0，U＝E；当外电路短路时，I短＝，U＝04.路端电压U与电流I的关系(1)关系式：U＝E－Ir。(2)U－I图象如图所示。①当电路断路时，即I＝0时，纵坐标的截距为电动势。②当外电路电压U＝0时，横坐标的截距为短路电流。③图线的斜率的绝对值为电源的内阻。小题速练1.(2019·青海城东区月考)下列关于电源电动势的说法中正确的是()A.在某电池的电路中每通过2C的电荷量，电池提供的电能是4J，那么这个电池的电动势是0.5VB.电源的路端电压增大时，其电源电动势一定也增大C.无论内电压和外电压如何变化，其电源电动势一定不变D.电源的电动势越大，电源所能提供的电能就越多答案C2.[鲁科版选修3－1·P76·T5改编]一个电源接8Ω电阻时，通过电源的电流为0.15A，接13Ω电阻时，通过电源的电流为0.10A，则电源的电动势和内阻分别为()A.2V1.5ΩB.1.5V2ΩC.2V2ΩD.1.5V1.5Ω解析由闭合电路欧姆定律得E＝I1(R1＋r)E＝I2(R2＋r)代入数据联立得r＝2Ω，E＝1.5V。答案B3.(多选)如图1所示是某电源的路端电压与电流的关系图象，下列结论正确的是()图1A.电源的电动势为6.0VB.电源的内阻为12ΩC.电源的短路电流为0.5AD.电流为0.3A时的外电阻是18Ω解析由于该电源的U－I图象的纵轴坐标不是从零开始的，纵轴上的截距仍为电源的电动势，即E＝6.0V，选项A正确；由于横轴上的截距0.5A并不是电源的短路电流，故内阻应按斜率的绝对值计算，即r＝||＝Ω＝2Ω，选项B、C错误；由闭合电路欧姆定律可得电流I＝0.3A时，外电阻R＝－r＝18Ω，故选项D正确。答案AD闭合电路欧姆定律及动态分析1.判定总电阻变化情况的规律(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)。(2)若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小。(3)在如图2所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R并与用电器并联，另一段R串与并联部分串联。A、B两端的总电阻与R串的变化趋势一致。图22.电路动态分析的常用“两法”(1)程序判断法：遵循“局部→整体→部分”的思路，按以下步骤分析：(2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论。【例1】(多选)在如图3所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，A、V分别为理想电流表和电压表。在滑动变阻器的滑片P自a端向b端滑动的过程中，下列说法正确的是()图3A.电压表示数减小B.电流表示数增大C.电容器C所带电荷量增多D.a点的电势降低解析法一程序法滑片P由a端向b端滑动，滑动变阻器接入电路的阻值减小，则电路总电阻减小，总电流增大，电阻R1两端电压增大，电压表V示数变大，A错误；电阻R2两端的电压U2＝E－I总(R1＋r)，I总增大，则U2减小，I2＝，故I2减小，电流表A的示数IA＝I总－I2增大，B正确；由于电容器两端的电压UC＝U2减小，由Q＝CUC知电容器所带电荷量Q减少，C错误；Uab＝φa－φb＝φa＝U2，故φa降低，D正确。法二极限法若将滑片P滑至b点，则R3＝0，φa＝φb＝0，D正确；R2两端电压为零，则电容器C两端电压也为零，电容器所带电荷量Q＝0，C错误；当R3＝0时，电路总电阻最小，总电流最大，R1两端电压最大，故A错误；由于IA＝I1－I2，此时I1最大，I2＝0最小，故IA最大，B正确。答案BD电路稳定时电容器的处理方法电路稳定后，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻...
