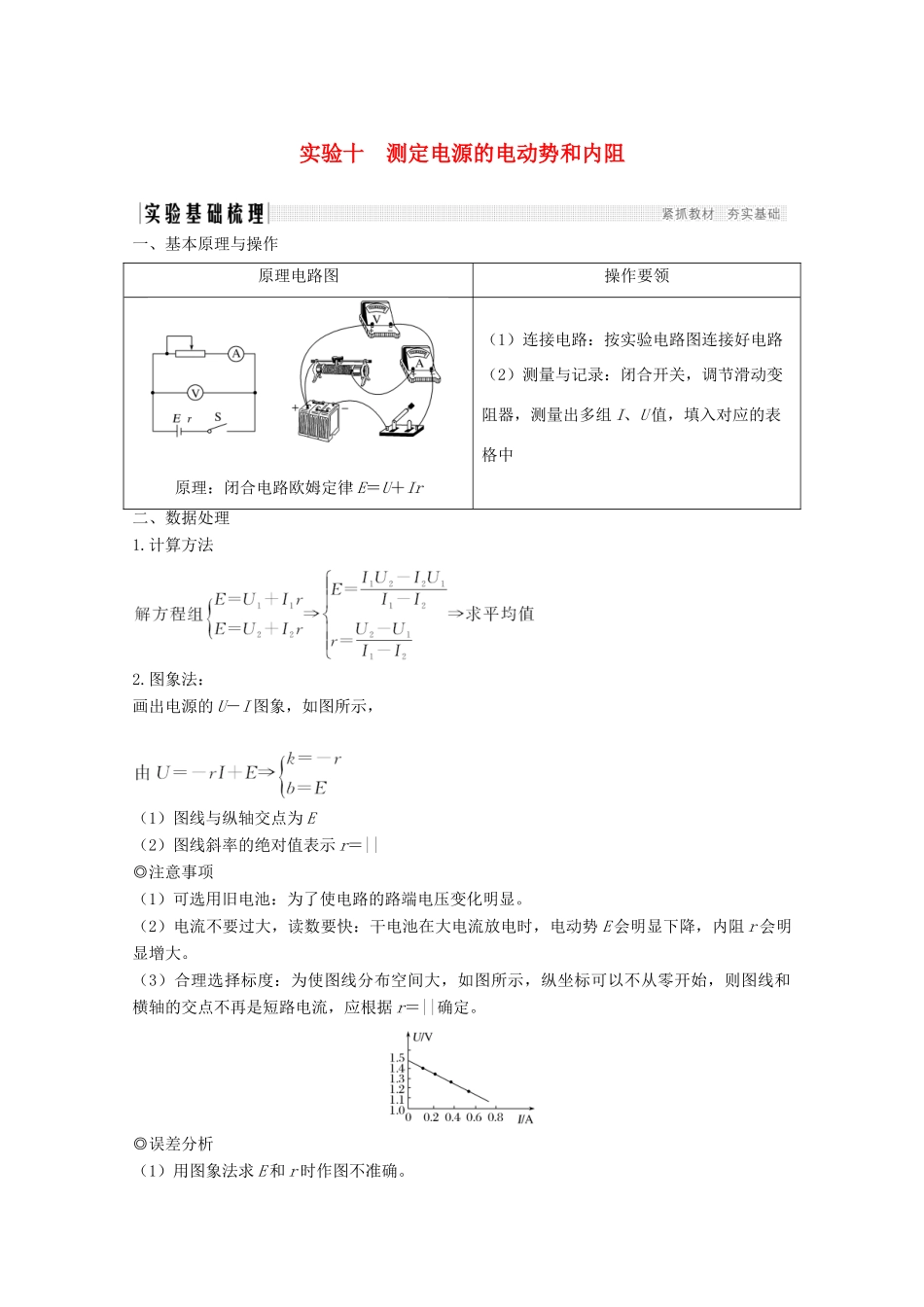

实验十测定电源的电动势和内阻一、基本原理与操作原理电路图操作要领原理：闭合电路欧姆定律E＝U＋Ir（1）连接电路：按实验电路图连接好电路（2）测量与记录：闭合开关，调节滑动变阻器，测量出多组I、U值，填入对应的表格中二、数据处理1.计算方法2.图象法：画出电源的U－I图象，如图所示，（1）图线与纵轴交点为E（2）图线斜率的绝对值表示r＝||◎注意事项（1）可选用旧电池：为了使电路的路端电压变化明显。（2）电流不要过大，读数要快：干电池在大电流放电时，电动势E会明显下降，内阻r会明显增大。（3）合理选择标度：为使图线分布空间大，如图所示，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流，应根据r＝||确定。◎误差分析（1）用图象法求E和r时作图不准确。（2）由于电流表或电压表的分压或分流存在系统误差。（3）本实验中测量结果是：E测
