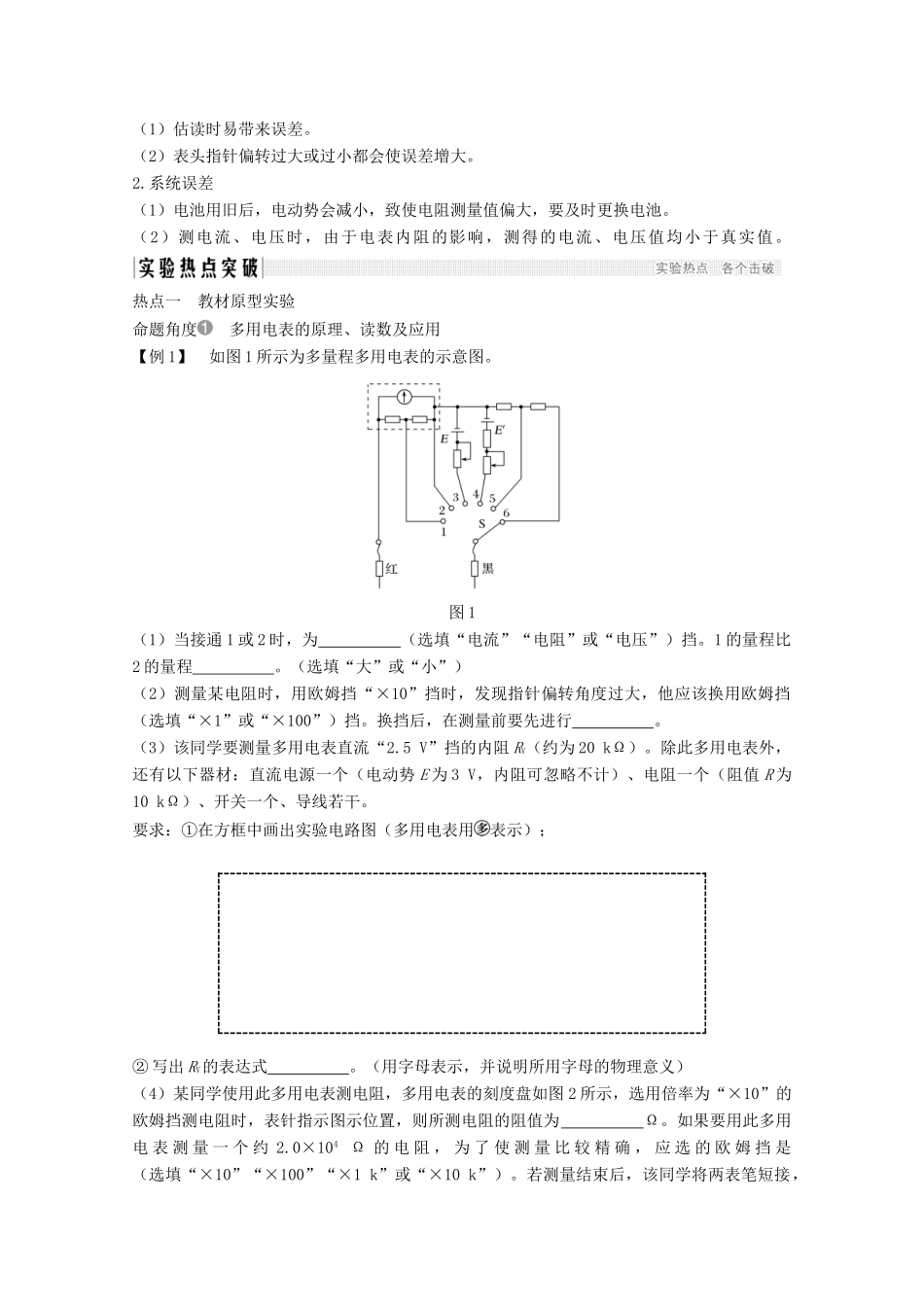

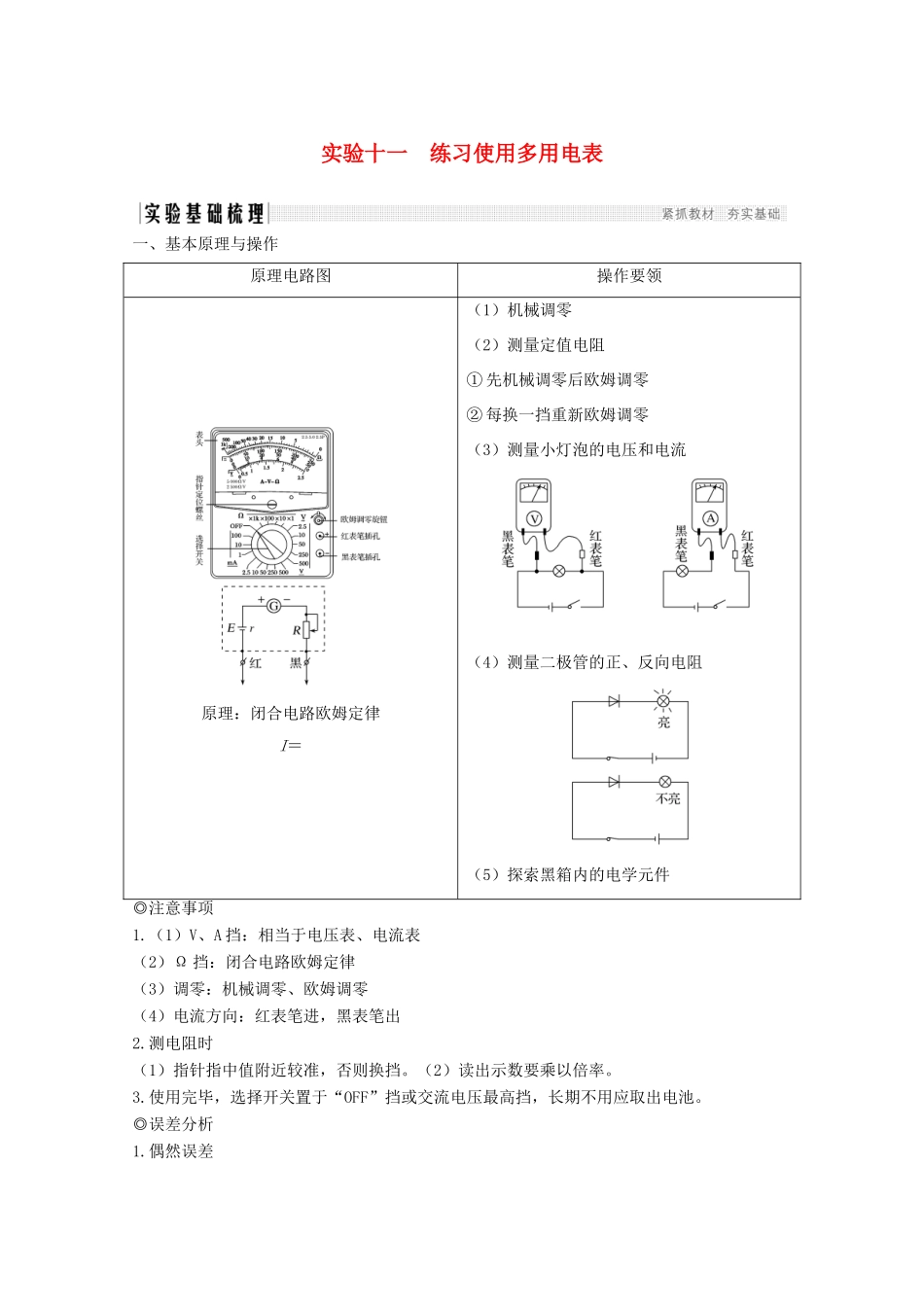

实验十一练习使用多用电表一、基本原理与操作原理电路图操作要领原理：闭合电路欧姆定律I＝（1）机械调零（2）测量定值电阻①先机械调零后欧姆调零②每换一挡重新欧姆调零（3）测量小灯泡的电压和电流（4）测量二极管的正、反向电阻（5）探索黑箱内的电学元件◎注意事项1.（1）V、A挡：相当于电压表、电流表（2）Ω挡：闭合电路欧姆定律（3）调零：机械调零、欧姆调零（4）电流方向：红表笔进，黑表笔出2.测电阻时（1）指针指中值附近较准，否则换挡。（2）读出示数要乘以倍率。3.使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。◎误差分析1.偶然误差（1）估读时易带来误差。（2）表头指针偏转过大或过小都会使误差增大。2.系统误差（1）电池用旧后，电动势会减小，致使电阻测量值偏大，要及时更换电池。（2）测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。热点一教材原型实验命题角度多用电表的原理、读数及应用【例1】如图1所示为多量程多用电表的示意图。图1（1）当接通1或2时，为（选填“电流”“电阻”或“电压”）挡。1的量程比2的量程。（选填“大”或“小”）（2）测量某电阻时，用欧姆挡“×10”挡时，发现指针偏转角度过大，他应该换用欧姆挡（选填“×1”或“×100”）挡。换挡后，在测量前要先进行。（3）该同学要测量多用电表直流“2.5V”挡的内阻RV（约为20kΩ）。除此多用电表外，还有以下器材：直流电源一个（电动势E为3V，内阻可忽略不计）、电阻一个（阻值R为10kΩ）、开关一个、导线若干。要求：①在方框中画出实验电路图（多用电表用表示）；②写出RV的表达式。（用字母表示，并说明所用字母的物理意义）（4）某同学使用此多用电表测电阻，多用电表的刻度盘如图2所示，选用倍率为“×10”的欧姆挡测电阻时，表针指示图示位置，则所测电阻的阻值为Ω。如果要用此多用电表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆挡是（选填“×10”“×100”“×1k”或“×10k”）。若测量结束后，该同学将两表笔短接，发现电表指针指在电阻“0”刻度的右侧，则上述电阻的测量值。（选填“偏大”“偏小”或“不受影响”）图2解析（1）将电流计改装成电流表时要并联电阻分流，所以1、2是电流挡；并联电阻越小，分流越大，则改装的电流表量程越大，故1位置的量程较大。（2）因偏转角度过大，则电阻小，要选用小量程，选择“×1”挡，换挡后电路改变，要重新进行欧姆调零。（3）①实验电路图如图所示。②在设计的电路图中，多用电表与电阻串联，通过它们的电流相等，所以有＝，因此RV＝，其中U为多用电表直流“2.5V”挡的读数，R为10kΩ，E为电源的电动势。（4）欧姆挡读数是读最外面一圈的示数，读出来是14，读出的数再乘以倍率“×10”，得所测电阻的阻值为140Ω；欧姆挡选挡要让中值电阻与所测电阻差别不大，测量才会比较准确，因阻值约为2×104Ω，表盘中值为20，则选择“×1k”即可；每次换挡后要进行欧姆调零，如果将两表笔短接发现电表指针指在电阻“0”刻度的右侧，说明实际阻值本应该从“0”刻度右侧作为起始值去读数，读出来的数会比现在测量的更大，则现在的测量值偏小。答案（1）电流大（2）×1欧姆调零（3）见解析（4）140×1k偏小命题角度探测黑箱内部元件及连接方式【例2】（2019·湖北沙市中学模拟）“黑盒子”表面有a、b、c三个接线柱，盒内总共有两个电学元件，每两个接线柱之间只可能连接一个元件。为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：第一步：用电压挡，对任意两接线柱正、反向测量，指针不发生偏转；第二步：用电阻“×100Ω”挡，对任意两个接线柱正、反向测量，指针偏转情况如图3甲、乙所示。图3（1）第一步测量结果表明盒内_________________________________________。（2）图4标出了图3甲和乙中欧姆表指针所处的位置，其对应的阻值是Ω；图5标出了图丙中欧姆表指针所指的位置，其对应的阻值是Ω。（3）请在图6的线柱间，用电路图符号画出盒内的元件及连接情况。图6解析（1）使用电压挡进行测量，目的是看盒内是否有电源，由于指针不发生偏转，...
