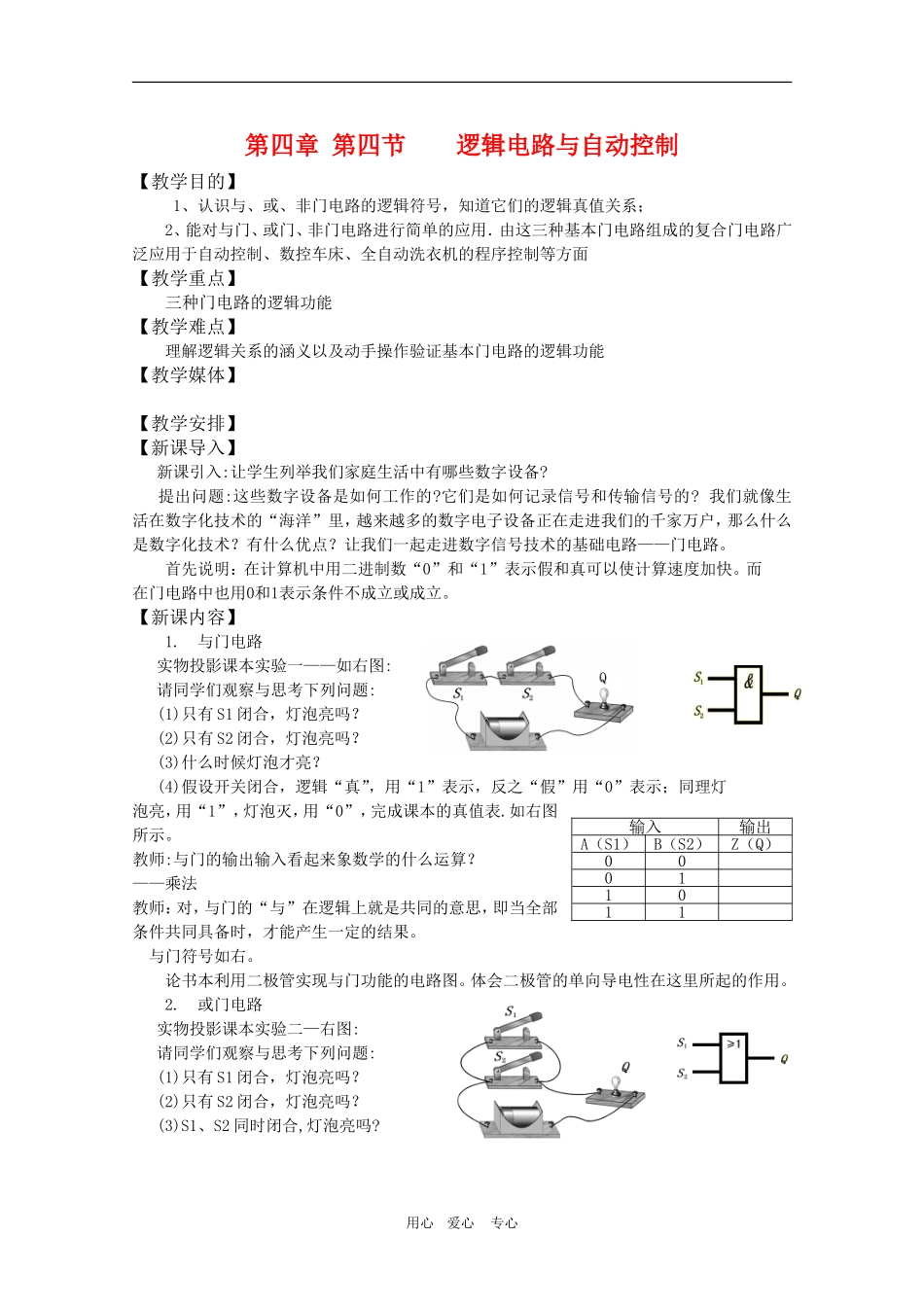

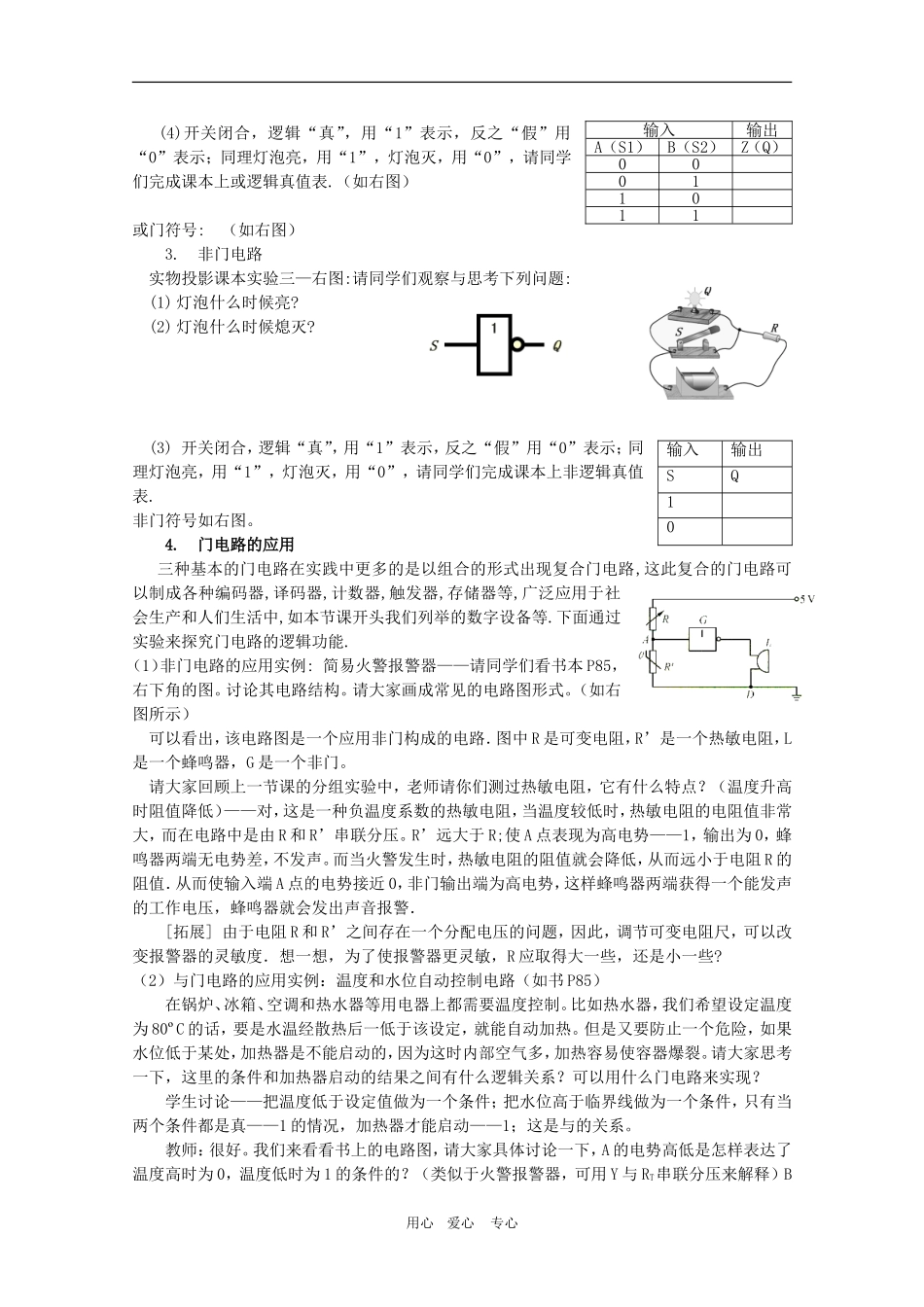

第四章第四节逻辑电路与自动控制【教学目的】1、认识与、或、非门电路的逻辑符号，知道它们的逻辑真值关系；2、能对与门、或门、非门电路进行简单的应用．由这三种基本门电路组成的复合门电路广泛应用于自动控制、数控车床、全自动洗衣机的程序控制等方面【教学重点】三种门电路的逻辑功能【教学难点】理解逻辑关系的涵义以及动手操作验证基本门电路的逻辑功能【教学媒体】【教学安排】【新课导入】新课引入:让学生列举我们家庭生活中有哪些数字设备?提出问题:这些数字设备是如何工作的?它们是如何记录信号和传输信号的?我们就像生活在数字化技术的“海洋”里，越来越多的数字电子设备正在走进我们的千家万户，那么什么是数字化技术？有什么优点？让我们一起走进数字信号技术的基础电路——门电路。首先说明：在计算机中用二进制数“0”和“1”表示假和真可以使计算速度加快。而在门电路中也用0和1表示条件不成立或成立。【新课内容】1.与门电路实物投影课本实验一——如右图:请同学们观察与思考下列问题:(1)只有S1闭合，灯泡亮吗？(2)只有S2闭合，灯泡亮吗？(3)什么时候灯泡才亮？(4)假设开关闭合，逻辑“真”，用“1”表示，反之“假”用“0”表示；同理灯泡亮，用“1”，灯泡灭，用“0”，完成课本的真值表.如右图所示。教师:与门的输出输入看起来象数学的什么运算？——乘法教师：对，与门的“与”在逻辑上就是共同的意思，即当全部条件共同具备时，才能产生一定的结果。与门符号如右。论书本利用二极管实现与门功能的电路图。体会二极管的单向导电性在这里所起的作用。2.或门电路实物投影课本实验二—右图:请同学们观察与思考下列问题:(1)只有S1闭合，灯泡亮吗？(2)只有S2闭合，灯泡亮吗？(3)S1、S2同时闭合,灯泡亮吗?用心爱心专心输入输出A（S1）B（S2）Z（Q）00011011(4)开关闭合，逻辑“真”，用“1”表示，反之“假”用“0”表示；同理灯泡亮，用“1”，灯泡灭，用“0”，请同学们完成课本上或逻辑真值表.（如右图）或门符号:（如右图）3.非门电路实物投影课本实验三—右图:请同学们观察与思考下列问题:(1)灯泡什么时候亮?(2)灯泡什么时候熄灭?(3)开关闭合，逻辑“真”，用“1”表示，反之“假”用“0”表示；同理灯泡亮，用“1”，灯泡灭，用“0”，请同学们完成课本上非逻辑真值表.非门符号如右图。4.门电路的应用三种基本的门电路在实践中更多的是以组合的形式出现复合门电路,这此复合的门电路可以制成各种编码器,译码器,计数器,触发器,存储器等,广泛应用于社会生产和人们生活中,如本节课开头我们列举的数字设备等.下面通过实验来探究门电路的逻辑功能.（1）非门电路的应用实例:简易火警报警器——请同学们看书本P85，右下角的图。讨论其电路结构。请大家画成常见的电路图形式。（如右图所示）可以看出，该电路图是一个应用非门构成的电路．图中R是可变电阻，R’是一个热敏电阻，L是一个蜂鸣器，G是一个非门。请大家回顾上一节课的分组实验中，老师请你们测过热敏电阻，它有什么特点？（温度升高时阻值降低）——对，这是一种负温度系数的热敏电阻，当温度较低时，热敏电阻的电阻值非常大，而在电路中是由R和R’串联分压。R’远大于R;使A点表现为高电势——1，输出为0，蜂鸣器两端无电势差，不发声。而当火警发生时，热敏电阻的阻值就会降低，从而远小于电阻R的阻值．从而使输入端A点的电势接近0，非门输出端为高电势，这样蜂鸣器两端获得一个能发声的工作电压，蜂鸣器就会发出声音报警．[拓展]由于电阻R和R’之间存在一个分配电压的问题，因此，调节可变电阻尺，可以改变报警器的灵敏度．想一想，为了使报警器更灵敏，R应取得大一些，还是小一些?（2）与门电路的应用实例：温度和水位自动控制电路（如书P85）在锅炉、冰箱、空调和热水器等用电器上都需要温度控制。比如热水器，我们希望设定温度为80ºC的话，要是水温经散热后一低于该设定，就能自动加热。但是又要防止一个危险，如果水位低于某处，加热器是不能启动的，因为这时内部空气多，加热容易使容器爆裂。请大家思考一下，这里的条件和加热器启动的结果之间有什么逻辑关系？可以用什么门电路来实现？学生讨论...
