高二物理选修3-2 探究电磁感应的产生条件 导学VIP专享VIP免费

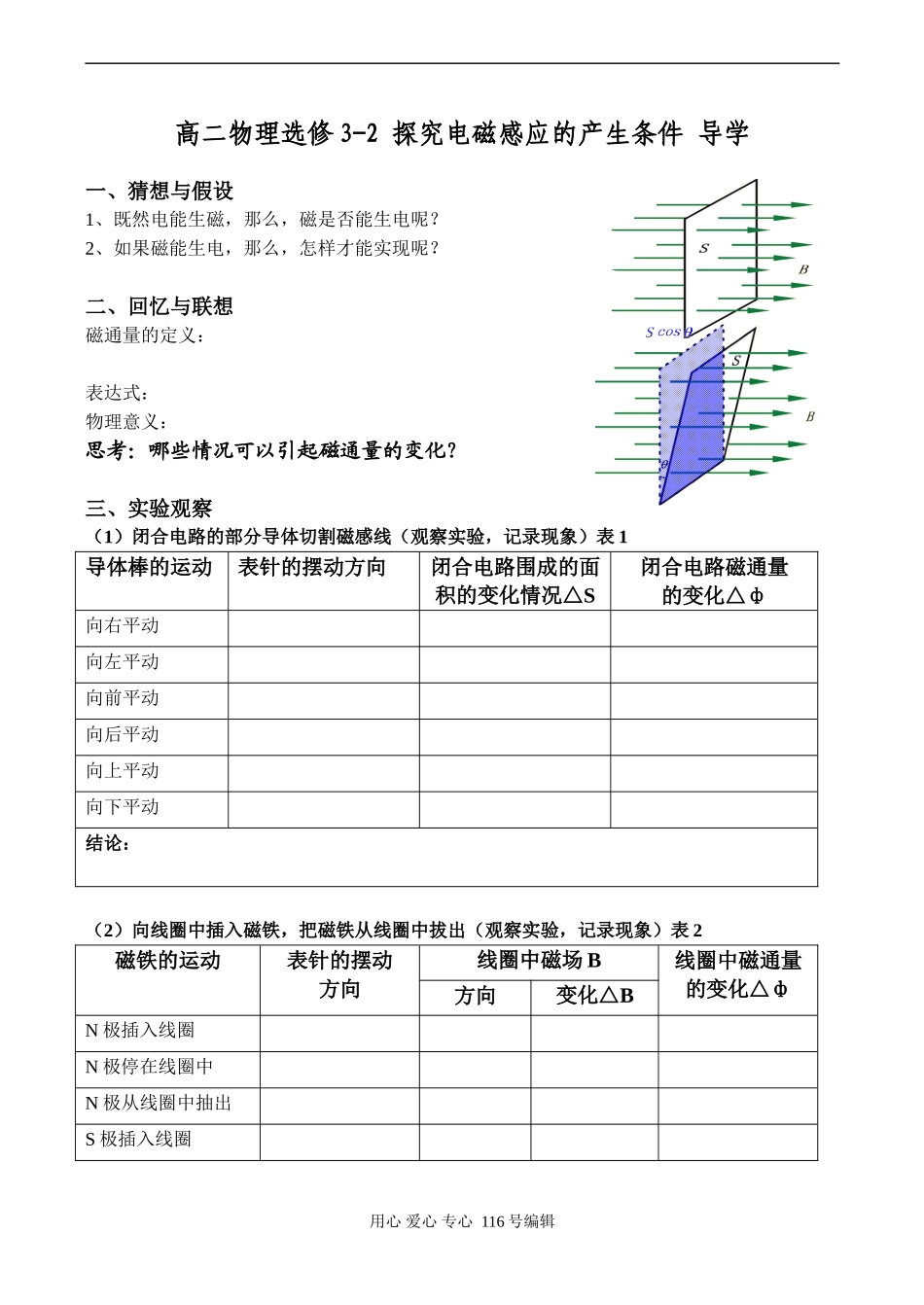

高二物理选修3-2探究电磁感应的产生条件导学一、猜想与假设1、既然电能生磁，那么，磁是否能生电呢？2、如果磁能生电，那么，怎样才能实现呢？二、回忆与联想磁通量的定义：表达式：物理意义：思考：哪些情况可以引起磁通量的变化？三、实验观察（1）闭合电路的部分导体切割磁感线（观察实验，记录现象）表1导体棒的运动表针的摆动方向闭合电路围成的面积的变化情况△S闭合电路磁通量的变化△ф向右平动向左平动向前平动向后平动向上平动向下平动结论：（2）向线圈中插入磁铁，把磁铁从线圈中拔出（观察实验，记录现象）表2磁铁的运动表针的摆动方向线圈中磁场B线圈中磁通量的变化△ф方向变化△BN极插入线圈N极停在线圈中N极从线圈中抽出S极插入线圈用心爱心专心116号编辑S极停在线圈中S极从线圈中抽出结论：（3）模拟法拉第的实验（观察实验，记录现象）表3开关和变阻器的状态线圈B中有无电流线圈中磁场变化△B线圈中磁通量的变化△ф开关闭合瞬间开关断开瞬间开关闭合时，滑动变阻器不动开关闭合时，迅速移动变阻器滑片结论：四、分析论证（1）闭合电路的部分导体切割磁感线（2）向线圈中插入磁铁，把磁铁从线圈中拔出（3）模拟法拉第的实验用心爱心专心116号编辑五、归纳总结：实例分析关于磁通量的计算【例1】如图所示，在磁感应强度为B的匀强磁场中有一面积为S的矩形线圈abcd，垂直于磁场方向放置，现使线圈以ab边为轴转180°，求此过程磁通量的变化？关于电磁感应现象产生的条件【例2】在右图所示的条件下，闭合矩形线圈中能产生感应电流的是（）用心爱心专心116号编辑巩固练习1.关于磁通量、磁通密度、磁感应强度，下列说法正确的是（）A．磁感应强度越大的地方，磁通量越大B．穿过某线圈的磁通量为零时，由B=可知磁通密度为零C．磁通密度越大，磁感应强度越大D．磁感应强度在数值上等于1m2的面积上穿过的最大磁通量2.下列单位中与磁感应强度的单位“特斯拉”相当的是（）A．Wb/m2B．N/A·mC．kg/A·s2D．kg/C·m3.关于感应电流，下列说法中正确的是（）A．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流B．只要闭合导线做切割磁感线运动，导线中就一定有感应电流C．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中一定没有感应电流D．当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流4.在一长直导线中通以如图所示的恒定电流时，套在长直导线上的闭合线环（环面与导线垂直，长直导线通过环的中心），当发生以下变化时，肯定能产生感应电流的是（）A．保持电流不变，使导线环上下移动B．保持导线环不变，使长直导线中的电流增大或减小C．保持电流不变，使导线在竖直平面内顺时针（或逆时针）转动D．保持电流不变，环在与导线垂直的水平面内左右水平移动提示：画出电流周围的磁感线分布情况。5.如图所示，环形金属软弹簧，套在条形磁铁的中心位置。若将弹簧沿半径向外拉，使其面积增大，则穿过弹簧所包围面积的磁通量将（）A．增大B．减小C．不变D．无法确定如何变化6.行驶中的汽车制动后滑行一段距离，最后停下；流星在夜空中坠落并发出明亮的火焰；降落伞在空中匀速下降；条形磁铁在下落过程中穿过闭合线圈，线圈中产生电流。上述不同现象中所包含的相同的物理过程A．物体克服阻力做功B．物体的动能转化为其他形式的能量C．物体的势能转化为其他形式的能量D．物体的机械能转化为其他形式的能量提示：都是宏观的机械运动对应的能量形式——机械能的减少，相应转化为其他形式能（如内能、电能）。能的转化过程也就是做功的过程。用心爱心专心116号编辑7.在无线电技术中，常有这样的要求：有两个线圈，要使一个线圈中有电流变化时，对另一个线圈几乎没有影响。图16-1-9中，最能符合这样要求的一幅图是（）用心爱心专心116号编辑
