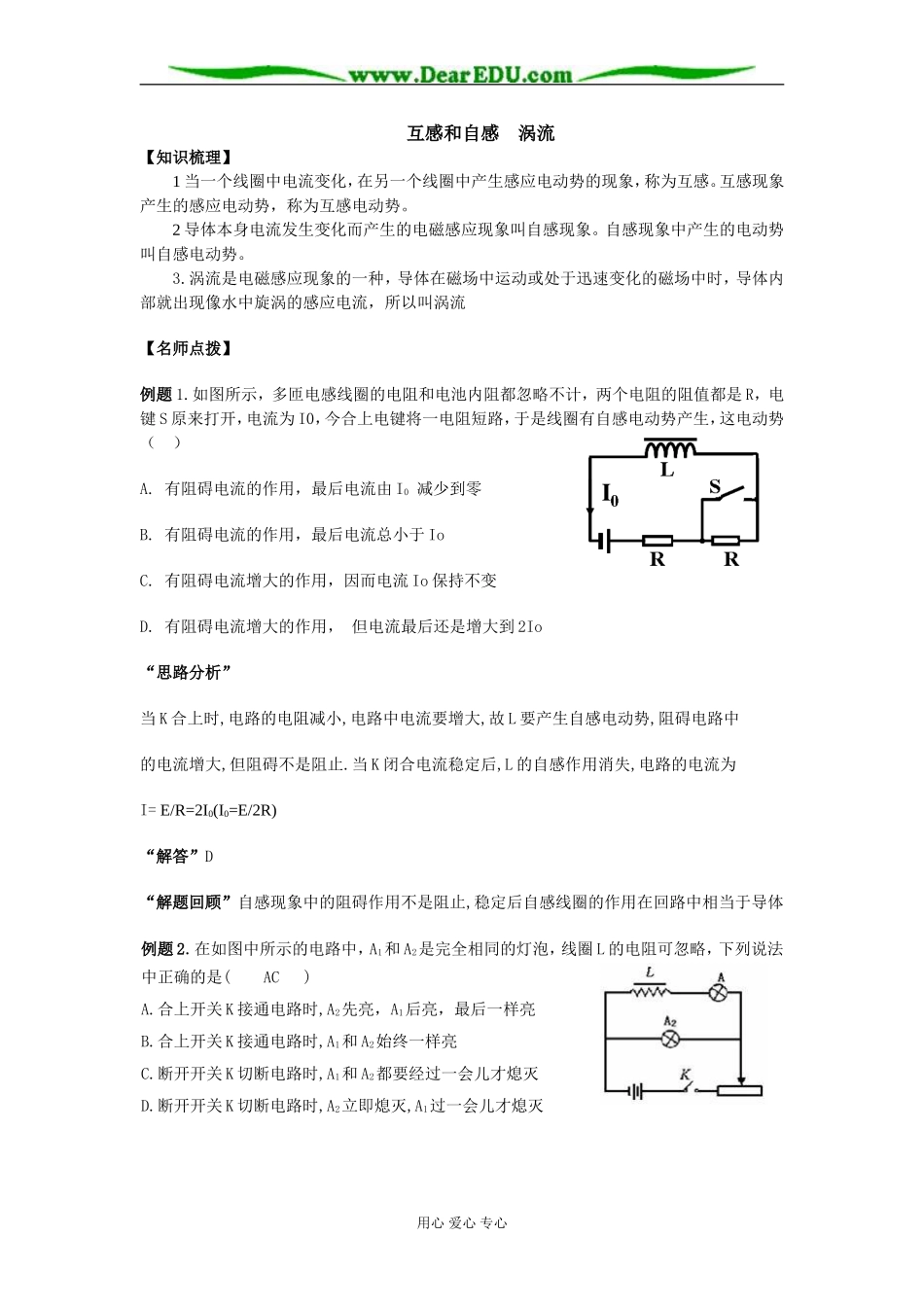

互感和自感涡流【知识梳理】1当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象产生的感应电动势，称为互感电动势。2导体本身电流发生变化而产生的电磁感应现象叫自感现象。自感现象中产生的电动势叫自感电动势。3.涡流是电磁感应现象的一种，导体在磁场中运动或处于迅速变化的磁场中时，导体内部就出现像水中旋涡的感应电流，所以叫涡流【名师点拨】例题1.如图所示，多匝电感线圈的电阻和电池内阻都忽略不计，两个电阻的阻值都是R，电键S原来打开，电流为I0，今合上电键将一电阻短路，于是线圈有自感电动势产生，这电动势（）A.有阻碍电流的作用，最后电流由I0减少到零B.有阻碍电流的作用，最后电流总小于IoC.有阻碍电流增大的作用，因而电流Io保持不变D.有阻碍电流增大的作用，但电流最后还是增大到2Io“思路分析”当K合上时,电路的电阻减小,电路中电流要增大,故L要产生自感电动势,阻碍电路中的电流增大,但阻碍不是阻止.当K闭合电流稳定后,L的自感作用消失,电路的电流为I=E/R=2I0(I0=E/2R)“解答”D“解题回顾”自感现象中的阻碍作用不是阻止,稳定后自感线圈的作用在回路中相当于导体例题2.在如图中所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可忽略，下列说法中正确的是(AC)A.合上开关K接通电路时,A2先亮，A1后亮，最后一样亮B.合上开关K接通电路时,A1和A2始终一样亮C.断开开关K切断电路时,A1和A2都要经过一会儿才熄灭D.断开开关K切断电路时,A2立即熄灭,A1过一会儿才熄灭用心爱心专心“思路分析”S闭合接通电路时,A2支路中的电流立即达到最大,由于线圈的自感作用,A1支路电流增加的慢,A1后亮.A1中的电流稳定后,线圈的阻碍作用消失,A1与A2并联,亮度一样.S断开时,L和A1.A2组成串联的闭合回路,A1和A2亮度一样,由于L中产生自感电动势阻碍L中原电流的消失,使A1和A2过一会才熄灭.“解答”D“解题回顾”要判断灯炮的发光情况，必须分析在两种情形下流经两灯泡的电流特点.而分析电流特点，首先必须抓住本题的关键所在，线圈L在K接通和断开时所起的作用，即接通K时，线圈L要“阻碍”它所在支路电流的增大，当断开K时，自感电动势充当电源“补偿”支路中电源的减小，再就是要明确开关K通断时整个电路的结构，这样即可分析出正确结果.【水平自测】1.目前金属探测器已经广泛应用于各种安检、高考及一些重要场所，关于金属探测器的下列有关论述正确的是（）A.金属探测器可用于月饼生产中，用来防止细小的金属颗粒混入月饼馅中B.金属探测能帮助医生探测儿童吞食或扎到手脚中的金属物，是因为探测器的线圈中能产生涡流C.使用金属探测器时候，应该让探测器静止不动，探测效果会更好D.能利用金属探测器检测考生是否携带手机等违禁物品,是因为探测器的线圈中通有直流电2.如图所示,Ｌ为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开电键Ｓ的瞬间会有()Ａ．灯Ａ立即熄灭Ｂ．灯Ａ慢慢熄灭Ｃ．灯Ａ突然闪亮一下再慢慢熄灭Ｄ．灯Ａ突然闪亮一下再突然熄灭3.如图电路（a）（b）中，电阻R和自感线圈L的电阻值都很小，接通K，使电路达到稳定，灯泡S发光.（）.A.在电路（a）中，断开K，S将渐渐变暗B.在电路（a）中，断开K，S将先变得更亮，然后渐渐变暗C.在电路（b）中，断开K，S将渐渐变暗D.在电路（b）中，断开K，S将先变得更亮，然后渐渐变暗4.如图所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，如果空气阻力不计，则（）A．磁铁的振幅不变B．磁铁做阻尼振动C．线圈中有逐渐变弱的直流电D．线圈中逐渐变弱的交流电用心爱心专心OB5.如图所示，线圈L的直流电阻不计，闭合S且电路稳定后，灯泡正常发光。下列判断正确的是：()A．S刚闭合时，灯炮立即正常发光B．S闭合且电路稳定后,再断开S的瞬间，灯熄灭，电容器不带电C．当灯泡正常发光时，电容器不带电D．S闭合且电路稳定后，再断开S的瞬间，灯熄灭，电容器的a板带负电6.日光灯点燃时需要一高出电源电压很多的瞬时高压，而日光灯点燃后正常发光时加在灯管上的电压又需大大低于电源电压，这两点的实现（）A、靠与灯管并联的镇流器来完成B、靠与灯管串联的镇流器来完成C、靠与灯管并联的起动器来完成D、靠与...
