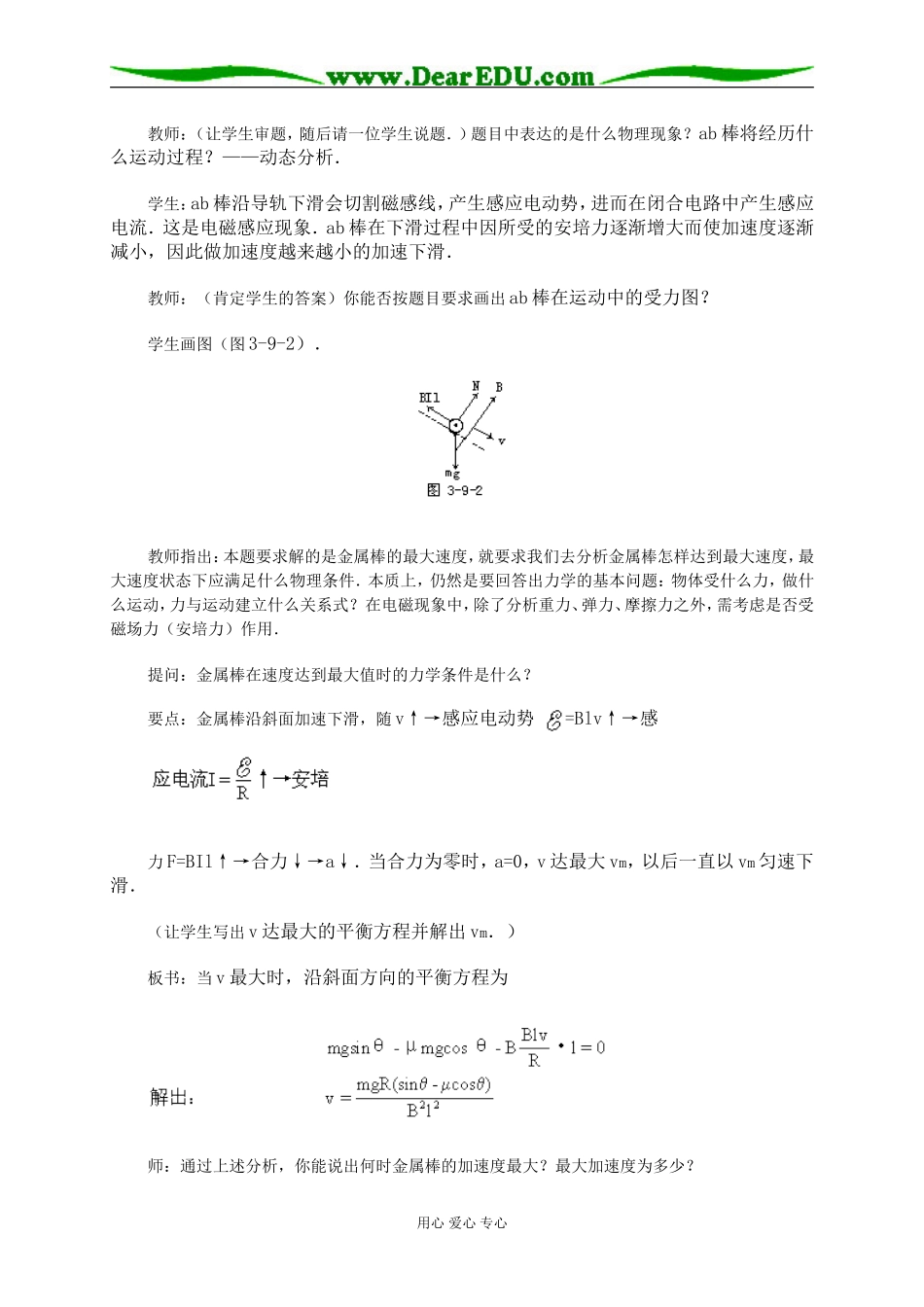

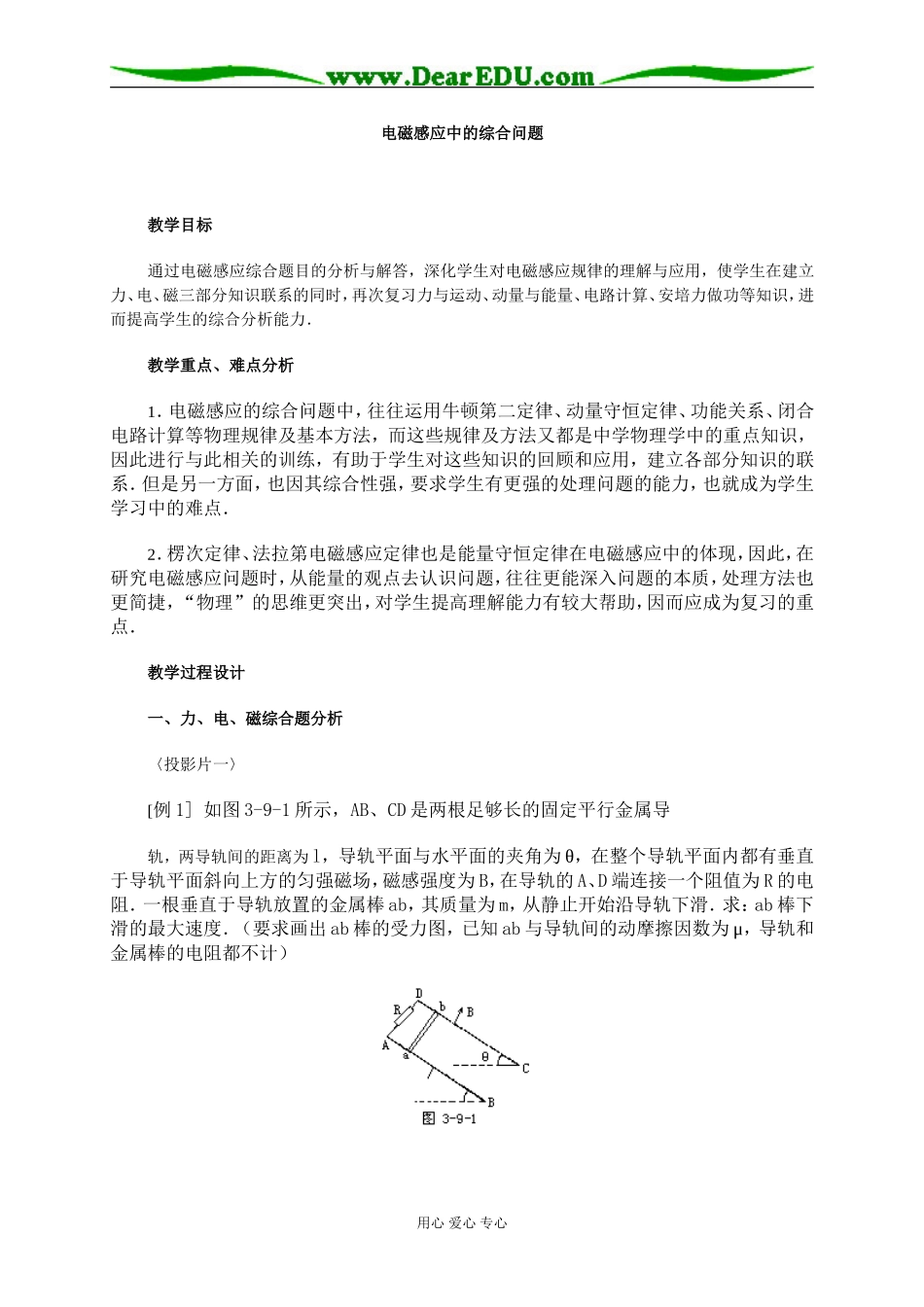

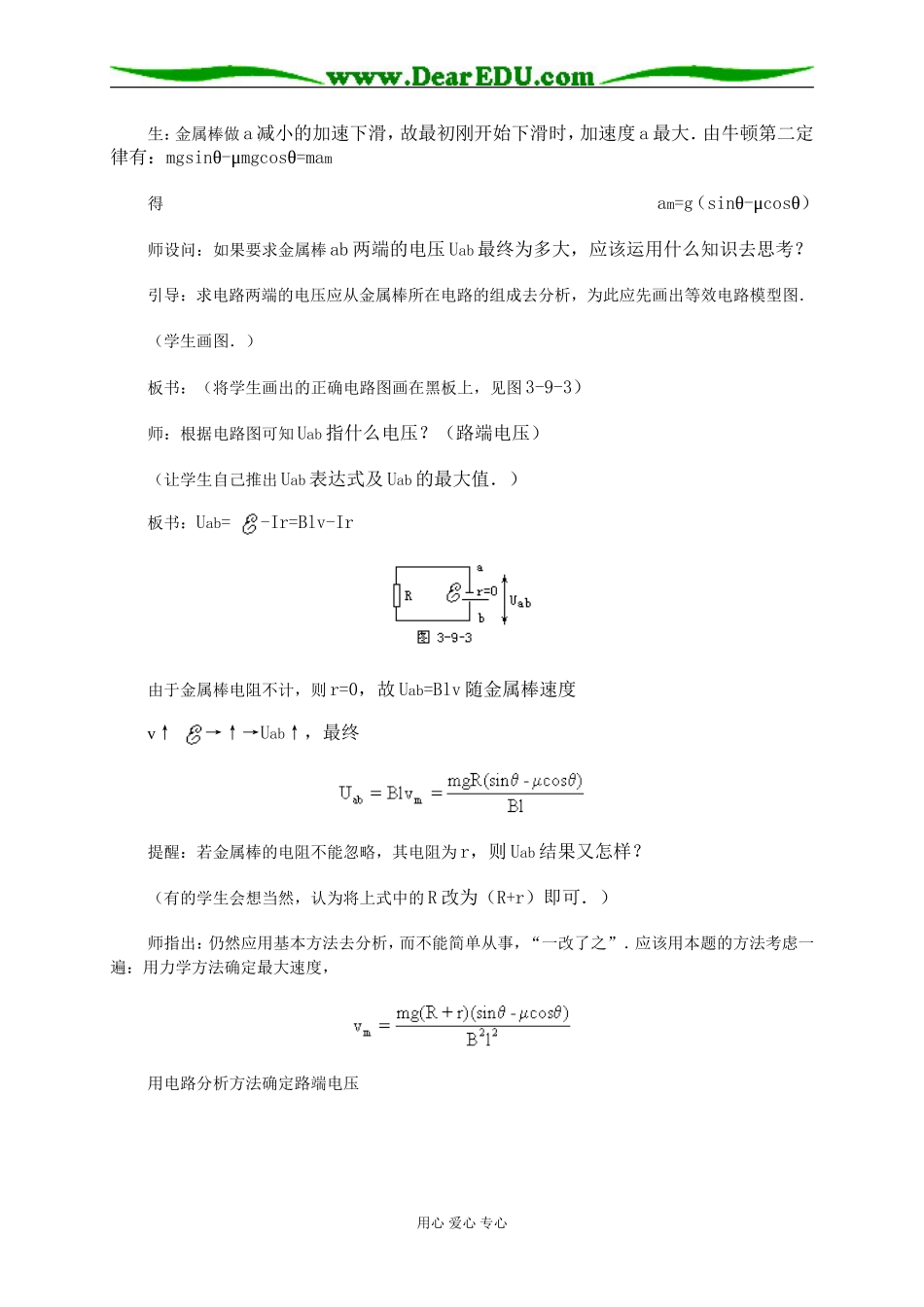

电磁感应中的综合问题教学目标通过电磁感应综合题目的分析与解答，深化学生对电磁感应规律的理解与应用，使学生在建立力、电、磁三部分知识联系的同时，再次复习力与运动、动量与能量、电路计算、安培力做功等知识，进而提高学生的综合分析能力．教学重点、难点分析1．电磁感应的综合问题中，往往运用牛顿第二定律、动量守恒定律、功能关系、闭合电路计算等物理规律及基本方法，而这些规律及方法又都是中学物理学中的重点知识，因此进行与此相关的训练，有助于学生对这些知识的回顾和应用，建立各部分知识的联系．但是另一方面，也因其综合性强，要求学生有更强的处理问题的能力，也就成为学生学习中的难点．2．楞次定律、法拉第电磁感应定律也是能量守恒定律在电磁感应中的体现，因此，在研究电磁感应问题时，从能量的观点去认识问题，往往更能深入问题的本质，处理方法也更简捷，“物理”的思维更突出，对学生提高理解能力有较大帮助，因而应成为复习的重点．教学过程设计一、力、电、磁综合题分析〈投影片一〉[例1]如图3-9-1所示，AB、CD是两根足够长的固定平行金属导轨，两导轨间的距离为l，导轨平面与水平面的夹角为θ，在整个导轨平面内都有垂直于导轨平面斜向上方的匀强磁场，磁感强度为B，在导轨的A、D端连接一个阻值为R的电阻．一根垂直于导轨放置的金属棒ab，其质量为m，从静止开始沿导轨下滑．求：ab棒下滑的最大速度．（要求画出ab棒的受力图，已知ab与导轨间的动摩擦因数为μ，导轨和金属棒的电阻都不计）用心爱心专心教师：（让学生审题，随后请一位学生说题．）题目中表达的是什么物理现象？ab棒将经历什么运动过程？——动态分析．学生：ab棒沿导轨下滑会切割磁感线，产生感应电动势，进而在闭合电路中产生感应电流．这是电磁感应现象．ab棒在下滑过程中因所受的安培力逐渐增大而使加速度逐渐减小，因此做加速度越来越小的加速下滑．教师：（肯定学生的答案）你能否按题目要求画出ab棒在运动中的受力图？学生画图（图3-9-2）．教师指出：本题要求解的是金属棒的最大速度，就要求我们去分析金属棒怎样达到最大速度，最大速度状态下应满足什么物理条件．本质上，仍然是要回答出力学的基本问题：物体受什么力，做什么运动，力与运动建立什么关系式？在电磁现象中，除了分析重力、弹力、摩擦力之外，需考虑是否受磁场力（安培力）作用．提问：金属棒在速度达到最大值时的力学条件是什么？要点：金属棒沿斜面加速下滑，随v↑→感应电动势=Blv↑→感力F=BIl↑→合力↓→a↓．当合力为零时，a=0，v达最大vm，以后一直以vm匀速下滑．（让学生写出v达最大的平衡方程并解出vm．）板书：当v最大时，沿斜面方向的平衡方程为师：通过上述分析，你能说出何时金属棒的加速度最大？最大加速度为多少？用心爱心专心生：金属棒做a减小的加速下滑，故最初刚开始下滑时，加速度a最大．由牛顿第二定律有：mgsinθ-μmgcosθ=mam得am=g（sinθ-μcosθ）师设问：如果要求金属棒ab两端的电压Uab最终为多大，应该运用什么知识去思考？引导：求电路两端的电压应从金属棒所在电路的组成去分析，为此应先画出等效电路模型图．（学生画图．）板书：（将学生画出的正确电路图画在黑板上，见图3-9-3）师：根据电路图可知Uab指什么电压？（路端电压）（让学生自己推出Uab表达式及Uab的最大值．）板书：Uab=-Ir=Blv-Ir由于金属棒电阻不计，则r=0，故Uab=Blv随金属棒速度v↑→↑→Uab↑，最终提醒：若金属棒的电阻不能忽略，其电阻为r，则Uab结果又怎样？（有的学生会想当然，认为将上式中的R改为（R+r）即可．）师指出：仍然应用基本方法去分析，而不能简单从事，“一改了之”．应该用本题的方法考虑一遍：用力学方法确定最大速度，用电路分析方法确定路端电压用心爱心专心题后语：由例1可知，解答电磁感应与力、电综合题，对于运动与力的分析用力学题的分析方法，只需增加对安培力的分析；而电路的电流、电压分析与电学分析方法一样，只是需要先明确电路的组成模型，画出等效电路图．这是力、电、磁综合题的典型解题方法分析这类题要抓住“速度变化引起磁场力变化”的相互关联关系，从分析物体的受...
