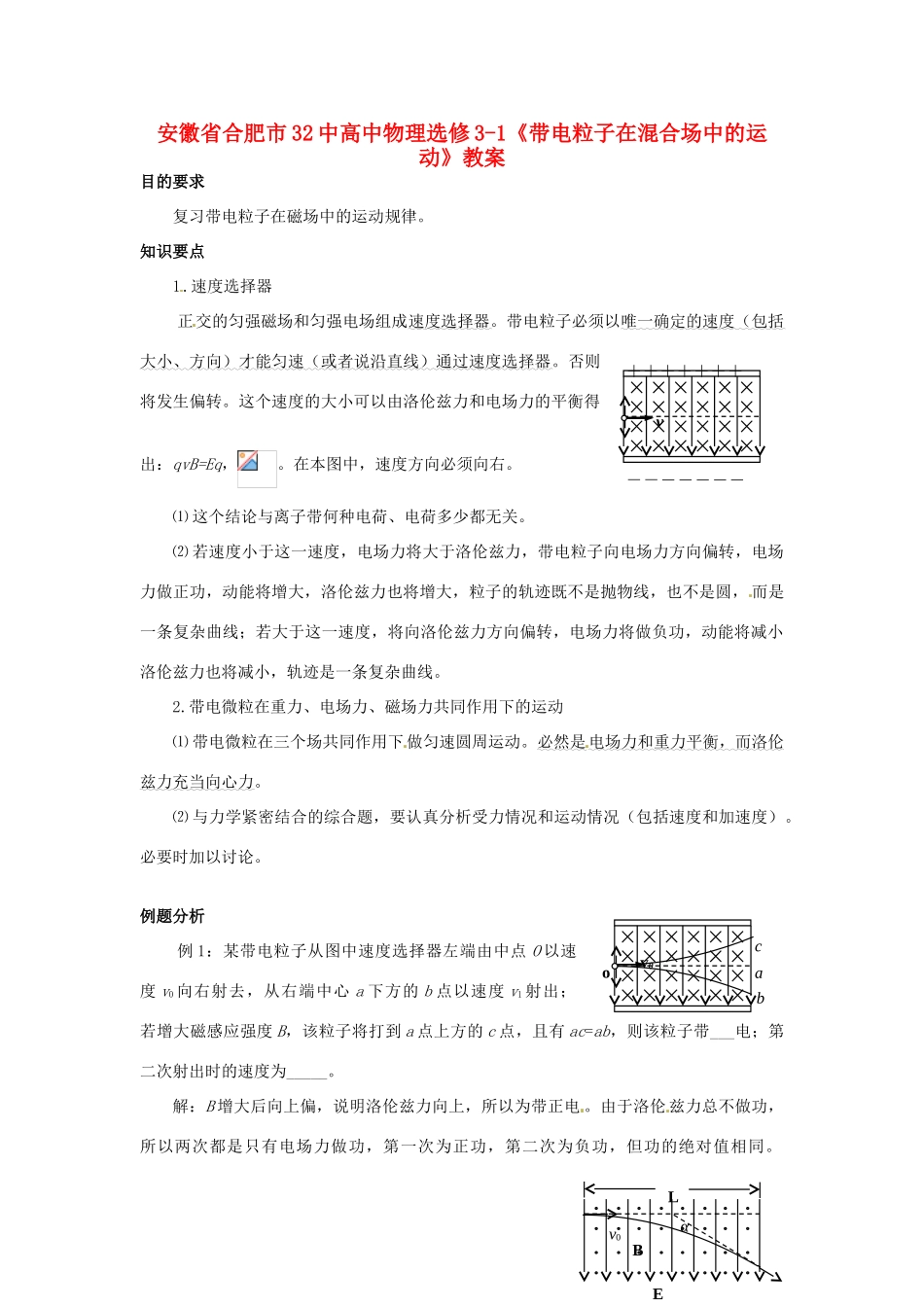

安徽省合肥市32中高中物理选修3-1《带电粒子在混合场中的运动》教案目的要求复习带电粒子在磁场中的运动规律。知识要点1.速度选择器正交的匀强磁场和匀强电场组成速度选择器。带电粒子必须以唯一确定的速度（包括大小、方向）才能匀速（或者说沿直线）通过速度选择器。否则将发生偏转。这个速度的大小可以由洛伦兹力和电场力的平衡得出：qvB=Eq，。在本图中，速度方向必须向右。⑴这个结论与离子带何种电荷、电荷多少都无关。⑵若速度小于这一速度，电场力将大于洛伦兹力，带电粒子向电场力方向偏转，电场力做正功，动能将增大，洛伦兹力也将增大，粒子的轨迹既不是抛物线，也不是圆，而是一条复杂曲线；若大于这一速度，将向洛伦兹力方向偏转，电场力将做负功，动能将减小洛伦兹力也将减小，轨迹是一条复杂曲线。2.带电微粒在重力、电场力、磁场力共同作用下的运动⑴带电微粒在三个场共同作用下做匀速圆周运动。必然是电场力和重力平衡，而洛伦兹力充当向心力。⑵与力学紧密结合的综合题，要认真分析受力情况和运动情况（包括速度和加速度）。必要时加以讨论。例题分析例1：某带电粒子从图中速度选择器左端由中点O以速度v0向右射去，从右端中心a下方的b点以速度v1射出；若增大磁感应强度B，该粒子将打到a点上方的c点，且有ac=ab，则该粒子带___电；第二次射出时的速度为_____。解：B增大后向上偏，说明洛伦兹力向上，所以为带正电。由于洛伦兹力总不做功，所以两次都是只有电场力做功，第一次为正功，第二次为负功，但功的绝对值相同。v0abco＋＋＋＋＋＋＋－－―――――vLBEαv0例2：如图所示，一个带电粒子两次以同样的垂直于场线的初速度v0分别穿越匀强电场区和匀强磁场区，场区的宽度均为L偏转角度均为α，求E∶B解：分别利用带电粒子的偏角公式。在电场中偏转：，在磁场中偏转：，由以上两式可得。可以证明：当偏转角相同时，侧移必然不同（电场中侧移较大）；当侧移相同时，偏转角必然不同（磁场中偏转角较大）。例3：一个带电微粒在图示的正交匀强电场和匀强磁场中在竖直面内做匀速圆周运动。则该带电微粒必然带_____，旋转方向为_____。若已知圆半径为r，电场强度为E磁感应强度为B，则线速度为_____。解：因为必须有电场力与重力平衡，所以必为负电；由左手定则得逆时针转动；再由例4：质量为m带电量为q的小球套在竖直放置的绝缘杆上，球与杆间的动摩擦因数为μ。匀强电场和匀强磁场的方向如图所示，电场强度为E，磁感应强度为B。小球由静止释放后沿杆下滑。设杆足够长，电场和磁场也足够大，求运动过程中小球的最大加速度和最大速度。解：不妨假设设小球带正电（带负电时电场力和洛伦兹力都将反向，结论相同）。刚释放时小球受重力、电场力、弹力、摩擦力作用，向下加速；开始运动后又受到洛伦兹力作用，弹力、摩擦力开始减小；当洛伦兹力等于电场力时加速度最大为g。随着v的增大，洛伦兹力大于电场力，弹力方向变为向右，且不断增大，摩擦力随着增大，加速度减小，当摩擦力和重力EqmgNvafvmqvBEqNfmgEB大小相等时，小球速度达到最大。若将磁场的方向反向，而其他因素都不变，则开始运动后洛伦兹力向右，弹力、摩擦力不断增大，加速度减小。所以开始的加速度最大为；摩擦力等于重力时速度最大，为。
