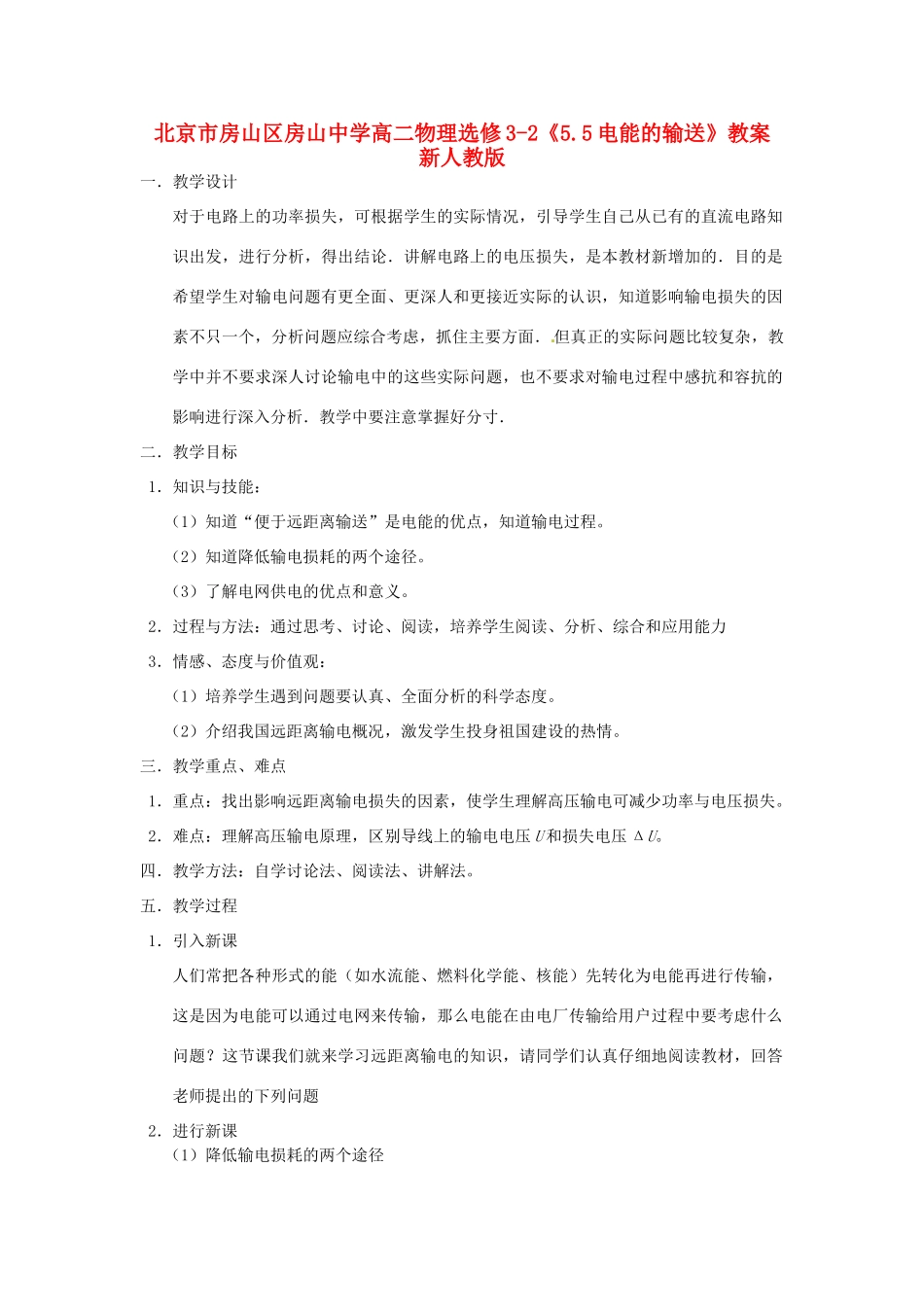

北京市房山区房山中学高二物理选修3-2《5.5电能的输送》教案新人教版一．教学设计对于电路上的功率损失，可根据学生的实际情况，引导学生自己从已有的直流电路知识出发，进行分析，得出结论．讲解电路上的电压损失，是本教材新增加的．目的是希望学生对输电问题有更全面、更深人和更接近实际的认识，知道影响输电损失的因素不只一个，分析问题应综合考虑，抓住主要方面．但真正的实际问题比较复杂，教学中并不要求深人讨论输电中的这些实际问题，也不要求对输电过程中感抗和容抗的影响进行深入分析．教学中要注意掌握好分寸．二．教学目标1．知识与技能：（1）知道“便于远距离输送”是电能的优点，知道输电过程。（2）知道降低输电损耗的两个途径。（3）了解电网供电的优点和意义。2．过程与方法：通过思考、讨论、阅读，培养学生阅读、分析、综合和应用能力3．情感、态度与价值观：（1）培养学生遇到问题要认真、全面分析的科学态度。（2）介绍我国远距离输电概况，激发学生投身祖国建设的热情。三．教学重点、难点1．重点：找出影响远距离输电损失的因素，使学生理解高压输电可减少功率与电压损失。2．难点：理解高压输电原理，区别导线上的输电电压U和损失电压ΔU。四．教学方法：自学讨论法、阅读法、讲解法。五．教学过程1．引入新课人们常把各种形式的能（如水流能、燃料化学能、核能）先转化为电能再进行传输，这是因为电能可以通过电网来传输，那么电能在由电厂传输给用户过程中要考虑什么问题？这节课我们就来学习远距离输电的知识，请同学们认真仔细地阅读教材，回答老师提出的下列问题2．进行新课（1）降低输电损耗的两个途径①输送电能的基本要求是什么？输送电能的基本要求是：可靠、保质、经济。可靠，是指保证供电线路可靠地工作，少有故障和停电。保质，就是保证电能的质量，即电压和频率稳定。经济是指输电线路建造和运行的费用低，电能损耗小。②远距离大功率输电面临的困难是什么？在输电线上有功率损失。③输电线上功率损失的原因是什么？功率损失的表达式是什么？降低输电损耗的两个途径是什么？由于输电线有电阻，当有电流流过输电线时，有一部分电能转化为电热而损失掉了。这是输电线上功率损失的主要原因。设输电电流为I，输电线的电阻为r，则功率损失为ΔP=I2r.根据功率损失的表达式ΔP=I2r可知，要减少输电线上的功率损失，有两种方法：其一是减小输电线的电阻；其二是减小输电电流。④如何减小输电线的电阻呢？根据电阻定律可知r=ρ，要减小输电线的电阻r，可采用下述方法：Ⅰ．减小材料的电阻率ρ.银的电阻率最小，但价格昂贵，目前选用电阻率较小的铜或铝作输电线．Ⅱ．减小输电线的长度l不可行，因为要保证输电距离.Ⅲ．增加导线的横截面积，可适当增大横截面积。太粗不可能，既不经济又架设困难。⑤如何减小输电线中的电流呢？阅读并回答教材49页“思考与讨论”中的问题。在输电功率一定的条件下，根据P=UI可知，要减小输电线中的电流I，必须提高输电电压U，这就是采用高压输电的道理。⑥以上两个途径中，哪一个对于降低输电线路的损耗更有效？举例说明。采用高压输电。在输电电流一定的情况下，线路电阻减为原来的一半，线路中损耗的功率减为原来的。在线路电阻一定的情况下，电压提高一倍，线路中的电流减为一半，而损耗的功率减为原来的。⑦大型发电机发出的电压不符合远距离输电的要求，怎么办？而到达目的地的电压也不符合用户的要求，怎么办？在发电机处用升压变压器升高电压，在用户处用降压变压器降低电压.投影片展示我国远距离高压输电情况及远距离高压输电的原理。如下图所示。设发电机的输出功率为P，则功率损失为：ΔP=I22R用户得到的功率为P用=P-ΔP.输电线路上的电压损失为：ΔU=I2R，则U3=U2-ΔU.⑧目前，我国常用的远距离输电采用的电压有哪几种？有110kV、220kV、330kV，输电干线采用500kV的超高压，西北电网正在建设750kV的线路。⑨是不是输电电压越高越好？为什么？不是。电压越高，对输电线路和变压器的要求越高，建设费用越高。实际输送电能时，要综合考虑，如输送功率的大小、距离的远近、技术和经济要求等，要依照不同情况...
